一、半导体功率器件封装要害手艺

半导体功率器件封装涉及多项要害手艺，这些手艺旨在提高器件的性能、可靠性和适用性。

（一）热治理手艺 热治理在半导体功率器件封装中是极为要害的手艺。功率器件在事情历程中会爆发热量，若是不可有用散热，会导致器件温度升高，进而影响其性能和可靠性。例如，高温可能会降低半导体质料的载流子迁徙率、增添泄电流等。

• 散热结构设计：合理的散热结构可以增大散热面积，提高散热效率。像在一些功率？榉庾爸，接纳鳍片式散热器结构，通过增添与空气的接触面积来强化散热。别的，尚有接纳热管手艺的散热结构，热管内部的工质在蒸发和冷凝历程中转达热量，其等效导热系数远高于古板金属，能快速将热量从芯片传导出去。

• 热界面质料（TIM）：热界面质料的导热系数直接影响散热性能。高导热系数的TIM可有用降低器件的事情温度。例如，常见的导热硅脂，它填充在芯片与散热器之间的细小间隙中，镌汰热阻。另外，尚有一些新型的热界面质料，如烧结银质料，相比古板的焊锡膏，具有更高的导热性和更好的高温稳固性，适用于高性能功率器件封装，在高温高功率密度的应用场景下，能够包管更好的热传导效果。

（二）封装质料的选择与应用

• 高导热性子料：为了知足功率半导体的散热需求，封装质料需要具备高导热性。例如，金属质料中的铜，其导热系数较高，常被用于制造散热基板等部件。陶瓷质料如氮化铝（AlN）也具有优异的导热性和电绝缘性，在一些对散热和绝缘要求较高的功率器件封装中获得应用。

• 高耐热性子料：功率器件在事情时可能会处于高温情形，因此封装质料的耐热性至关主要。例如，一些特殊的工程塑料，经由改性后可以遭受较高的温度，在低功率和中功率的功率器件封装中普遍使用，既能够；ば酒，又具有一定的本钱优势。而关于高功率、高温事情的器件，像碳化硅（SiC）、氮化硅（Si?N?）等陶瓷质料以及一些高温合金则更为适用。

• 高电绝缘性子料：在功率器件封装中，要避免差别电极之间的短路，以是高电绝缘性子料不可或缺。塑料封装质料通常具有较好的电绝缘性，例如环氧树脂，它可以在；ば酒耐，包管芯片各电极之间的绝缘性能。陶瓷质料同样具有优异的电绝缘性，在高电压、高功率的功率器件封装中使用，可确保器件的清静性和可靠性。

（三）芯片毗连手艺

• 键合手艺：这是芯片与封装引脚或基板毗连的主要手艺。常见的键合方法有引线键合和倒装芯片键合。

• 引线键合：通过金属丝（如金线、铝线）将芯片的电极与封装的引脚或基板上的焊盘毗连起来。这种方法手艺成熟、本钱低，适用于大大都功率器件封装。可是，引线键合保存寄生电感较大的问题，关于高速开关的功率器件可能会爆发倒运影响。

• 倒装芯片键合：芯片的电极通过焊料凸点直接与基板上的对应焊盘毗连，芯片倒置装置。这种毗连方法具有更小的寄生电感、更高的电流承载能力和更好的散热性能，适用于高性能功率器件封装。例如，在一些高频、高功率密度的功率？榉庾爸，倒装芯片键合手艺能够提高器件的整体性能。

• 烧结手艺：烧结手艺是一种新兴的芯片毗连手艺，主要用于功率器件的芯片与基板之间的毗连。烧结银手艺就是其中的典范代表。烧结银毗连具有高导热性、高可靠性和优异的高温稳固性，能够在高温、高功率密度的事情情形下坚持优异的毗连性能。与古板的焊接手艺相比，烧结银毗连的机械强度更高，在功率器件的恒久运行历程中不易泛起毗连失效的问题，有助于提高功率器件封装的整体可靠性和使用寿命。

（四）封装结构设计

• 小型化与集成化设计：随着电子装备的一直小型化，功率器件封装也朝着小型化和集成化偏向生长。通过优化封装结构，可以在更小的封装体积内容纳更多的功效。例如，系统级封装（SIP）手艺将多个功率半导体器件和其他元器件集成在一个封装内，提高了系统集成度，减小了体积和重量。在一些智能手机充电器、可衣着装备等对体积要求严酷的产品中，小型化和集成化的功率器件封装能够知足其紧凑设计的需求。

• ？榛杓疲航喔龉β势骷或功率？樽楹铣梢桓龈蟮墓π？，利便在差别的应用场景中举行集成和使用。例如，在电动汽车的电机驱动系统中，接纳？榛墓β势骷封装，可以利便地将逆变器、DC - DC转换器等功效？榧稍谝黄，提高了系统的组装效率和可靠性。？榛杓苹箍梢云局は晗傅挠τ眯枨蠖阅？榈墓β省⒌缪埂⒌缌鞯炔问傩卸ㄖ，增强了功率器件封装的通用性和无邪性。

二、半导体功率器件封装手艺原理

半导体功率器件封装手艺基于多个原理，以实现对功率器件的；ぁ⒌缙连、散热等功效。

（一）；ぴ

• 物理；ぃ悍庾拔β势骷提供了物理屏障，避免芯片受到外界情形的物理损伤，如碰撞、振动、灰尘和湿气等。例如，塑料封装质料可以将芯片包裹起来，起到缓冲和隔离的作用，阻止芯片在运输、装置和使用历程中受到机械损伤。在一些卑劣的事情情形中，如工业现场、汽车发念头舱等，封装的物理；ぷ饔糜任饕。

• 化学；ぃ罕苊庑酒艿交镏实那质。外界情形中的化学物质，如酸、碱、盐等，可能会侵蚀芯片的金属电极或半导体质料。封装质料可以阻遏这些化学物质，；ば酒幕裙绦。例如，陶瓷封装具有优异的化学稳固性，能够在一些化学侵蚀性较强的情形中；すβ势骷。

（二）电气毗连原理

• 信号传输：封装要实现功率器件芯片与外部电路之间的电气毗连，以确保信号的正常传输。在封装历程中，通过键合手艺（如引线键合或倒装芯片键合）将芯片的电极与封装的引脚或基板上的焊盘毗连起来，形成完整的电气通路。这样，输入信号可以准确地转达到芯片内部，芯片处置惩罚后的输出信号也能够顺遂地传输到外部电路。

• 电气隔离：为了阻止差别电极之间的短路，封装结构需要提供电气隔离。例如，在多层基板封装中，通过绝缘层将差别的导电层隔脱离来，包管各个电极之间的绝缘性。同时，封装质料自己也具有一定的电绝缘性，如塑料封装质料中的环氧树脂可以避免芯片电极之间的短路，确保功率器件的正常事情。

（三）散热原理

• 热传导：基于热传导原理将芯片爆发的热量转达出去。功率器件在事情历程中爆发的热量会通过芯片与封装基板、散热片等部件之间的接触传导出去。封装质料的导热性对热传导效率有着主要影响。例如，使用高导热性的金属质料（如铜）作为散热基板，可以快速将热量从芯片传导到散热片上。同时，优异的芯片毗连手艺（如烧结手艺）也能够提高芯片与基板之间的热传导效率，镌汰热阻。

• 热对流：在一些散热结构中，使用热对流原理来增强散热效果。例如，风冷散热系统中，空气流过散热鳍片时，通过热对流将热量带走。在设计封装结构时，会思量空气的流动路径和散热鳍片的结构，以优化热对流效果。关于一些高功率密度的功率器件封装，液冷手艺也被普遍应用。液冷系统中，冷却液通过管道在封装结构内部循环，使用液体的高比热容和优异的流动性，通过热对流将热量带走，相比风冷散热具有更高的散热效率。

三、半导体功率器件封装的最新生长

半导体功率器件封装在一直生长，以顺应新的应用需求和手艺挑战。

（一）向更高功率密度生长

• 更小的封装尺寸与更高的集成度：随着电子装备一直朝着小型化、轻量化偏向生长，功率器件封装也需要在更小的尺寸内实现更高的功率处置惩罚能力。例如，晶圆级芯片尺寸封装（WLCSP）手艺将封装尺寸缩小到靠近芯片自己的巨细，同时集成磷泣多的功效。在智能手机、平板电脑等便携式电子装备中，WLCSP封装的功率器件能够知足其对小尺寸和高功率密度的要求。这种高集成度的封装还镌汰了封装与芯片之间的毗连长度，降低了寄生参数，提高了电气性能。

• 高效散热手艺的立异：为了在小尺寸封装下实现高功率密度，高效散热手艺是要害。除了古板的风冷和液冷手艺外，一些新型的散热手艺也在一直涌现。例如，微通道冷却手艺，通过在芯片或封装基板上制作细小的冷却通道，使冷却液在通道内高速流动，从而实现高效散热。这种手艺能够在极小的空间内带走大宗的热量，适用于高功率密度的功率器件封装，如数据中心的效劳器芯片封装、高性能图形处置惩罚器（GPU）封装等。

（二）顺应宽禁带半导体的封装需求

• 碳化硅（SiC）和氮化镓（GaN）器件的封装：宽禁带半导体质料（如SiC和GaN）具有优异的性能，如高击穿电场强度、高电子饱和速率、高热导率等，在新能源汽车、电力电子、5G通讯等领域有着普遍的应用远景。然而，这些质料的特征也对封装手艺提出了新的要求。例如，SiC器件事情温度高、开关速率快，需要封装能够遭受高温、具有低寄生电感。针对这些需求，封装手艺一直立异，如接纳特殊的高温封装质料、优化封装结构以降低杂散电感等。在SiC功率？榉庾爸，双面散热封装手艺可以有用提高散热效率，知足其高功率密度和高温事情的要求。

• 提高可靠性和性能：为了充分验展宽禁带半导体器件的优势，封装手艺需要提高器件的可靠性和整体性能。例如，通过刷新芯片毗连手艺（如接纳烧结银毗连取代古板焊接）可以提高毗连的可靠性和导热性。同时，优化封装的电气性能，镌汰寄生电容和电感，能够提高宽禁带半导体器件在高频、高速开关应用中的性能。

（三）3D封装手艺的应用与生长

• 多层芯片堆叠：3D封装手艺通过将多个芯片笔直堆叠，可以在不增添封装平面面积的情形下增添功效和提高集成度。在功率器件封装中，多层芯片堆叠可以将差别功效的芯片（如功率芯片、控制芯片等）集成在一起，实现更重大的功效。例如，在一些电源治理？橹，将功率MOSFET芯片和控制芯片堆叠封装，可以减小？榈奶寤，提高功率转换效率。多层芯片堆叠还可以通过优化芯片之间的毗连方法，镌汰信号传输延迟，提高系统的响应速率。

• 硅通孔（TSV）手艺：TSV手艺是3D封装中的要害手艺之一。它通过在芯片上制作笔直的硅通孔，实现芯片之间的直接电气毗连。在功率器件封装中，TSV手艺可以用于毗连堆叠的功率芯片，提高电撒播输能力和散热效率。例如，在一些高功率密度的射频功率放大器封装中，接纳TSV手艺可以有用降低寄生电感，提高放大器的性能。

四、常见半导体功率器件封装类型

常见的半导体功率器件封装类型各有特点，适用于差别的应用场景。

（一）双列直插式封装（DIP）

• 特点：

• DIP是最早的功率半导体封装形式，手艺成熟，本钱低。它具有标准化的引脚结构，易于在印刷电路板（PCB）上举行插件装置。例如，在早期的电子装备如收音机、电视机等中，DIP封装的功率器件获得了普遍应用。

• 可是，DIP封装的尺寸较大，倒运于电子装备的小型化。其引脚较长，会引入较大的寄生电感和电容，在高频应用中性能受限。

• 应用场景：DIP封装适用于低功率、低频率的应用场景，如一些简朴的电源治理电路、低功率的信号放大电路等。在一些对本钱较为敏感、对体积和性能要求不高的工业控制装备、消耗电子装备中，DIP封装仍然有一定的市场份额。

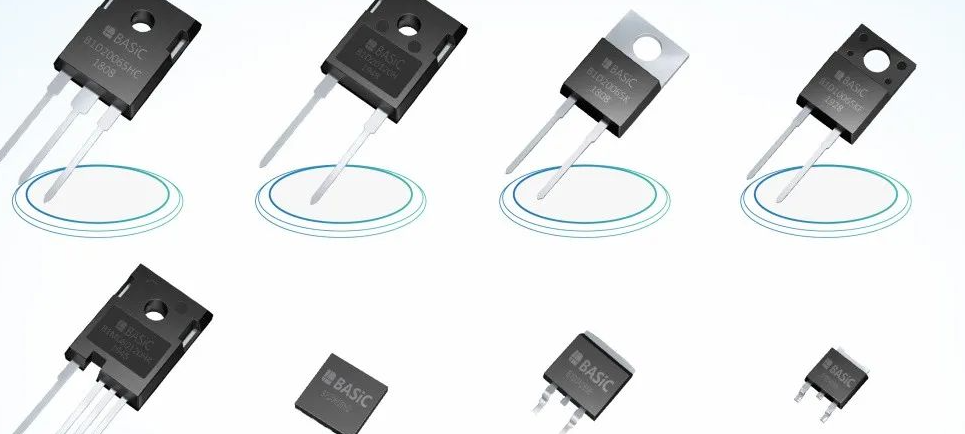

（二）晶体管轮廓封装（TO）

• 特点：

• TO封装具有散热性能好、结构简朴等优点。它的外壳通常为金属材质，能够有用地将芯片爆发的热量传导出去。例如，TO - 220封装是一种常见的TO封装形式，其金属外壳可以直接装置散热片，适用于中大功率的功率器件。

• TO封装的形式多样，可凭证详细需求举行定制化设计。差别的TO封装形式在引脚数目、引脚间距、封装尺寸等方面有所差别，可以知足种种功率器件的封装需求。

• 应用场景：TO封装普遍应用于高压、大电流功率半导体器件中，如电力电子领域中的整流二极管、功率晶体管、绝缘栅双极型晶体管（IGBT）等。在工业电源、电机驱动、照明等领域，TO封装的功率器件能够知足高功率、高可靠性的要求。

（三）小形状封装（SOP）

• 特点：

• SOP封装尺寸小，适用于外貌贴装手艺（SMT）。这使得它在PCB板上占用的空间小，有利于电子装备的小型化。例如，在现代智能手机、平板电脑等便携式电子装备中，SOP封装的功率器件被普遍应用于电源治理芯片等。

• SOP封装的功率半导体器件具有较高的可靠性。其封装结构经由优化，能够在一定水平上对抗外界情形的影响，如温度转变、湿度转变等。

• SOP封装的生产效率高，本钱低。由于其接纳外貌贴装手艺，适合大规模自动化生产，能够降低生产本钱。

• 应用场景：SOP封装主要适用于低功率和中功率的应用，如电源治理、马达驱动、照明等领域的器件。在一些对本钱和体积较为敏感的消耗电子、工业控制等领域，SOP封装是一种常见的选择。

（四）无引脚封装（QFN）

• 特点：

• QFN封装具有较小的封装尺寸和较高的热性能。它没有古板的引脚，而是通过芯片底部的焊盘与PCB板直接毗连，镌汰了引脚带来的寄生电感和电容，提高了电气性能。同时，这种毗连方法也有利于散热，由于芯片底部的大面积焊盘可以直接与PCB板上的散热铜箔接触。

• 然而，QFN封装的生产工艺较重大，本钱较高。其封装历程需要高精度的装备和工艺控制，对生产情形的要求也较高。

• 应用场景：QFN封装适用于高频、高功率密度的应用场景。在一些高性能的射频功率放大器、高速数字电路中的电源治理芯片等器件中，QFN封装能够知足其对电气性能和散热性能的要求。

（五）晶圆级芯片尺寸封装（WLCSP）

• 特点：

• WLCSP封装具有超小的封装尺寸和优异的热性能。它将封装尺寸缩小到靠近芯片自己的巨细，镌汰了封装与芯片之间的毗连长度，从而降低了寄生参数，提高了电气性能。同时，由于封装尺寸小，其散热路径短，散热效率高。

• WLCSP封装的手艺门槛较高，需要先进的生产装备和工艺。例如，在芯片上直接制作焊球等毗连结构需要高精度的光刻、蚀刻等工艺，对生产情形的清洁度要求也很是高。

• 应用场景：WLCSP封装适用于高集成度、高功率密度的芯片封装。在智能手机、平板电脑等便携式电子装备中的处置惩罚器芯片、电源治理芯片等，以及一些高端的可衣着装备中，WLCSP封装能够知足其对小尺寸、高性能的要求。

（六）系统级封装（SIP）

• 特点：

• SIP封装可以将多个功率半导体器件和其他元器件集成在一个封装内，提高系统集成度。它可以将差别功效的芯片（如功率芯片、控制芯片、传感器芯片等）以及无源元件（如电阻、电容等）集成在一起，形成一个完整的系统。例如，在一些智能手机的电源治理？橹，SIP封装可以将功率MOSFET、控制器芯片、电感、电容等集成在一个封装内，减小了？榈奶寤椭亓。

• SIP封装可以优化系统性能，通过优化各个元器件之间的结构和毗连，可以镌汰信号传输延迟、降低电磁滋扰等。可是，SIP封装的设计和生产需要思量多个元器件之间的兼容性和热设计等因素，其设计和制造的重漂后较高。

• 应用场景：SIP封装适用于对系统集成度、性能和体积要求较高的应用，如智能手机、平板电脑、可衣着装备等便携式电子装备中的电源治理、传感器集成等？，以及一些小型化的工业控制、医疗装备等。

五、半导体功率器件封装手艺的应用案例

半导体功率器件封装手艺在众多领域都有普遍的应用，以下是一些典范的应用案例。

（一）电动汽车领域

• 电机驱动系统：在电动汽车的电机驱动系统中，功率器件封装手艺起着要害作用。例如，绝缘栅双极型晶体管（IGBT）？楸黄毡橛τ糜诘缁哪姹淦髦。IGBT？榻幽商厥獾姆庾敖峁，如接纳DBC（直接键合铜）基板，这种基板具有优异的导热性和电气绝缘性，可以有用地将IGBT芯片爆发的热量传导出去，同时包管芯片之间的电气隔离。在封装历程中，通过优化芯片毗连手艺（如接纳键合线毗连或倒装芯片毗连）和散热结构（如在？樯献爸蒙⑷洒⑵蚪幽梢豪湎低常，可以提高IGBT？榈墓β拭芏群涂煽啃

功率器件芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
