芯片封装手艺详解

芯片封装简朴来讲就是把生产出来的集成电路裸片放到承载基板上，引出管脚并牢靠包装成为一个整体。这相当于芯片的外壳，起到

；ば酒淖饔，不但能牢靠、密封芯片，还能增强其电热性能 。

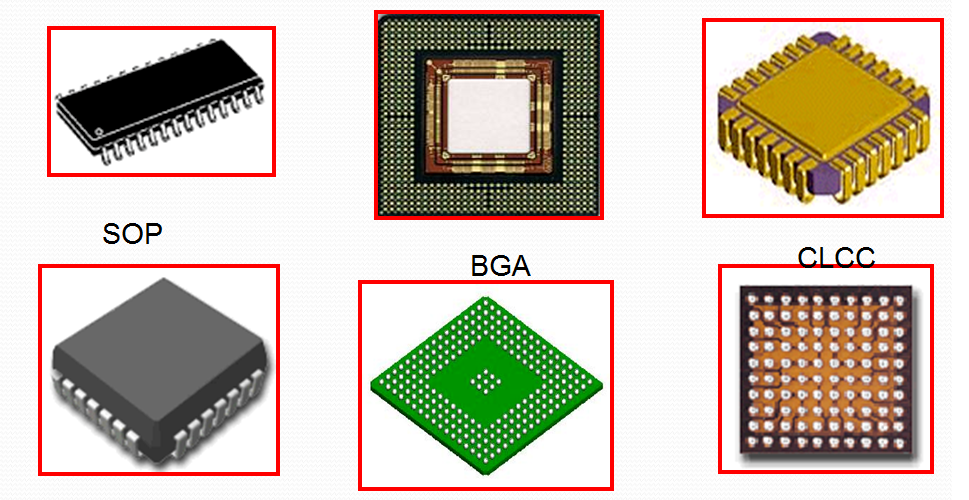

一、主要封装类型及特点

（一）BGA（Ball Grid Array）球形触点摆设

• 结构特点：这是一种外貌贴装型封装。在印刷基板的背面按阵列方法制作出球形凸点（引脚）来取代古板引脚，正面装配芯片，然后用模压树脂或灌封要领密封。引脚可凌驾200个，适用于多引脚LSI。例如引脚中心距为1.5mm的360引脚BGA仅为31mm见方，而引脚中心距为0.5mm的304引脚QFP为40mm见方。并且不必担心像QFP那样的引脚变形问题 。

• 应用情形与问题：由美国Motorola公司开发，首先在便携式电话等装备中被接纳，随后在小我私家盘算机中普及。该封装回流焊后的外观检查较重大。凭证密封方法差别，Motorola公司把用模压树脂密封的封装称为MPAC，灌封要领密封的封装称为GPAC 。

（二）DIP（Dual - in - Line Package）双列直插式封装

• 结构特点：插装型封装，引脚从封装两侧引出，封装质料有塑料和陶瓷两种。常见的引脚中心距2.54mm，引脚数从6到64，封装宽度通常为15.2mm

  Ｉ杏锌矶任7.52mm和10.16mm的SK - DIP和SL - DIP窄体型DIP（大都情形下不特殊区分统称DIP）。另外，用低熔点玻璃密封的陶瓷DIP也称为Cerdip，带有玻璃窗口的Cerdip可用于紫外线擦除型EPROM以及内部带有EPROM的微机电路等，其引脚中心距2.54mm，引脚数从8到42 。

• 适用情形：欧洲半导体厂家多用DIL。这种封装可直接插入印刷电路板电镀的贯串孔中或插入DIP插座上，适用于引脚数不凌驾100个的绝大大都中小规模集成电路（IC）。DIP封装的芯片在插拔时应特殊小心以免损坏引脚 。

（三）QFP（Quad Flat Package）四侧引脚扁平封装

• 结构特点：外貌贴装型封装，引脚从四个侧面引出呈海鸥翼（L）型，基材有陶瓷、金属和塑料三种，其中塑料封装占绝大部分。其引脚总数一样平常较多（100以上）且引脚间距小、管脚细，适合于微处置惩罚器、门摆设等数字逻辑LSI电路以及VTR信号处置惩罚、音响信号处置惩罚等模拟LSI电路等大规

  ；虺笮图傻缏 。

• 装置与局限性：必需接纳SMT（Surface Mount Technology）将芯片边上的引脚与主板焊接起来。但由于芯片边长有限，使引脚数目受限，同时平行针脚传输高频信号时会爆发电容，保存高频噪声，长长的针脚还易受滋扰噪音影响，并且芯片面积与封装面积比过小，限制了其生长 。

（四）CSP（Chip Size Package）芯片尺寸封装

• 特点与优势：减小了芯片封装形状的尺寸，抵达裸芯片尺寸有多大，封装尺寸就有多大。顺应全球电子产品个性化、轻盈化的需求 。

（五）COB（Chip on Board）板上芯片封装

• 手艺方法：是裸芯片贴装手艺，半导体芯片交接贴装在印刷线路板上，芯片与基板的电气毗连用引线缝合要领实现，并用树脂笼罩确？煽啃。但其封装密度远不如TAB和倒片焊手艺 。

（六）Flip - Chip倒焊芯片

• 手艺原理：在LSI芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区举行压焊毗连。封装的占有面积基本上与芯片尺寸相同，是所有封装手艺中体积最小、最薄的一种，但若是基板与芯片的热膨胀系数差别，在接合处会爆发反应，影响毗连可靠性 。

（七）MCM（Multi - Chip Module）多芯片组件

• 分类与特点：将多块半导体裸芯片组装在一块布线基板上。凭证基板质料可分为MCM - L（使用玻璃环氧树脂多层印刷基板，布线密度不高，本钱较低）、MCM - C（用厚膜手艺形成多层布线，以陶瓷（氧化铝或玻璃陶瓷）作为基板，布线密度在三种组件中最高，但本钱也高）和MCM - D三大类。与使用多层陶瓷基板的厚膜混淆IC类似，两者无显着差别 。

•


二、芯片封装工艺流程

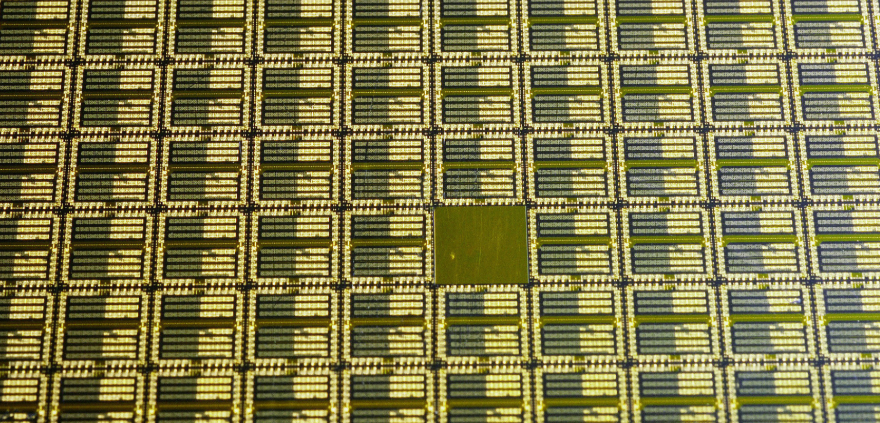

1. 芯片切割：先在芯片背面贴上蓝膜并置于铁环之上，再送至芯片切割机举行切割，目的是把晶圆上的芯片切割疏散成单个晶粒 。

2. 晶粒黏贴：将晶粒黏着在导线架（也叫晶粒座，预设有延伸IC晶粒电路的延伸脚）上，接纳银胶对晶粒举行黏着牢靠 。

3. 焊线：以晶粒上的接点为第一个焊点，内部引脚上接点为第二焊点。先把金线端点烧成小球，再将小球压焊在第一焊点上，这样将晶粒上的接点用金线或者铝线、铜线毗连到导线架上的引脚，从而实现ic晶粒电路讯号传输到外界 。

4. 封胶：对导线架预热，然后将框架置于压铸机上的封装模具中，把半溶化后的树脂挤入模中，待树脂硬化后开模取出制品 。

5. 切脚成型：封胶之后，去除导线架上多余的残胶，经由电镀提高外引脚的导电性及抗氧化性，再举行切脚成型。后续还需要一些处置惩罚，如去胶、去纬、去框等，最后测试磨练，确保芯片正常事情 。

三、封装手艺的权衡指标与思量因素

（一）权衡指标

权衡一个芯片封装手艺先进与否的主要指标是芯片面积与封装面积之比，这个比值越靠近1越好 。

（二）思量因素

• 芯片与封装面积比：只管靠近1:1，以提高封装效率。

• 引脚的要求：引脚要只管短，镌汰延迟

  ；引脚间的距离只管远，包管互不滋扰以提高性能。

四、封装手艺的生长历程

在结构方面履历了TO→DIP→PLCC→QFP→BGA→CSP的生长

；在质料方面履历了金属、陶瓷、塑料的转变

；引脚形状从长引线直插生长到短引线或无引线贴装，再到球状凸点 。

芯片焊接手艺详解

芯片焊接是将芯片毗连到PCB（印刷电路板）上的主要办法，是电子制造中很是要害的工艺之一。

一、常用芯片焊接要领

（一）通例手工焊接

• 操作方法与适用场景：操作轻盈，适用于小批量生产。通过将焊锡丝加热熔化后，牢靠在芯片焊点处来完成芯片的焊接。在焊接音乐集成电路等对焊接速率和产量要求不高的情形较量适用，但音乐芯片元器件对温度和焊接时间有一定要求，需控制温度和在3 - 5秒钟内完成焊接，阻止元器件损坏，还需仔细核对焊点位置并检查焊接质量 。

（二）烙铁焊接

• 适用规模与特点：适用于小型芯片焊接，常用于维修电子器件。将烙铁加热后接触焊点，使焊锡熔化从而牢靠芯片。这种要领装备简朴但对操作手艺依赖较大，若是操作不当容易造成芯片损坏，例如在焊接历程中若是不使用芯片座容易因热量通过芯片管脚转达到芯片内部或者电烙铁头爆发的静电通过芯片管脚传导进入芯片内部而损坏芯片 。

（三）波峰焊接

• 原理与应用场景：适用于大批量电子器件焊接。将印刷电路板安排于焊接机上，焊接机加热后使焊锡液化形成一定高度的海浪，使芯片与电路板实现焊接。这种要领效率很高，但装备成内情对较高，并且关于差别的芯片类型可能需要调解波峰焊机的参数以确保焊接质量 。

（四）热压焊接

• 用途与原理：适用于大型芯片的焊接，例如LED灯珠等。将焊接芯片安排在牢靠位置上，加热热板使芯片和基板之间的焊点熔化，再通过压力将芯片牢靠在基板上。由于大型芯片的焊点较大或者需要较大的压力确保焊接牢靠性，这种焊接要领较适合此类应用场景 。

（五）省略焊接

• 特殊应用：适用于某些特殊芯片的焊接。省略焊接是在芯片和基板之间不添加焊锡，而是通过芯片和基板外貌的金属结构直接毗连实现电气毗连。这种焊接要领适用于对电学性能要求特殊且芯片与基板金属结构匹配度高的情形 。

（六）热风烙铁焊接

• 操作与特点：这是一种较新的焊接要领。使用热风和烙铁的连系，在加热和焊锡熔化的同时举行焊接操作。这种要领有助于提高焊接速率和质量，但关于操作者熟练水平有一定要求，需要掌握好热风和烙铁的协同操作 。

二、焊接芯片的组成与事情原理

（一）组成部分

焊接芯片通常由焊盘和芯片两部分组成。焊盘是芯片上的一组金属引脚，可用于毗连其他电子元件或印刷电路板

；芯片包括晶体管、电容、电阻等电子元件，每个焊盘都与芯片内部的一个电子元件相连。常见的焊接芯片类型有BGA芯片（焊盘为一排排小球）、QFP芯片（焊盘为一排排的矩形金属片）、SOP芯片（焊盘为一排排的平行金属片）、SOT芯片（焊盘为一排排的矩形金属片）等 。

（二）事情原理

通过将焊盘与印刷电路板上的焊盘举行焊接毗连，从而实现电子元件的电气和机械毗连。凭证芯片的类型和应用场景，接纳差别的焊接要领如手工焊接、波峰焊接、外貌贴装焊接等来知足工艺需求 。

三、焊接手艺的注重事项

1. 确保焊接情形净化：焊接前包管焊接情形清洁无尘，阻止灰尘或杂质影响焊接质量，例如在手工焊接高精度芯片时，细小的灰尘可能夹杂在焊点中造成短路等问题 。

2. 合理选择焊接工具：依据详细的焊接使命，选择合适的焊嘴、焊锡丝和焊台等工具。如焊接小型细密芯片需要选择尖端较细的焊嘴，以便精准操作 。

3. 掌握焊接温度和时间：差别的芯片和焊料对温度和时间有要求，如在焊接音乐芯片时，温度过高或焊接时间过长可能导致芯片损坏，需要凭证芯片和焊料要求合理设置。一样平常建议手工焊接时将烙铁加热至相宜温度（好比音乐芯片焊接时建议在180℃以下） 。

4. 注重焊接行动和姿势：坚持稳固的焊接行动和准确的姿势，以包管焊接的准确性和稳固性，尤其是在举行细小型芯片的焊接时，手部的稍微颤抖都可能使焊点位置偏移 。

5. 实时检查焊接质量：焊接完成后要检查焊点是否牢靠、是否保存短路或者断路等问题。如使用万用表或者测试仪检测焊接质量，确保焊接后的芯片正常事情 。

芯片封装与焊接手艺的区别

一、功效区别

（一）芯片封装主要功效

1.

   ；すπВ盒酒庾坝倘缤饪墙傻缏仿闫鹄，避免芯片受到外界如湿气、灰尘、静电等情形因素的滋扰和破损，确保芯片能够在相对稳固的情形中事情。例如DIP封装通过塑料或陶瓷质料将芯片与外界隔离，提高芯片的可靠性和使用寿命，

   ；ば酒诓康缏方峁共皇芮质春退鹕 。

2. 增强电热性能：通过封装形式可以增强芯片的电学和热学性能。例如BGA封装接纳球状凸点引脚结构，在增添I/O引脚数的同时能够提高组装制品率，改善电热性能，适用于高性能芯片需求

   ；在散热方面一些封装结构还设计了专门的散热通道或接纳散热质料，使芯片在事情历程中爆发的热量能够实时散发出去，阻止因过热导致芯片性能下降甚至损坏。

3. 提供物理支持和便于毗连外部电路：为芯片提供机械支持，同时通过封装外壳的引脚与外部印刷电路板等实现电气毗连。芯片上的接点经由封装历程中的处置惩罚能够与封装外壳的引脚上的导线举行毗连，而这些引脚又与PCB板上的导线相连，最终实现芯片与外部电路的毗连。

（二）芯片焊接主要功效

芯片焊接主要实现芯片与印刷电路板之间的电气和机械毗连。它是将封装好的芯片或者没有封装的裸芯片凭证特定的焊接方法毗连到PCB板上的预定位置，形成有用的电路毗连，确保电气信号的传输。例如在手机电路板生产中，芯片通过焊接牢靠在PCB上，将芯片的功效集成到整个手机电路系统中。

二、工艺历程区别

（一）芯片封装工艺流程

芯片封装是一个重大的历程，包括多道工序，如芯片切割、晶粒黏贴、焊线、封胶、切脚成型等办法。首先要将晶圆上的芯片切割成单个的晶粒，再把晶粒粘贴到响应的载体（如导线架等）上，然后通过焊线把晶粒的接点与内引脚毗连起来，接着举行封胶包封，最后举行切脚成型等处置惩罚使得芯片成为一个自力的、可应用的组件。在这个历程中还需要对芯片举行清洁、测试等操作，是一个相对完整、系统的半导体后段加工制作历程 。

（二）芯片焊接工艺流程

芯片焊接相对局部性较强，主要是将芯片与PCB板之间通过特定的焊接要领如波峰焊接、手工焊接等完成毗连历程。关于一些插件型芯片，可能包括将芯片引脚插入PCB板孔中然后举行焊接

；关于外貌贴装型芯片则是将芯片贴合在PCB板外貌焊点处再举行焊接。如在波峰焊接工艺中，只是将制作好的包括芯片的电路板放入波峰焊机中，在短时间内完成焊接历程。它不需要像封装那样涉及芯片内部多个元件的毗连、密封等重大工序。

三、应用场景区别

（一）芯片封装应用场景

1. 对应差别集成度芯片的封装需求：关于差别集成度、功效重漂后的芯片需要特定的封装形式。例如关于重大的大规模集成电路，如中央处置惩罚器（CPU）和图形处置惩罚器（GPU）可能接纳BGA封装，由于其可以实现更多的I/O引脚数知足其功效需求

   ；而关于相对简朴的中小规模集成电路如一些简朴的逻辑芯片或者存储芯片则可以接纳DIP封装这种相对古板且本钱较低的封装形式。

2. 知足差别应用情形的可靠性要求：在一些特殊情形下，如军事、航空航天、汽车工业等对抗滋扰性、稳固性和温度顺应性等有特殊要求的领域，对芯片封装手艺要求更高更严酷。例如在航天领域，需要使用特殊的陶瓷封装或者金属封装来知足高温、高辐射、高振动等极端条件下芯片能够正常事情，包管整个航天装备的可靠性和清静性。

（二）芯片焊接应用场景

1. 基于生产批量确定焊接方法：依据产品的生产规模，若是是小批量生产、研发试用或者芯片维修等情形下一样平常接纳手工焊接，这种方法无邪利便可随时调解

   ；若是是大规模生产如电子消耗产品（手机、电脑等）的主板制造则往往接纳自动化水平较高的波峰焊接或者外貌贴装焊接方法，可以提高生产效率和质量稳固性。

2. 凭证芯片类型和尺寸选择焊接手艺：差别类型和尺寸的芯片适合差别的焊接手艺。关于小型轻薄的芯片（如手机中的一些小型传感器芯片）可能接纳外貌贴装焊接手艺，这种手艺能够在包管焊接质量的同时实现芯片在狭窄空间内的准确装置

   ；而关于大型芯片（如大型LED芯片或者功率芯片）则接纳热压焊接等能够提供足够焊接压力和热量的焊接要领来确保焊接牢靠度。

芯片封装与焊接手艺的应用案例

一、芯片封装的应用案例

（一）DIP封装在早期盘算机中的应用

1. 与主板兼容性：在早期盘算机生长历程中，DIP封装的CPU芯片有两排引脚，这种引脚结构设计可以很利便地实现与早期印刷线路板（PCB）的穿孔焊接，能够很好地兼容其时的主板设计。例如英特尔早期的8088CPU就接纳DIP封装，使得盘算机主板电路能够利便地将CPU与其他电子元件毗连起来。

2. 便于插拔维护：由于接纳双列直插形式，芯片能够插入到具有DIP结构的芯片插座上，这样在芯片维护、替换或者调试时很是利便，不需要使用专门的拆卸工具就可以将芯片从主板上拔下或者插入，并且成内情对较低，这在早期盘算机硬件装备更新换代较慢、手艺尚未完全成熟以及装备可维护性要求高的情形下很是适用。

（二）BGA封装在现代电子产品中的应用

1. 适用于高密度引脚芯片：在当今的智能手机、电脑主板等电子产品中，随着芯片功效的一直增添，芯片上的I/O引脚数也一直增多，BGA封装手艺以其圆形或柱状焊点按阵列形式漫衍在封装下面的结构特点，可以轻松知足大宗引脚的需求，如图形处置惩罚芯片、南桥和北桥芯片等。例如苹果手机的芯片或者电脑中的主芯片组大都接纳BGA封装，这样能够在有限的芯片封装面积下提供更多的电气毗毗邻口。

2. 提高性能与可靠性：BGA封装中的I/O引脚数虽然增添，但引脚间距并没有减小反而增添，这大大提高了组装制品率。同时，由于接纳的是可控塌陷芯片法焊接，其信号传输延迟小，顺应更高的事情频率，可以改善芯片的电热性能，使芯片在高频、高性能的事情状态下坚持稳固，确保整个电子产品的高性能运行。

（三）CSP封装在移动装备中的应用

1. 知足小型化需求：在移动装备（如智能手机、平板电脑等）一直追求小巧轻盈化的趋势下，CSP封装手艺的芯片尺寸靠近裸芯片的巨细这一特征很好地知足了这一需求，使得尽可能小的芯片封装能够集成到移动装备有限的空间内，既不影响芯片功效又能减轻装备整体重量、缩小体积。

2. 提升信号传输性能：由于CSP封装的紧凑结构，芯片内部的布线距离缩短，镌汰了信号传输的延迟和衰减，提高了信号传输速率，关于移动装备中对数据传输速率要求较高的功效如5G通讯、高清视频播放等很是有利。

二、芯片焊接的应用案例

（一）手工焊接在电子维修中的应用

1. 无邪性与可操作性：电子维修历程中，尤其是关于故障电路板或者单个电子装备中的芯片替换维修时，手工焊接施展着很大的作用。维修职员可以凭证详细的电路结构和芯片位置无邪地使用烙铁等工具举行焊接。例如在修复一台老式收音机时，若是其中的声音处置惩罚芯片泛起故障，维修职员可以使用通例手工焊接方法，准确找到芯片在电路板上的焊接位置，将新芯片焊接上去。

2. 应对差别类型芯片：无论是古板的DIP封装芯片照旧外貌贴装型芯片，手工焊接都能够举行操作。纵然是相对重大、引脚较多的芯片只要维修职员具备一定的焊接手艺和履历就可以举行焊接修复。并且在只需要替换一两个芯片的情形下，手工焊接不会像波峰焊接等大宗生产焊接手艺那样需要对整块电路板举行焊接操作，从而阻止对其他正常元件造成影响。

（二）波峰焊接在电子制造业大规模生产中的应用

1. 高效生产：在电子消耗产品如手机、平板电脑等大批量生产中，波峰焊接被普遍应用。整个生产线将印刷电路板安排于波峰焊接机上，焊接机通过加热后使焊锡液化形成海浪，一次性将大宗的电路板上的种种芯片和电子元件举行焊接，极大提高了生产效率。例如富士康等大型代工厂在生产苹果手机主板时，波峰焊接能够在短时间内完成多个批次主板的焊接事情，知足全球市场对苹果手机重大的出货量需求。

2. 焊接质量稳固性：波峰焊接在大规模生产中能够通过设定准确的焊接参数（如波峰高度、温度、焊接时间等）来实现较为一致的焊接质量。统一批次或者差别批次生产的电路板上的芯片焊接质量波动较小，包管了产品的整体质量稳固性，有助于降低产品的故障率，提升产品的市场竞争力。

（三）倒装芯片焊接在高性能芯片中的应用

1. 提高I/O密度：倒装芯片焊接手艺将事人情（有源区面）上的凸点电极芯片向下，直接与基板布线层键合。这种焊接方法使得芯片I/O密度大幅提高，例如在一些高端效劳器处置惩罚器芯片或者高性能图形处置惩罚芯片中，由于需要大宗的数据输入输出接口与外部电路举行高速通讯和数据交流，倒装芯片焊接手艺能够知足这种对I/O接口高密度毗连的需求。

2. 提升高频性能：倒装芯片焊接结构镌汰了信号传输路径中的电感，从而降低了信号在传输历程中的回波消耗，在高频应用场景下可以有用提高信号的传输质量和效率。在5G通讯基站装备中的射频芯片中，倒装芯片焊接有助于包管高频信号的稳固传输，提高基站装备的通讯性能。

芯片封装与焊接手艺的生长趋势

一、芯片封装手艺生长趋势

（一）向更小型化生长

1. 尺寸一连缩。核孀诺缱硬烦判⌒突⑶岜』蛏，芯片封装的尺寸也需要一直减小。例如从古板的DIP封装到QFP封装，再到CSP封装，芯片封装尺寸越来越靠近裸芯片的巨细。未来有可能实现真正意义上的芯片级封装，在不影响芯片性能的条件下将封装体积举行极限压缩，为电子装备（如可衣着装备、微型无人机等）预留更多的空间。

2. 高密度集成：不但要实现单个芯片封装的小型化，还要在小尺寸封装内实现更多功效的集成。例如系统级封装（SiP）手艺可以将多个差别功效的芯片（如处置惩罚器、存储器、传感器等）封装在一个封装体内，镌汰了印刷电路板上的元件数目和布线重漂后，提高了系统集成度和性能。同时3D封装手艺通过将芯片笔直叠加，有用地增添了单位体积内的芯片集成度，提高了数据传输速率，是未来高端芯片封装的生长趋势之一。

（二）高性能提升

1. 改善电学性能：为了知足芯片在高速、高频条件下的事情需求，封装手艺会一直刷新。例如接纳低介电常数和低介电消耗的质料举行封装，可以镌汰信号传输历程中的延迟、衰减和串扰等问题，提高信号传输的完整性。在高速通讯芯片（如5G、6G通讯芯片）的封装中，这种质料的应用能够确保信号的高速、准确传输，镌汰通讯误码率。

2. 优化热治理：随着芯片功率密度的一直增添，散热问题变得越来越主要。新型封装手艺将注重提高封装的散热效率，如接纳具有更高导热系数的散热质料或者设计特殊的散热结构（如热沉、热管等）。在大型数据中心折务器芯片以及高性能图形芯片的封装中，优异的热治理封装能够有用降低芯片温度，避免因过热导致的性能下降甚至芯片损坏等问题。

（三）低功耗要求

1. 降低泄电：在封装设计和质料选择上，将注重降低芯片的泄电征象。例如通过刷新封装工艺的绝缘性能、接纳合适的封装质料组合等方法，镌汰芯片在待机状态或者事情历程中的泄电电流，延伸电子装备的电池续航时间，这在移动装备（如智能手机、平板电脑等）中尤为主要。

2. 提高能量转换效率：优化封装内的电路毗连结构和线路结构，镌汰信号传输历程中的能量损失，提高芯片在运行历程中的能量转换效率。关于物联网装备中的低功耗芯片，这种封装设计能够在极低的功耗下维持芯片的正常运行，知足物联网装备恒久稳固运行的需求。

（四）封装与电路设计一体化

1. 协同设计理念深入：封装和电路设计不再是伶仃的环节，而是朝着一体化偏向生长。在芯片设计之初就综合思量封装的需求和限制，同时在封装设计历程中充分连系电路设计的功效特征。例如在设计一款多功效集成电路芯片时，凭证芯片内部差别功效？榈牡缏方峁固崆巴牒梅庾爸械囊欧峙伞⑿藕帕飨呗返，使整个芯片从电路到封装成为一个优化的整体。

2. 提高设计无邪性：这种一体化生长趋势可以提高芯片设计的无邪性，能够更快地顺应差别的应用需求。如定制化的芯片设计可以凭证详细的应用场景（如工业控制、医疗装备、消耗电子等）在封装设计上举行无邪调解，实现芯片性能的优化。

二、芯片焊接手艺生长趋势

（一）自动化水平提升

1. 生产型焊接自动化：为了提高生产效率、降低人工本钱和包管焊接质量的稳固性，在大规模电子制造历程中焊接自动化水平将越来越高。工业机械人、自动焊接装备将逐渐取代人工操作。例如在汽车电子、手机主板等大批量生产中，自动化焊接装备可以对差别类型的芯片凭证预先编程设定的焊接路径和参数举行准确焊接。

2. 维修型焊接自动化：在电子装备维修领域，虽然现在以手工维修焊接为主，但随着智能化维修装备的生长，部分维修焊接操作也将朝着自动化偏向生长。如接纳机械视觉手艺对电路板上的故障芯片举行识别和定位，然后由自动焊接装备完成焊接操作，这种自动化维修不但提高维修效率还可以镌汰因人工操作带来的二次损伤。

（二）焊接质料与工艺立异

1. 新型焊接质料研发：现在芯片焊接质料主要是金、铝、铜等金属丝或者锡膏等，未来会研发出性能更优的焊接质料。例如研发具有更高导热性和导电性且本钱较低的合金质料

   ；还可能开发出具有自修复功效的焊接质料，当焊接部位泛起细小裂痕或者损伤时质料能够自动修复，提高焊接的可靠性。

2. 焊接工艺刷新：一直追求更高效、更可靠的焊接工艺。好比生长无铅焊接绿色工艺手艺，镌汰对情形的污染

   ；接纳激光焊接等高精度焊接手艺提高焊接的准确性和毗连质量，特殊适用于小型和微型芯片的焊接

   ；还可能开发出适用于多种差别类型芯片相兼容的万能焊接工艺，提高焊接的通用性。

（三）智能化焊接生长

1. 质量检测智能化：在焊接历程或者焊接完成后，使用智能化检测手艺对焊接质量举行实时监测或者事后检测。如接纳基于人工智能的图像识别手艺，对焊点外观举行自动检查，准确判断焊点是否保存虚焊、短路等问题，并且可以凭证检测效果对焊接工艺参数举行自动调解优化。

2. 焊接参数自顺应调解：随着焊接情形、芯片类型和基板质料等因素的转变，智能焊接系统能够自动调解焊接参数。智能焊接装备可以检测焊接历程中的温度、压力、电流等参数，并凭证预存的算法和模子举行实时调解，不需要人工频仍干预，包管焊接质量在差别条件下的稳固性和一致性。

芯片封装洗濯先容

·         尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

·         水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

·         污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

·         这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

·         尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。
