SIP工艺手艺在芯片封装的应用与消耗电子市场远景剖析

一、SIP工艺手艺概述

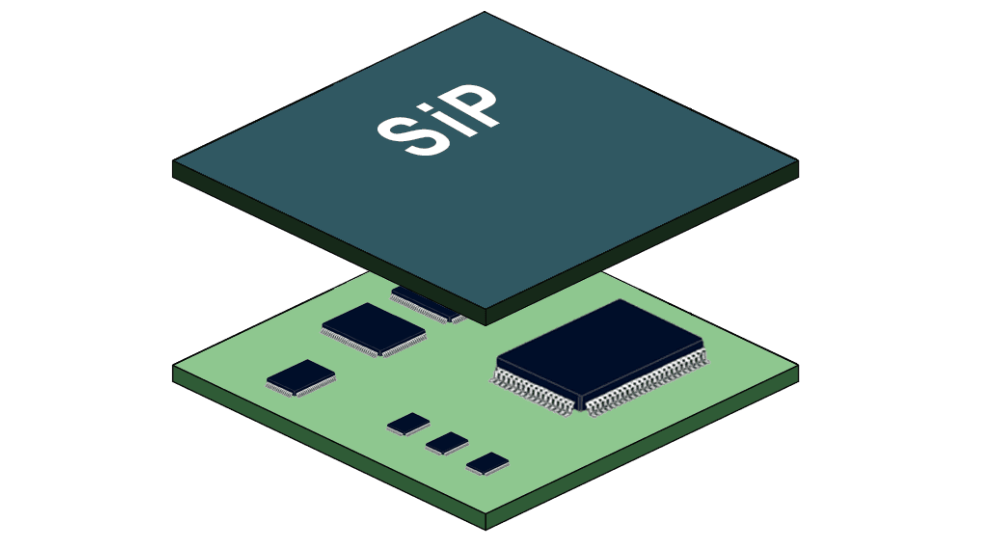

**系统级封装（System in Package, SiP）**是一种将多个芯片（如处置惩罚器、存储器、传感器等）和被动元件（电阻、电容等）集成在简单封装内的先进封装手艺。其焦点目的是通过高密度集成和异构整合，实现更小体积、更高性能、更低功耗的电子系统。

二、SIP在芯片封装中的要害应用

1. 高集成度与异构集成

• 应用场景：在智能手机、可衣着装备中，SiP可将射频（RF）？椤⒌缭粗卫硇酒≒MIC）、存储器等异构芯片集成，镌汰PCB面积并提升信号传输效率。

• 案例：苹果Apple Watch的SiP？榧闪舜χ贸头Ｆ鳌⒋娲ⅰ⒋衅骱臀尴咄ㄑ赌？，实现紧凑设计。

2. 先进封装手艺融合

• 工艺手艺：连系硅通孔（TSV）、扇出型封装（Fan-Out）、嵌入式基板（Embedded Substrate）等手艺，突破古板芯片间互连的物理限制。

• 优势：支持高频高速信号传输（如5G毫米波），知足AI芯片对高带宽内存（HBM）的需求。

3. 功效？榛攵ㄖ苹

• 行业需求：在物联网装备中，SiP可集成传感器+通讯+电源？，提供即插即用的解决计划，缩短产品开发周期。

4. 本钱与性能平衡

• 比照SoC：相比系统级芯片（SoC），SiP无需重大的单芯片设计流片，通过封装级集成降低本钱，尤其适合中小批量、多功效的消耗电子产品。

三、消耗电子市场远景剖析

1. 市场驱动力

• 5G与AI需求：5G手机需要更高密度的射粕习端？椋ㄈ鏏iP，天线集成封装）

  ；AIoT装备依赖SiP实现边沿盘算与传感融合。

• 小型化趋势：可衣着装备（TWS耳机、AR/VR头显）对体积和重量的严苛要求推动SiP渗透率提升。

• 供应链优化：SiP可简化PCB设计，镌汰外围元件数目，降低BOM本钱和组装重漂后。

2. 市场规模与增添展望

• 数据支持：据Yole Développement展望，全球先进封装市。ê琒iP）2021-2027年CAGR达10%，2027年市场规模超650亿美元。

• 细分领域：智能手机占SiP需求40%以上，其次是汽车电子（如车载雷达？椋┖鸵搅埔伦抛氨。

3. 手艺挑战与瓶颈

• 设计重漂后：多芯片协同设计、信号完整性剖析、热治理（如3D堆叠的散热问题）需EDA工具和仿真手艺的突破。

• 本钱敏感度：SiP封装本钱高于古板封装，需通过标准化？椋ㄈ缭ぱ橹ど淦礢iP）降低中小厂商接纳门槛。

• 供应链依赖：高端SiP依赖台积电（InFO-PoP）、日月光等大厂，产能分派可能影响消耗电子交付周期。

4. 未来立异偏向

• 质料刷新：低温共烧陶瓷（LTCC）基板、玻璃基板的应用提升高频性能。

• 异质集成扩展：光子芯片与电芯片的SiP集成（如光通讯？椋。

• 智能化封装：集成MEMS传感器与AI芯片，实现“感知-盘算-通讯”一体化（如智能家居传感器节点）。

SiP系统级封装芯片洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
