芯片制造中的光刻手艺是摩尔定律一连生长的焦点驱动力。随着半导体工艺进入3nm及以下节点，古板光刻手艺面临物理极限挑战。以下是下一代光刻手艺的详细希望剖析：

一、现有EUV光刻手艺的升级

1. High-NA EUV（高数值孔径极紫外光刻）

• 手艺原理：通过将数值孔径（NA）从0.33提升至0.55，显著提高区分率和套刻精度，单次曝光可实现8nm线宽（古板EUV需多次曝光）。

• 最新希望：

• ASML首台High-NA EUV装备（Twinscan EXE:5000）已于2023年交付英特尔，目的2025年量产。

• 台积电和三星妄想2026年引入该手艺，用于2nm以下工艺。

• 挑战：

• 本钱：单台装备超3亿美元，掩模本钱增添4倍。

• 手艺难题：需重新设计光刻胶、反射镜（变形赔偿）、掩模台（移动速率翻倍）。

• 光源功率：目今250W光源仍需提升至500W以维持产能。

2. EUV生态系统优化

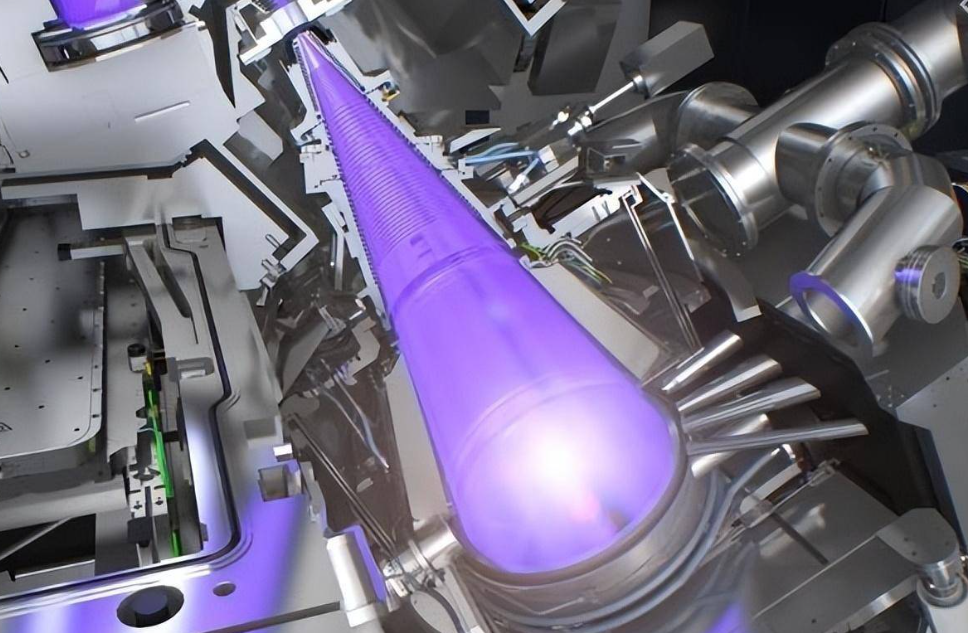

• 光源升级：Cymer（ASML子公司）研发更高功率的CO?激光等离子体光源，支持更高吞吐量。

• 掩模防护：开发更。<50nm）的Pellicle（防护膜），降低热变形危害。

• 光刻胶立异：金属氧化物光刻胶（Metal-Oxide Resist）提升迅速度，镌汰光子随机效应。

二、下一代光刻替换手艺

1. 纳米压印光刻（NIL）

• 原理：通过机械压印将模板图案转移到晶圆，无需重大光学系统。

• 希望：

• 佳能推出FPA-1200 NZ2C装备，套刻精度1.2nm，东芝将其用于3D NAND生产（15nm节点）。

• SK海力士评估NIL用于DRAM制造，可能替换多重曝光工艺。

• 优势：本钱仅为EUV的1/3，能耗降低90%。

• 挑战：模板寿命（<100次）、缺陷率（需配合自修复质料）、吞吐量（<10片/小时）。

2. 电子束光刻（EBL）

• 多束电子束手艺：

• IMS Nanofabrication（被英特尔收购）的Multi-Beam Mask Writer已商用，可同时控制26万束电子，写掩模速率提升10倍。

• MAPPER（休业后手艺由日立接手）的FLX-1200原型机实现1nm区分率。

• 直写应用：用于小批量先进芯片（如量子盘算器件）、光掩模制造。

• 瓶颈：速率慢（光刻胶迅速度限制），无法直接用于大规模晶圆生产。

3. 自组装手艺（DSA）

• 原理：使用嵌段共聚物（Block Copolymer）的自组织特征形成周期性图案。

• 希望：

• IMEC与东京电子相助，将DSA与193nm光刻连系，实现5nm线宽。

• 应用偏向：存储重视复结构（如DRAM阵列）、FinFET鳍片排列。

• 挑战：缺陷密度高（需与EUV或电子束混淆使用），质料稳固性缺乏。

三、远期探索性手艺

1. X射线光刻（XPL）

• 优势：波长0.01-0.1nm，理论区分率可达原子级。

• 希望：

• 日本X-FAB实验基于同步辐射光源的XPL原型机，但装备体积重大（需环形加速器）。

• 美国Lyncean Technologies开发紧凑型X射线源（逆康普顿散射），仍处实验室阶段。

2. 量子光刻

• 原理：使用量子纠缠光子突破经典衍射极限。

• 现状：实验室内实现亚10nm图案，但光子通量极低，无法适用化。

四、手艺蹊径比照与行业影响

五、未来趋势

1. 混淆光刻模式：High-NA EUV主攻逻辑芯片，NIL/DSA辅助存储芯片，电子束用于定制化芯片。

2. 本钱博弈：High-NA EUV仅头部厂商（台积电、三星、英特尔）可肩负，中小厂转向NIL或相助研发。

3. 质料革命：光刻胶、掩模防护质料、自组装聚合物的立异将成为突破要害。

下一代光刻手艺泛起多元化生长路径，物理极限的突破依赖光学、质料、盘算光刻（如逆合成算法）的协同立异。短期内High-NA EUV将主导先进制程，中恒久纳米压印和自组装手艺可能重塑行业名堂。

 芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。
