QFN 封装芯片手艺详解及工艺应用领域

一、手艺特点与焦点优势

1. 无引脚扁平化设计

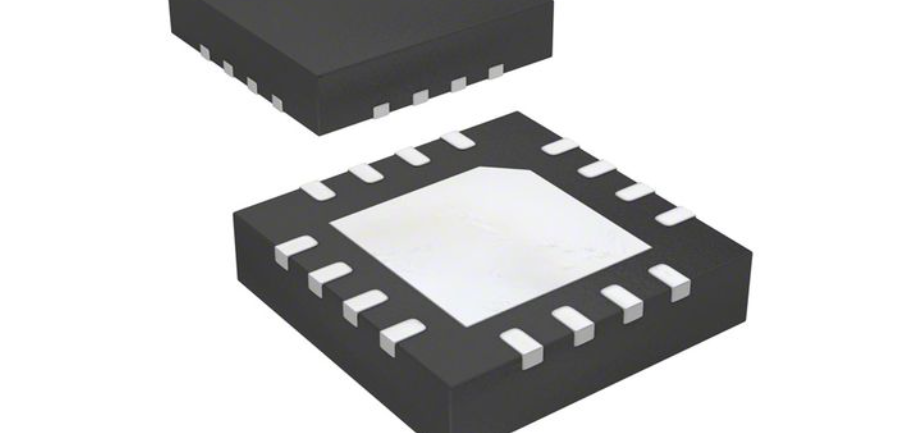

   QFN（Quad Flat No-lead）封装接纳底部焊盘替换古板引脚，通过外貌贴装手艺（SMT）直接与PCB毗连，显著减小封装体积，提升电路板集成度。这种设计使芯片尺寸可缩小至毫米级（如3mm×3mm），适合微型化装备需求。

2. 优异散热与电气性能

• 散热：底部中央的大面积裸露焊盘通过PCB铜层快速导热，部分高端封装还连系金属散热框架，热阻可低至10-20°C/W。

• 电气性能：短引脚路径降低电感（约0.5nH）和电阻（<10mΩ），支持高频应用（如5G毫米波）。

3. 制造工艺优势

• 接纳全自动化生产流程，贴装精度达±25μm，适合高密度PCB结构。

• 封装质料包括耐高温环氧树脂（玻璃化转变温度>200°C）和铜合金基板，确保恒久可靠性。

二、要害工艺流程

1. 芯片切割
   使用金刚石划片机（切割速率>100mm/s）将晶圆支解为单个裸片，切口精度达±5μm，直接影响封装良率。

2. 贴装与互连

• 芯片通过银胶或共晶焊（温度280-320°C）牢靠在基板上，焊线接纳金线（直径18-25μm）或铜线，键合强度>8gf。

• 部分先进工艺接纳倒装焊（Flip-Chip），凸点间距<100μm。

3. 塑封与后处置惩罚
   使用转移成型工艺（压力>5MPa）举行环氧树脂包封，后经电镀（镍钯金层厚度0.1-0.2μm）和激光打标，完成封装。

三、焦点应用领域

1. 消耗电子

• 智能手机：用于PMIC（电源治理芯片，如高通SDR735）和射粕习端？，封装厚度<0.8mm。

• TWS耳机：搭载QFN封装的蓝牙SoC（如瑞芯微RK2206），功耗<5mW。

2. 汽车电子

• 发念头ECU：接纳汽车级QFN（温度规模-40~150°C），如英飞凌的AURIX系列MCU。

• 车载传感器：胎压监测芯片（如NXP FXTH87）通过QFN实现抗振动设计。

3. 工业与通讯

• 5G基站：Massive MIMO射频功放（如Qorvo QPA4501）接纳WQFN封装，支持28GHz频段。

• 工业PLC：多通道ADC芯片（如TI ADS131M08）通过QFN实现±0.1%精度。

4. 医疗装备
   便携式监护仪：血氧传感器AFE（如ADI ADPD188GG）接纳超薄QFN（0.4mm厚度），支持低至1μA的待机电流。

四、手艺挑战与生长趋势

1. 焊接检测难题
   因引脚不可视，需依赖3D X-Ray（区分率<1μm）或红外热成像举行焊点质量剖析，检测本钱增添30%。

2. 先进封装演进

• 衍生类型：WQFN（焊盘间距0.35mm）、UQFN（尺寸1.0×1.0mm）知足更高密度需求。

• 系统级封装（SiP）：QFN与倒装芯片、被动元件集成，如Apple Watch的S系列芯片。

3. 质料立异
   开发低热膨胀系数（CTE<8ppm/°C）的陶瓷基板，解决高温循环下的焊点开裂问题。

五、选型与设计建议

1. PCB结构规范

• 散热焊盘需设计4×4以上过孔阵列（孔径0.2mm），铜箔面积≥芯片面积的80%。

• 信号引脚走线阻抗控制±10%，阻止跨支解。

2. 焊接工艺优化

• 回流焊曲线：峰值温度245±5°C，液相线以上时间50-70秒。

• 钢网开孔：外引脚按1:1比例，中央散热焊盘开孔率60-70%。

数据泉源：综合QFN封装手艺文档及行业应用报告（）。现实设计需连系详细芯片规格书和PCB制造能力。

芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
