堆叠芯片封装工艺流程剖析

一、焦点工艺流程

芯片制备与减薄?

原始硅片通过化学机械抛光（CMP）或干式/湿法侵蚀减薄至50-100μm
，以降低后续堆叠厚度并提升散热效率?
。

减薄后通过激光/金刚石刀片完成划片
，形成自力裸芯片
，切割历程需控制边沿微裂纹以包管机械强度?
。

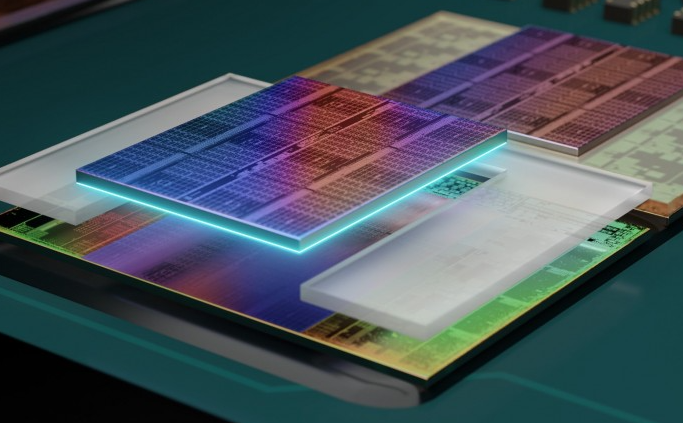

堆叠结构实现?

PoP（Package-on-Package）?：

① 底部封装（如逻辑芯片）接纳倒装焊（Flip Chip）贴装至基板
，完成底部填充（CUF工艺）?
。

② 顶部封装（如存储芯片）通过锡球与底部封装笔直互连
，形成整体封装?
。

TSV（硅通孔）堆叠?：

① 在芯片内部通过深孔刻蚀形成TSV
，填充铜/多晶硅实现笔直导电通道?
。

② 多层芯片直接堆叠并通过TSV互连
，连系微凸点（Microbump）手艺提升密度?
。

互连与键合手艺?

热压键合?：高温高压下实现芯片间微凸点焊接
，确保电气毗连可靠性?
。

混淆键合?：连系铜-铜直接键合与介质层融合
，适用于高密度互连场景?
。

线键合?：古板金线/铜线毗连用于非TSV堆叠的芯片级互连?
。

封装成型与固化?

接纳环氧模塑料（EMC）通过转移成型工艺完成塑封
，固化温度控制在175-185℃以降低热应力?
。

扇出型封装（如InFO）省去基板
，直接封装芯片于树脂层以提升I/O密度?
。

后段处置惩罚与测试?

去飞边/毛刺：机械或激光修整塑封体边沿?
。

电性测试：通过探针台验证堆叠芯片功效及互连完整性?
。

二、要害手艺挑战

热治理?

多层堆叠导致热阻叠加
，需嵌入微流体通道或接纳高导热底部填充质料（如纳米银胶）?
。

信号完整性?

高速TSV互连需优化阻抗匹配
，通过屏障层设计降低串扰?
。

机械应力控制?

差别质料热膨胀系数差别引发翘曲
，需使用低模量底部填充胶及应力缓冲层?
。

良率提升?

接纳AI驱动的缺陷检测系统优化TSV刻蚀和键合工艺参数?
。

三、典范手艺计划比照

手艺类型 工艺特点 应用场景

PoP封装 分体式封装堆叠
，兼容差别制程芯片
，无邪性高 移动装备处置惩罚器+存储器?

TSV 3D堆叠 芯片级笔直互连
，延迟低至皮秒级
，带宽达TB/s HBM集成、AI加速芯片?

混淆键合堆叠 铜-铜键合间距≤5μm
，密度提升10倍
，但工艺重漂后高 高性能盘算芯片?

四、生长趋势

Chiplet异构集成?：通过先进封装整合多工艺节点芯粒（如7nm逻辑+28nm模拟）
，降低整体本钱?
。

晶圆级封装?：直接在晶圆上完成堆叠与互连
，镌汰单体封装工序（如台积电CoWoS）?
。
