半导体封装手艺经由多年生长，已形成重大的细分市场和多样化手艺系统

。凭证质料、工艺和应用场景的差别，可将其分为以下几大种别，并重点剖析主流手艺：

一、按封装工艺结构分类

1. 引线框架封装

• 主流手艺：DIP（双列直插式）、SOP（小形状封装）、QFP（四边扁平封装）

• 特点：接纳金属引线框架作为基板，本钱低但布线密度受限

  。例如SOP封装多用于MOSFET等功率器件，QFP适合高引脚数逻辑芯片

  。

2. 基板封装

• 主流手艺：BGA（球栅阵列）、LGA（平面网格阵列）

• 特点：使用多层布线基板，支持高密度I/O（1000+引脚）和高频信号传输

  。BGA通过底部焊球毗连，占有消耗电子和效劳器芯片的主流职位

  。

3. 晶圆级封装（WLCSP）

• 手艺分支：扇入型（Fan-In）和扇出型（Fan-Out）

• 特点：直接在晶圆上完成封装，尺寸靠近裸片，适用于移动装备传感器和射频芯片

  。扇出型可突破芯片尺寸限制，实现异构集成

  。

二、按手艺代际分类

1. 古板封装

• 代表手艺：DIP、SOP、QFP

• 应用：占全球封装产能的60%以上，主要用于中低端消耗电子和分立器件

  。

2. 先进封装

• 倒装芯片（FC）：通过凸点（Bump）直接毗连芯片与基板，提升散热和电性能，应用于CPU、GPU等高性能芯片

  。

• 2.5D/3D封装：接纳硅通孔（TSV）和中介层手艺实现芯片堆叠，如HBM显存和AI加速芯片，带宽提升5-10倍

  。

• 系统级封装（SiP）：集成多个芯片于简单封装，用于TWS耳机和可衣着装备，缩短布线距离30%以上

  。

• 焦点工艺：

三、按质料系统分类

1. 塑料封装（占比90%）

• 质料：环氧模塑料（EMC）

• 优势：本钱低（$0.01?$0.01?0.1/unit），适用于消耗类芯片

  。

2. 陶瓷封装

• 手艺：LTCC（低温共烧陶瓷）、HTCC（高温共烧陶瓷）

• 应用：航空航天和汽车电子领域，耐温规模-55℃~200℃

  。

3. 金属封装

• 结构：TO系列（如TO-220）

• 场景：大功率器件散热，热阻低于1℃/W

  。

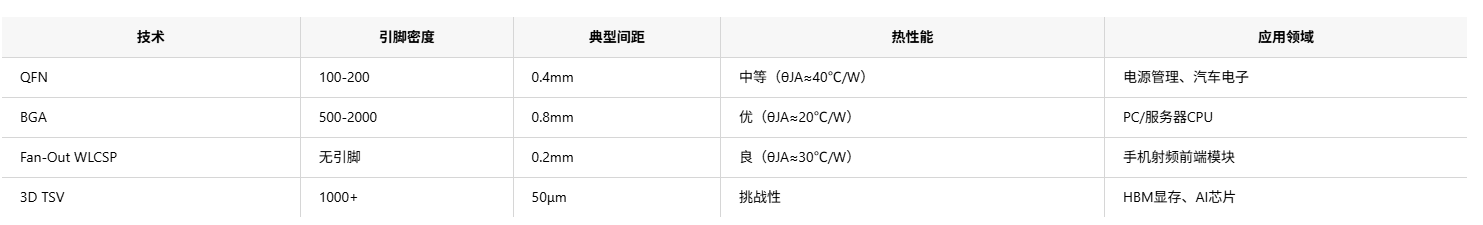

四、主流封装手艺性能比照

五、手艺生长趋势

1. 异质集成：通过RDL（再布线层）和混淆键合实现差别工艺节点的芯片集成，提升系统能效

   。

2. Chiplet手艺：将大芯片拆分为？榛⌒酒，接纳先进封装重组，良率提升20%-30%

   。

3. 环保质料：无铅焊料和生物降解塑料占比预计2025年达35%，降低碳足迹

   。

目今市场份额显示，FC和BGA占先进封装产值的65%以上，而WLCSP在移动装备渗透率超80%

。随着AI和5G需求爆发，2.5D/3D封装年复合增添率达24%，成为手艺竞争焦点

。

先进封装芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法

。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程

。

污染物有多种，可归纳为离子型和非离子型两大类

。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效

。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶

。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象

。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量

。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件

。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持

。

推荐使用尊龙凯时科技水基洗濯剂产品

。
