半导体2D、2.5D与3D封装手艺比照及市场应用

一、手艺焦点差别

1. 2D封装

• 结构：所有芯片平铺在基板平面，通过基板布线和键合线/焊球实现互连（如引线键合、倒装焊）。

• 特点：手艺成熟、本钱低，但互连密度低、信号延迟较高，适用于引脚数较少的古板芯片。

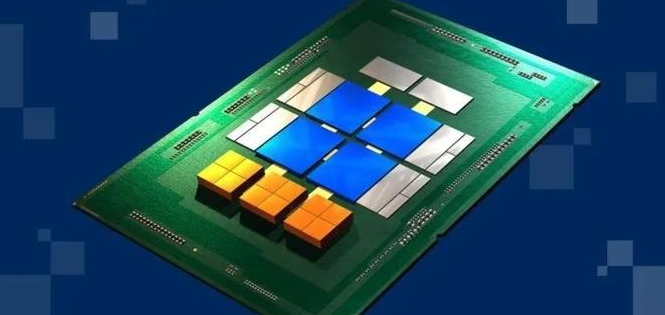

2. 2.5D封装

• 结构：芯片并排安排于硅/玻璃中介层（Interposer）上，通过中介层内的TSV（硅通孔）和微凸点（Micro-bump）实现高密度互连。

• 特点：使用中介层的细腻布线（线宽<1μm）缩短互连长度，提升带宽和能效，但质料和制造本钱较高（如CoWoS手艺）。

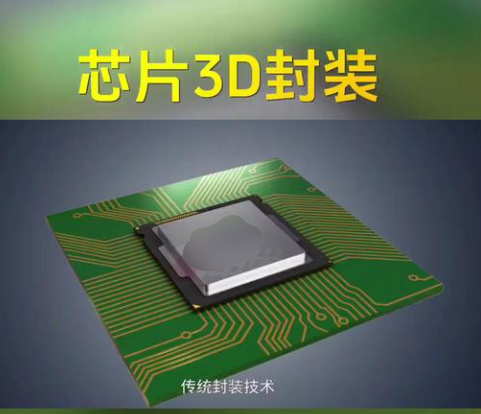

3. 3D封装

• 结构：芯片笔直堆叠，通过TSV或混淆键合（Hybrid Bonding）直接毗连差别层芯片。

• 特点：集成度最高，互连距离最短（约为2D的0.7倍），但工艺重大（需兼容TSV与晶体管制造）、散热挑战大。

二、要害手艺比照

三、市场应用场景

1. 2D封装

• 应用领域：古板消耗电子（如手机基带芯片、低端MCU）、低本钱IoT装备。

• 代表案例：中低端逻辑芯片、分立器件封装。

2. 2.5D封装

• NVIDIA GPU：通过CoWoS手艺集成逻辑芯片与HBM存储器。

• Intel EMIB：用于FPGA和效劳器芯片的多芯片互连。

• 应用领域：高性能盘算（HPC）、AI加速器、网络芯片。

• 代表案例：

3. 3D封装

• HBM存储器：通过TSV堆叠DRAM芯片，实现超高带宽（如HBM3）。

• Intel Foveros：3D堆叠CPU与缓存芯片，用于移动端和效劳器。

• 应用领域：高带宽存储（HBM）、3D NAND闪存、先进处置惩罚器。

• 代表案例：

四、生长趋势与挑战

1. 手艺融合：2.5D与3D手艺互补，如Co-EMIB连系横向和纵向互连，支持更大系统集成。

2. 质料立异：玻璃中介层（PLP手艺）替换硅中介层，降低本钱并支持更大封装面积。

3. 市场增添：预计2023-2028年，2.5D/3D封装市场CAGR达10.7%，受AI、HPC和汽车电子驱动。

4. 挑战：3D封装的热治理难题、TSV工艺良率提升、混淆键合手艺规；。

五、总结

• 2D：性价比首选，适用于古板领域。

• 2.5D：平衡性能与重漂后，主导HPC和AI市场。

• 3D：未来偏向，突破存储与算力瓶颈，但需解决散热和本钱问题。

芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
