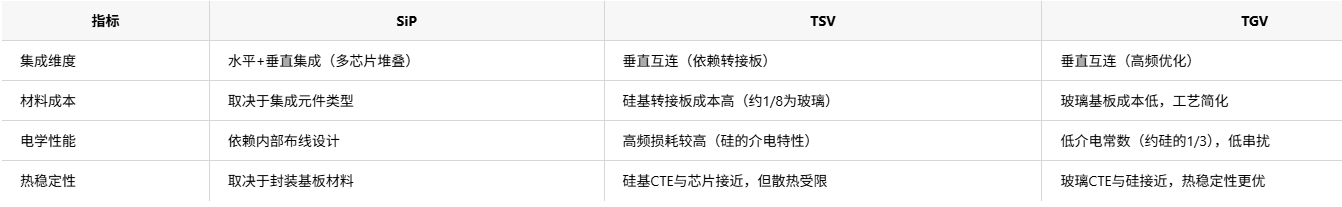

一、手艺区别剖析

1.  手艺定位与实现方法

2.


2. 性能与本钱比照

二、应用场景剖析

1. 系统级封装（SiP）

• 消耗电子：智能手表、手机模组（集成射频、传感器等）。

• 通讯？椋5G基站、毫米波芯片（多层堆叠+高频兼容）。

• 盘算领域：AI芯片（异构集成CPU、GPU、HBM）。

•


2. TSV手艺

• 高性能盘算：英伟达H100、AMD MI300（硅基转接板集成多芯片）。

• 存储堆叠：HBM内存（通过TSV实现与逻辑芯片的笔直互连）。

• 传感器集成：高端MEMS传感器（笔直互连提升精度）。

3. TGV手艺

• 高频通讯：射粕习端？椤PO光？椋ǖ拖拇洌。

• AI效劳器：替换硅基转接板

  ，降低功耗与本钱（如壁仞科技BR100）。

• 光电子集成：硅光芯片与电芯片笔直互连（插损≤-0.35dB）。

三、手艺演进趋势

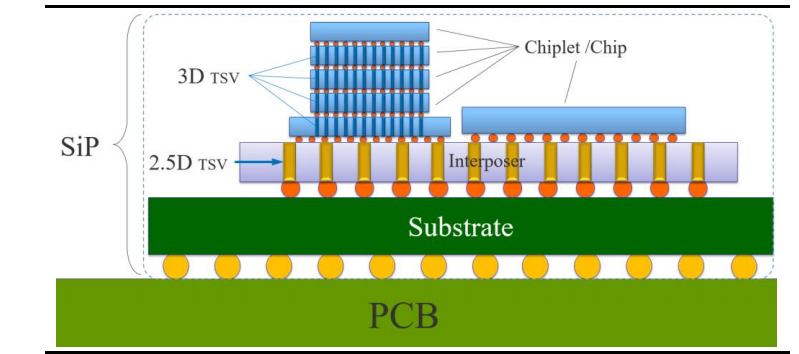

1. SiP与TSV/TGV的协同：

• 通过RDL（重布线层）+ TSV/TGV实现水平+笔直异构集成

  ，知足Chiplet需求。

2. TGV替换TSV的潜力：

• 玻璃基板在高频、大尺寸场景逐步替换硅基

  ，本钱优势显著。

3. 应用场景扩展：

• TGV向光通讯、生物医疗传感器等领域渗透

  ，SiP向汽车电子、物联网扩展。

总结

• SiP是封装手艺的“系统集成平台”

  ，而TSV/TGV是笔直互连的“要害手艺”。

• TSV成熟但本钱高

  ，TGV在高频和本钱上更具优势

  ，未来可能成为AI算力封装的焦点偏向。

• 三者配合推动后摩尔时代芯片性能提升

  ，应用场景笼罩消耗电子、通讯、盘算、传感器等多个领域。

先进封装芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要

，一旦选定

，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种

，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气

，通电后爆发电化学迁徙

，形成树枝状结构体

，造成低电阻通路

，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层

，在PCB板表层下生长枝晶。除了离子型和非离子型污染物

，尚有粒状污染物

，例如焊料球、焊料槽内的浮点、灰尘、灰尘等

，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物

，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中

，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素

，焊后必定保存热改性天生物

，这些物质在所有污染物中的占有主导

，从产品失效情形来而言

，焊后剩余物是影响产品质量最主要的影响因素

，离子型残留物易引起电迁徙使绝缘电阻下降

，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大

，严重者导致开路失效

，因此焊后必需举行严酷的洗濯

，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺

，知足芯片封装工艺制程洗濯的高难度手艺要求

，突破外洋厂商在行业中的垄断职位

，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
