以下是关于倒装封装（Flip-Chip）工艺手艺应用市场的剖析，综合行业数据和手艺趋势：

一、市场规模与增添趋势

1. 整体市场体现

• FCBGA（倒装球栅格阵列封装）：2020年市场规模100亿美元，预计2025年达120亿美元（CAGR 3.7%），占有倒装封装市场主导职位
  。

• FCCSP（倒装芯片尺寸封装）：2020年市场规模55亿美元，2026年预计增至80亿美元（CAGR 7.7%），增速显著高于行业平均水平
  。

• 2023年全球倒装封装市场规模约280亿美元，预计到2036年将突破500亿美元，复合年增添率（CAGR）达7%
  。

• 倒装封装的两大主流工艺中：

2. 区域市场漫衍

• 亚太地区是最大市场，占全球份额超50%，主要受益于中国、韩国等国家的消耗电子和汽车工业链
  。

• 中国先进封装渗透率约39%（2023年），低于全球水平，但未来增添潜力重大，预计2025年市场规模超1100亿元
  。

•


二、主要应用领域剖析

1. 消耗电子

• 智能手机/移动装备：倒装封装用于CPU、射频模组等焦点部件，知足高密度I/O和散热需求，例如高通、联发科芯片的封装
  。

• 条记本电脑/HPC：FCBGA因高频率、低电磁滋扰特征，普遍应用于高性能处置惩罚器封装
  。

2. 汽车电子

• 自动驾驶和电动化趋势推动需求，倒装封装用于ADAS芯片、车载传感器等，要求高可靠性和耐高温性能
  。

3. AI与数据中心

• 高性能盘算（HPC）和AI芯片依赖倒装封装提升信号传输速率和散热效率，例如英伟达GPU、AMD处置惩罚器接纳2.5D/3D封装手艺
  。

4. 存储与通讯

• 存储器芯片：FCCSP在DRAM封装中占优，支持小型化与高速信号处置惩罚，被三星、SK海力士接纳
  。

• 5G/物联网：射粕习端？椋ㄈ绾撩撞ˋiP）依赖倒装封装实现高集成度
  。

•


三、竞争名堂与焦点厂商

1. 国际龙头

• 日月光（ASE）：FCCSP领域市占率23%（2020年），手艺领先
  。

• 三星/安靠（Amkor）：划分占有14%和10%的FCCSP市场份额，主攻消耗电子和汽车市场
  。

• Intel/TSMC：聚焦FCBGA和先进封装（如CoWoS），效劳高性能盘算需求
  。

2. 中国厂商崛起

• 长电科技/通富微电：在FCBGA和2.5D封装领域加速结构，2023年研发投入占比提升至8%-10%
  。

• 华天科技：扩大FCCSP产能，重点拓展汽车电子客户
  。

四、手艺驱动与未来趋势

1. 手艺立异偏向

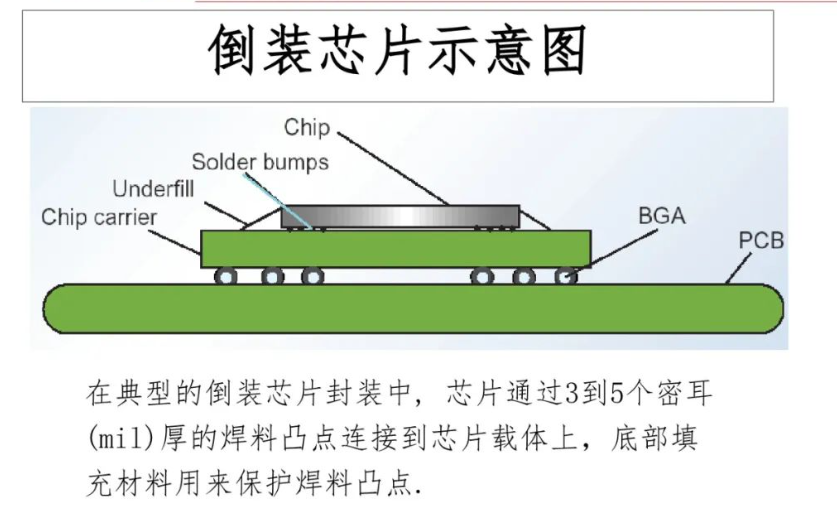

• 高密度互连：通过RDL（再布线层）和硅通孔（TSV）手艺提升I/O密度，支持Chiplet异构集成
  。

• 质料升级：接纳低消耗基板、新型底部填充胶，解决热膨胀系数不匹配问题
  。

2. 市场需求转变

• 微型化与多功效化：3D封装、系统级封装（SiP）需求增添，倒装手艺成为要害支持
  。

• 绿色制造：环保规则趋严，推动无铅焊料和可接纳质料应用
  。

五、挑战与机缘

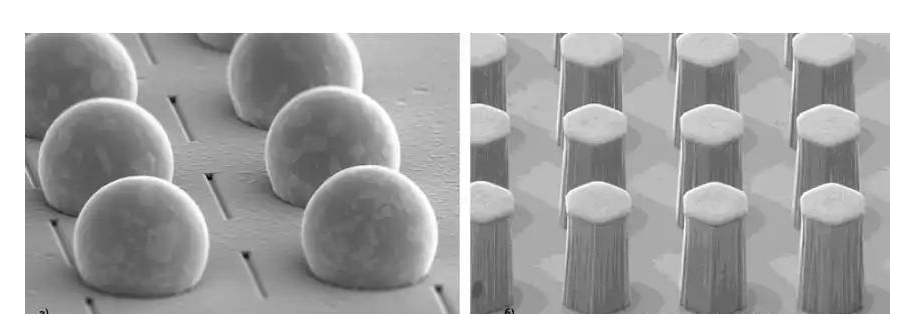

• 挑战：工艺重漂后高（如凸点制作精度需达微米级）、装备投资大（光刻机/贴片机本钱高昂）
  。

• 机缘：中国半导体国产化替换加速，政策帮助（如“十四五”妄想）推动本土工业链升级
  。

总结：倒装封装手艺在高性能、小型化需求驱动下，正从消耗电子向汽车、AI等领域快速渗透
。未来需关注亚太市场增添、中国厂商手艺突破，以及3D封装与Chiplet集成的手艺迭代
。

倒装芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法
。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
。

污染物有多种，可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效
。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶
。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量
。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持
。

推荐使用尊龙凯时科技水基洗濯剂产品
。
