芯片封装中的四种键合方法及应用场景剖析

1. 引线键合（Wire Bonding）

• 手艺原理：通过金属引线（金、铝或铜丝）毗连芯片焊盘与基板焊盘，使用热压、超声波或热超声能量形成焊点。

• 工艺流程：包括金属丝成球、第一焊点键合、线弧成型、第二焊点键合及检测，需准确控制温度、压力等参数。

• 优弱点：

• 优势：工艺成熟、本钱低、无邪性高，适合小批量或重大电路。

• 局限：引线占用空间大，高频性能受限，互连密度低。

• 应用场景：古板封装（如QFP、BGA）、消耗电子（家电、LED）、功率器件等对本钱敏感的中低频场景。

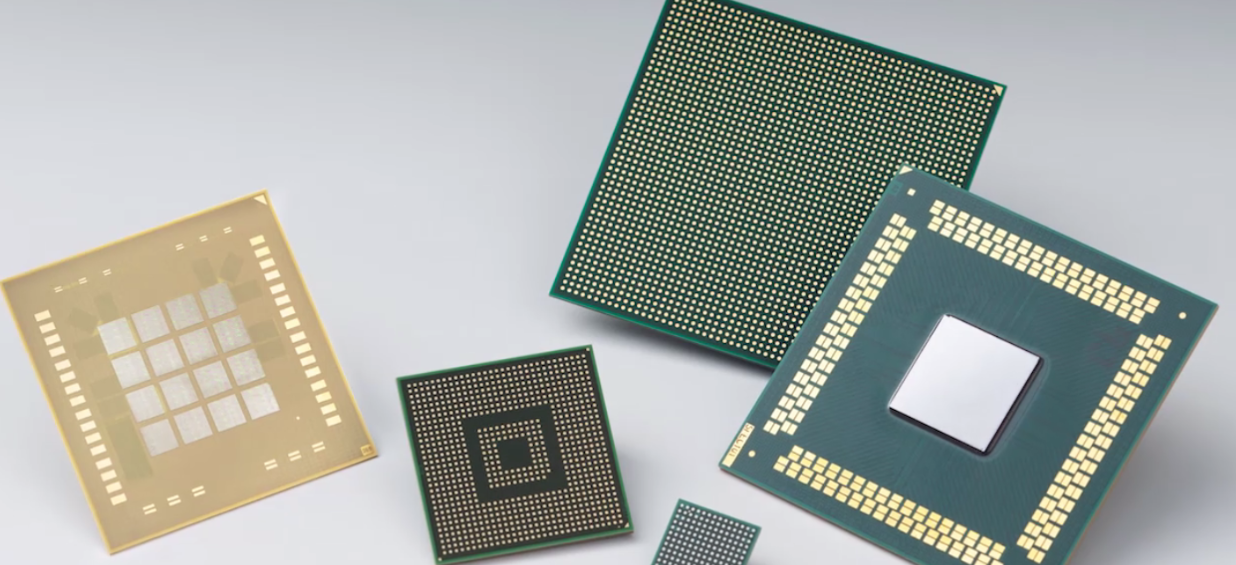

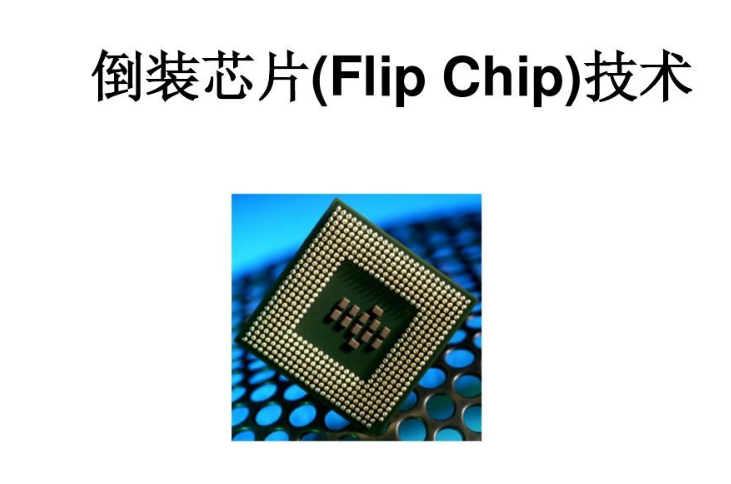

2. 倒装芯片键合（Flip Chip）

• 手艺原理：将芯片正面朝下，通过凸点（Bump）直接与基板毗连，接纳区域阵列式结构缩短信号路径。

• 工艺流程：凸点制备（UBM层+电镀）、芯片翻转对位、热压焊接、底部填充胶固化。

• 优弱点：

• 优势：高密度互连、低信号延迟、散热优异。

• 局限：工艺重大（需细密对位）、热应力问题、返修难题。

• 应用场景：高性能盘算（CPU/GPU）、移动装备（手机处置惩罚器）、高频通讯芯片（5G射频
  ？椋。

3. 载带自动键合（TAB，Tape Automated Bonding）

• 手艺原理：使用柔性载带（聚酰亚胺+铜箔）作为引线载体，通过热压或热超声实现芯片与基板的批量键合。

• 工艺流程：载带光刻蚀刻、内引线键合、批量外引线键合、点胶封装。

• 优弱点：

• 优势：高密度、细间距、自动化水平高，适合大规模生产。

• 局限：前期投资大（需定制掩模）、热膨胀系数匹配要求高。

• 应用场景：液晶显示驱动（LCD面板）、高引脚数集成电路（如存储器）、汽车电子
  ？。

4. 混淆键合（Hybrid Bonding）

• 手艺原理：同步实现金属键合（Cu-Cu）和介质键合（氧化物-氧化物），用于三维集成封装中的晶圆/芯片直接互联。

• 工艺流程：外貌活化处置惩罚、低温键合、退火强化连系强度。

• 优弱点：

• 优势：超高密度互连、低寄生效应，支持异质集成。

• 局限：工艺难度大（纳米级平整度要求）、装备本钱高。

• 应用场景：3D NAND存储堆叠、AI芯片（如HBM内存）、先进传感器（MEMS+CMOS集成）。

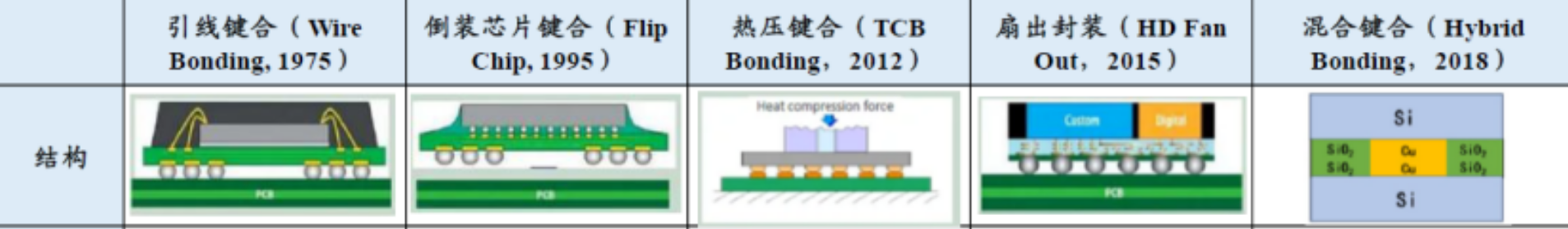

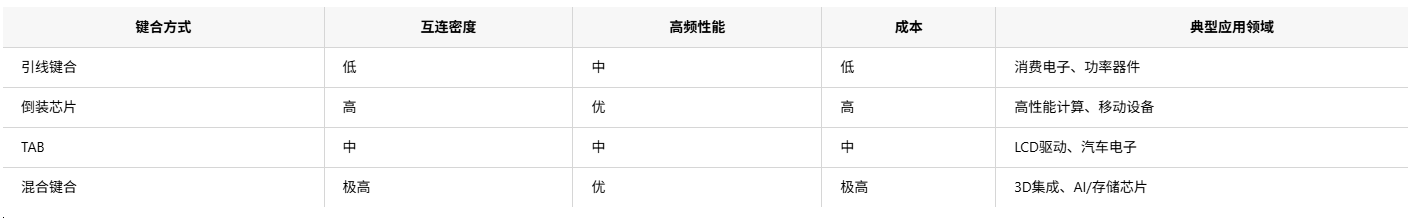

手艺比照与选型建议

芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
