以下是集成电路封装工艺种类的系统剖析，综合手艺演进、结构特点和应用场景，连系行业最新生长趋势整理而成：

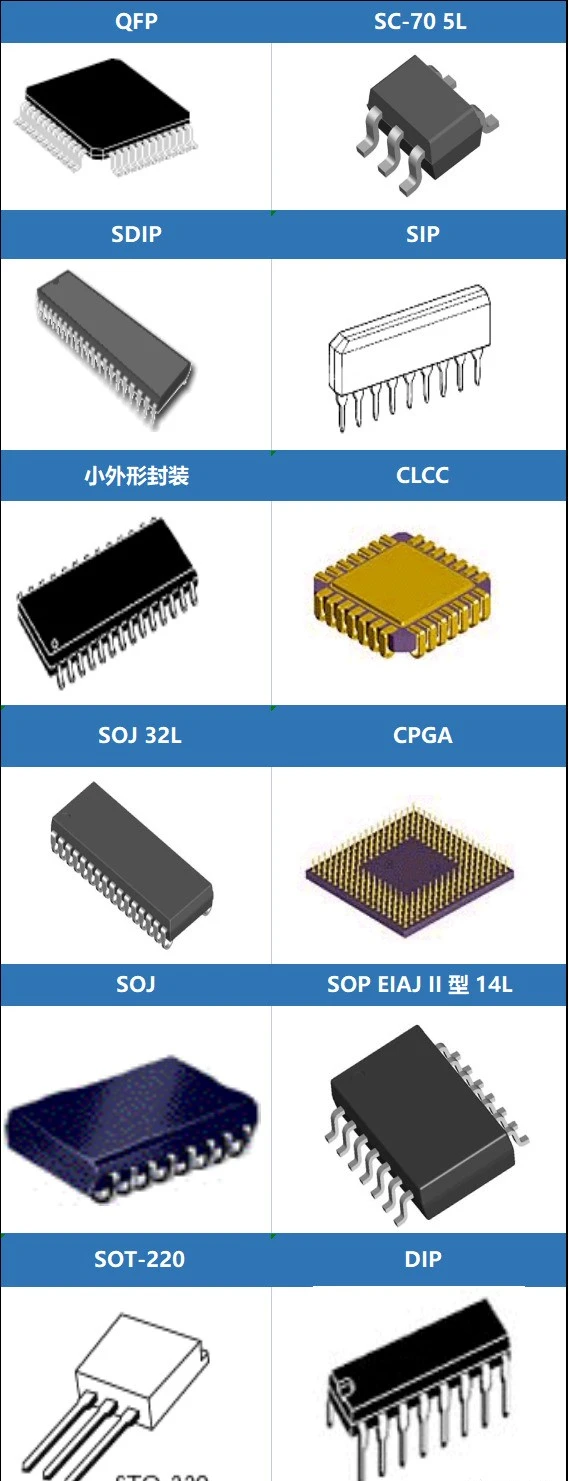

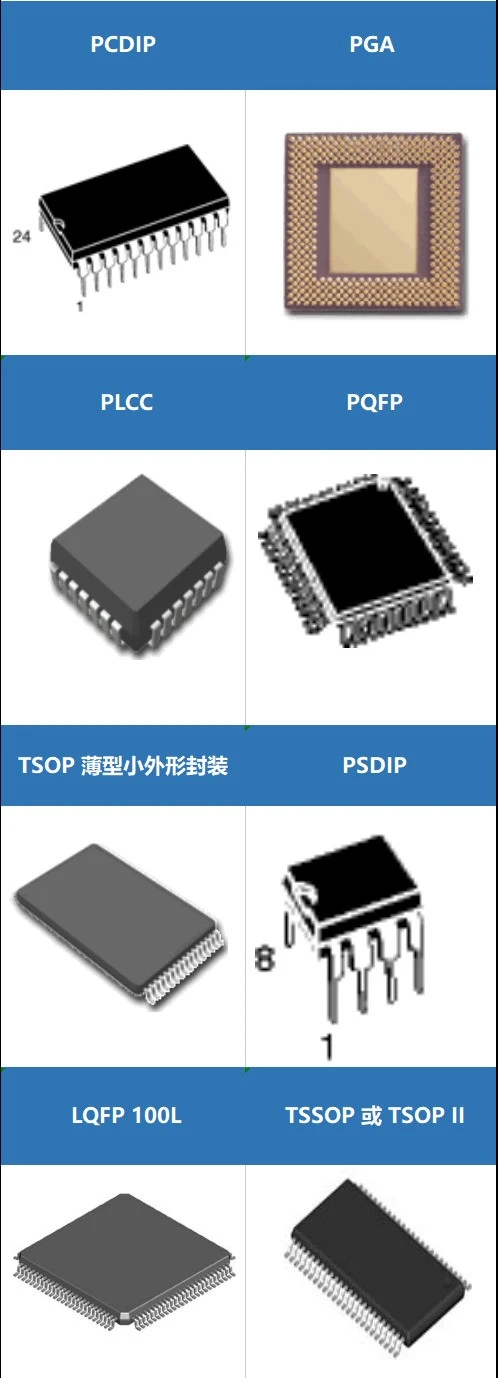

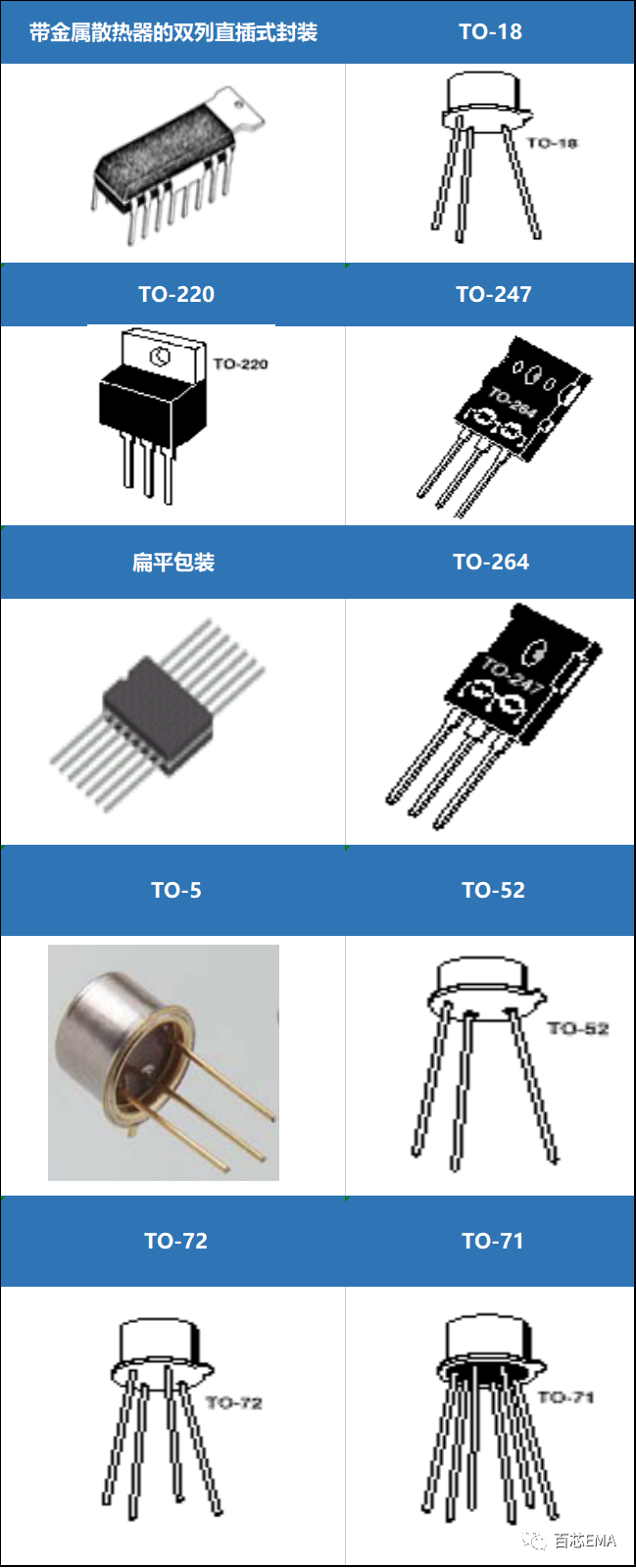

一、古板基础封装工艺

1. DIP（双列直插式封装）

• 结构：两侧平行引脚直插PCB通孔，陶瓷/塑料外壳。

• 特点：引脚数≤100，机械强度高，手工焊接利便；但体积大，频率低（＜100MHz）。

• 应用：早期CPU（如8088）、低重漂后IC。

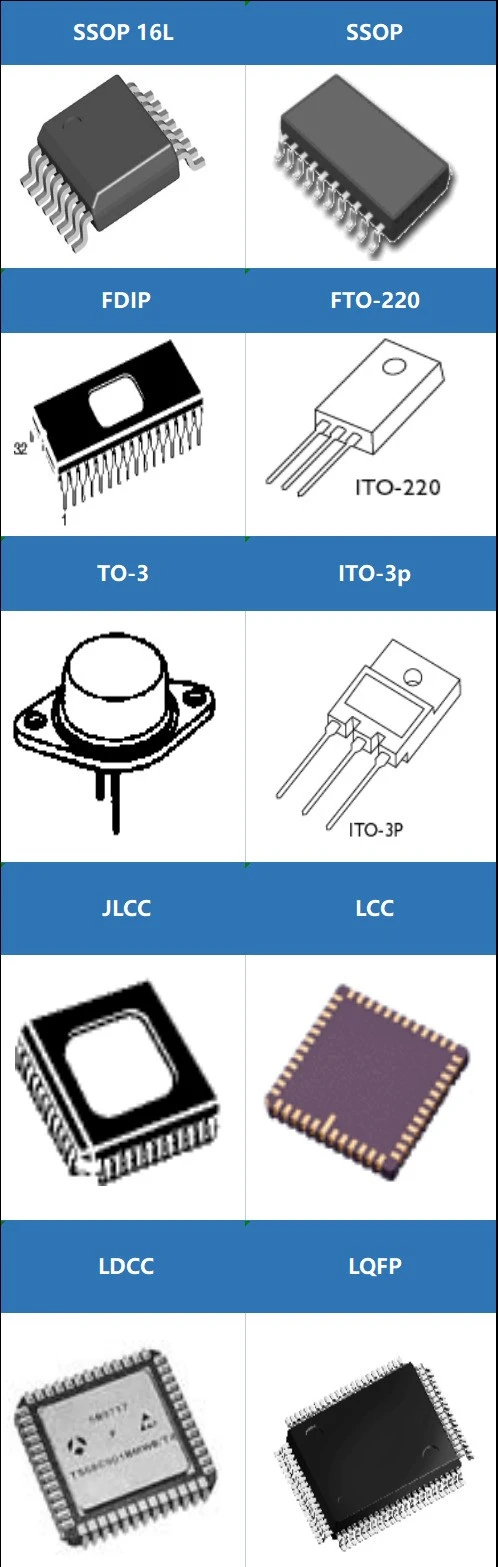

2. SOP/SSOP（小形状封装）

• 结构：L形引脚外貌贴装，塑料或陶瓷基底，引脚数10-40。

• 演变：衍生SOIC（更。SSOP（超薄间距0.65mm）。

• 优势：本钱低，自动化生产效率高，占板面积小。

3. QFP（四侧引脚扁平封装）

• 结构：四边睁开翼形引脚，引脚中心距0.4–1.0mm。

• 局限：引脚数＞300时焊接良率下降，高频信号易受滋扰。

二、高密度先进封装工艺

1. BGA（球栅阵列封装）

• PBGA（塑料基）：本钱低，盘算机主板常用

• CBGA（陶瓷基）：军工/航天的耐高温计划

• ?BGA/CSP：芯片尺寸级封装

• 相同400引脚：QFP面积160cm? → BGA仅7cm?

• 自校准效应提升贴装精度（公差0.3mm vs QFP 0.08mm）

• 革命性设计：底部矩阵锡球替换引脚，间距1.5–0.3mm。

• 优势比照：

• 分支：

2. CSP（芯片级封装）

• 阻抗降低30%，信号延迟改善

• 散热路径仅0.2mm，热阻优化40%

• 界说：封装体尺寸≤1.2倍芯片尺寸，引脚数理论可达1000+。

• 性能突破：

• 应用：手机存储器、IoT模组。

3. WLCSP（晶圆级封装）

• 流程整合：直接在晶圆上完成凸点、测试、切割，省去基板。

• 适用场景：超小型传感器（如MEMS麦克风）。

三、系统级集成封装

1. SiP（系统级封装）

• 焦点价值：多芯片+被动元件3D堆叠，实现完整子系统。

• 案例：苹果Watch S系列芯片集成处置惩罚器、内存、射频？。

2. 3D IC（三维封装）

• 手艺：TSV硅通孔笔直互连，堆叠密度提升5–10倍。

• 挑战：热治理重漂后剧增，需协同设计散热微通道。

四、特殊质料封装

五、封装焦点工艺流程

graph LRA[晶圆切割] --> B[Die Attach 芯片贴装]B --> C[Wire Bonding 引线键合]C --> D[Molding 塑封]D --> E[Laser Marking 打标]E --> F[Final Test 终测]

• 键合手艺：金线（高频）、铜线（本钱优）、倒装焊（Flip-Chip）

• 环保趋势：无铅焊料、无卤素EMC（环氧模塑料）

六、手艺演进与未来偏向

1. 微型化一连：从DIP→QFP→BGA→CSP，单位面积I/O密度提升100倍。

2. 异质集成：SiP融合硅/化合物半导体，支持AI芯片异构盘算。

3. 埋入式封装：PCB层间嵌入芯片，缩短布线长度50%。

封装芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
