以下是关于三维堆叠等先进封装手艺的工艺特点、市场应用及生长趋势的详细剖析，连系行业最新希望整理：

一、焦点手艺工艺剖析

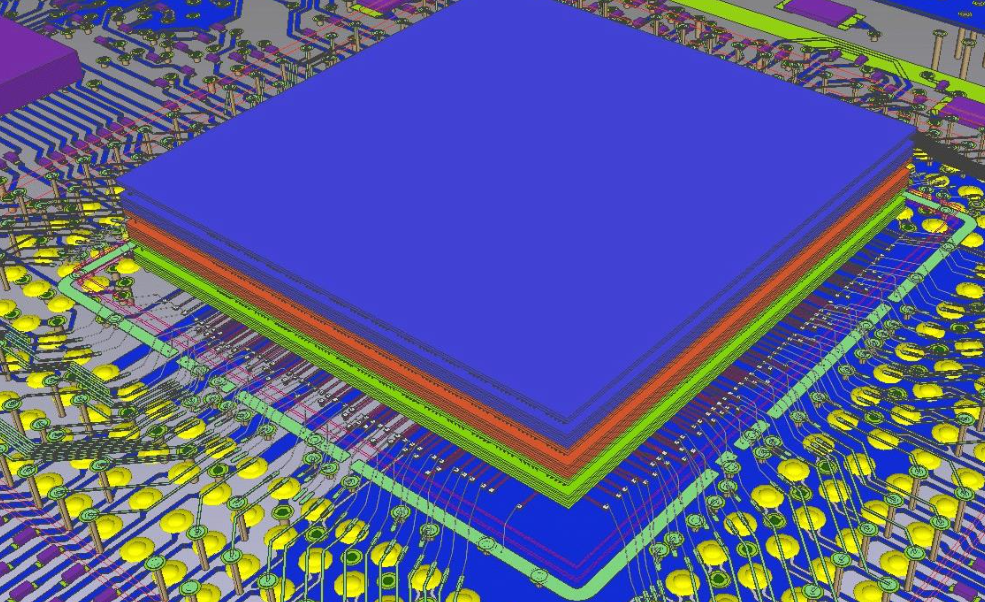

1. 三维堆叠封装（3D Packaging）

• 芯片减薄至微米级（通常<50μm）以包管堆叠稳固性；

• 混淆键合（Hybrid Bonding）手艺替换古板焊料凸点，实现铜对铜直接键合，焊盘直径可达0.75μm，显著提升互连密度和信号完整性；

• 高精度瞄准（误差<0.1μm）与介电质料沉积（如SiO?/SiCN）包管键合可靠性
  。

• 手艺原理：通过硅通孔（TSV）或玻璃通孔（TGV）实现芯片笔直互连，缩短信号路径，提升集成密度
  。

• 要害工艺：

2. 2.5D封装手艺

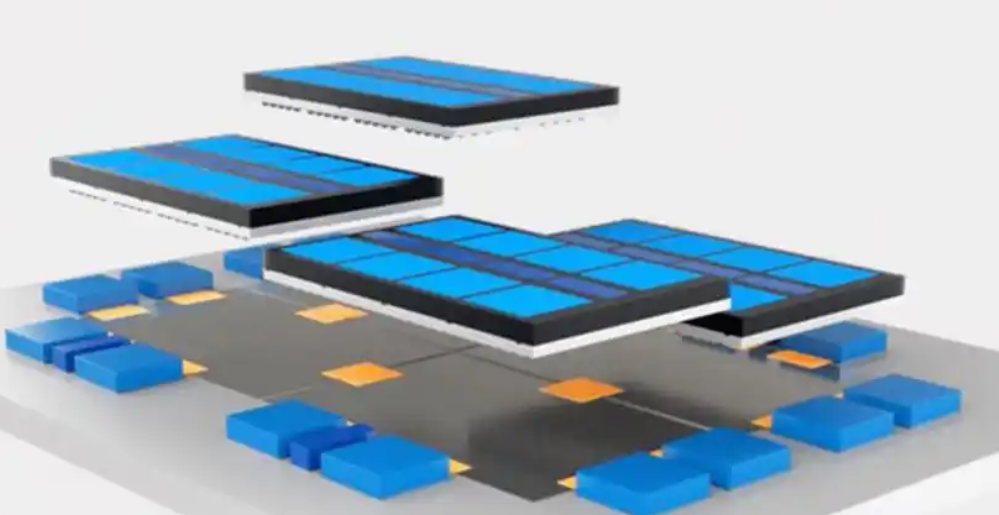

• 使用硅或玻璃中介层（Interposer）承载多芯片，通过RDL（再布线层）水平互连，实现异质集成（如逻辑芯片+存储器）
  。

• 代表计划：台积电CoWoS、英特尔EMIB
  。

3. 扇出型晶圆级封装（Fan-Out WLP）

• 作废基板，直接在晶圆外貌重构布线，封装尺寸靠近芯片本体（CSP级），适用于移动处置惩罚器（如苹果A系列芯片）
  。

•

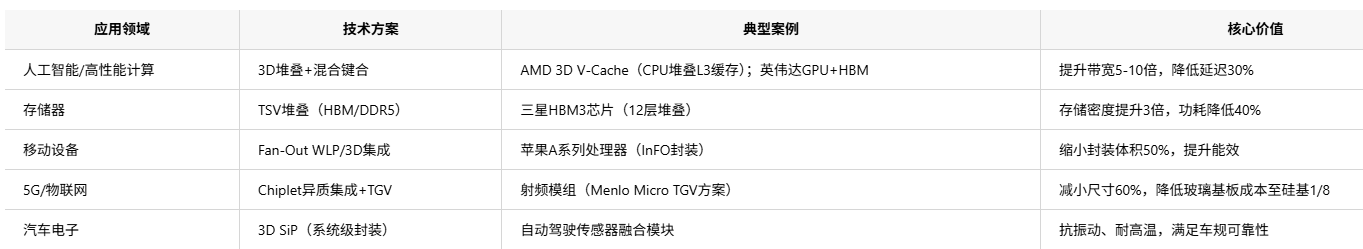

二、焦点应用市场剖析

三、市场趋势与手艺挑战

1. 增添驱动因素

• 需求端：AI算力需求爆发（3D封装提升GPU内存带宽）、5G装备小型化、物联网节点激增（2025年全球数据量达175ZB）
  。

• 本钱效率：TGV玻璃转接板本钱仅为硅基1/8，推动中低端市场渗透
  。

2. 手艺挑战

• 工艺瓶颈：铜凹陷控制、超薄晶圆翘曲（<10μm）、纳米级键合精度要求；

• 可靠性危害：TSV热应力导致界面分层，需优化质料CTE匹配
  。

3. 未来突破偏向

• 混淆键合升级：向0.5μm焊盘直径突破，支持千层堆叠存储器；

• 异构集成扩展：光子芯片+逻辑芯片3D集成（光互连替换电信号）；

• 中国工业链希望：长电科技、通富微电TSV封装量产，沃格光电TGV手艺落地高算力效劳器
  。

四、市场远景展望

• 规模：全球先进封装市场2029年将超616亿美元（CAGR 7.65%），其中3D封装占比逾35%；

• 竞争名堂：台积电（InFO/CoWoS）、英特尔（Foveros）、中国大陆企业（长电/通富微电）主导手艺迭代
  。

• 先进封装芯片洗濯剂选择：

• 水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法
  。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
  。

• 污染物有多种，可归纳为离子型和非离子型两大类
  。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效
  。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶
  。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
  。

• 这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量
  。

• 尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
  。

• 尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持
  。

• 推荐使用尊龙凯时科技水基洗濯剂产品
  。
