芯片焊线封装手艺周全剖析

一、界说与焦点作用

焊线封装手艺是通详尽金属丝（金、铝、铜）毗连半导体芯片与外部引脚的要害工艺，实现芯片内部电路与外部电路的电气毗连。其焦点作用包括：

1. 信号传输：确保芯片与主板或其他元件的稳固通讯；

2. 机械牢靠：通过焊接点增强芯片与基板的连系强度；

3. 散热辅助：优化热传导路径，降低局部温升。

二、生长历程

1. 早期阶段（金丝焊线）
   20世纪80-90年月，金丝因优异的导电性和抗氧化性成为主流质料，但本钱较高。

2. 质料多元化（铜、铝焊线）
   2000年后，铜丝因本钱低、导电性靠近金而逐渐普及，但需解决与封装质料的兼容性问题；铝丝则因高热导性适用于功率器件。

3. 手艺升级
   随着芯片尺寸缩小和引脚密度增添，焊线工艺从古板球焊、楔焊向高精度、自动化偏向生长。

三、要害手艺类型

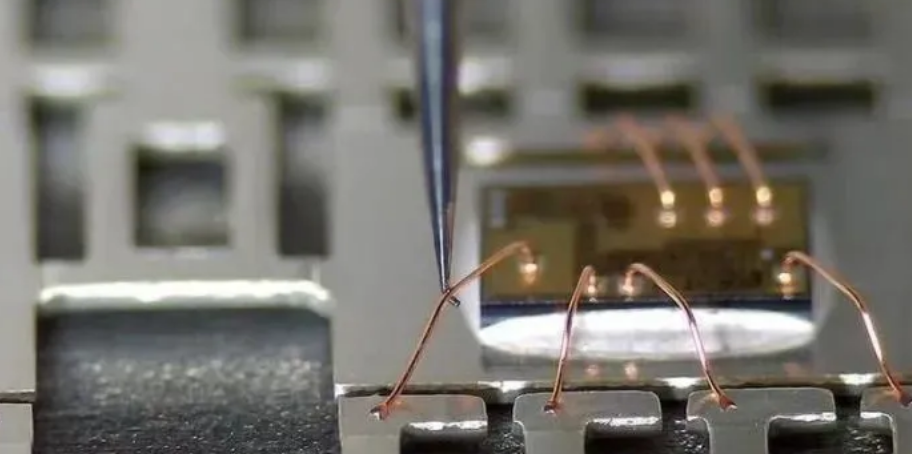

1. 球焊（BallBonding）

• 原理：先在金属丝端部形成焊球，再通过热压实现芯片焊盘与引脚的毗连。

• 适用场景：细金线焊接（直径25-30μm），适用于高频、高密度芯片。

2. 楔焊（WedgeBonding）

• 原理：使用超声波振动与压力直接压接金属丝（如铝线），形成焊点。

• 适用场景：厚金线或铝线焊接，本钱低且适合大电撒播输。

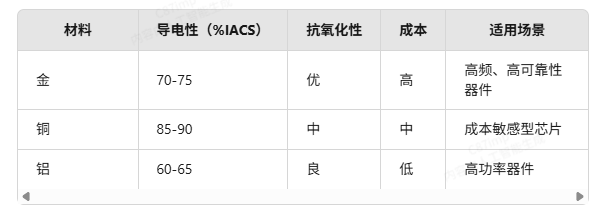

四、质料选择与特征比照

五、应用领域

1. 消耗电子：智能手机、可衣着装备中的中低端芯片；

2. 工业控制：PLC、传感器等对稳固性要求高的场景；

3. 航空航天：极端情形下的可靠毗连需求。

六、挑战与解决计划

1. 紫外线劣化

• 问题：UVLED等应用中焊线寿命缩短。

• 计划：接纳镀层；せ蚋挠每筓V质料。

2. 多焊线设计

• 问题：高密度引脚导致信号滋扰。

• 计划：并联焊线疏散电流，优化结构镌汰电迁徙。

3. 无焊线趋势

• 替换手艺：倒装芯片（Flip-Chip）、晶圆级封装（WLP）逐步镌汰对焊线的依赖。

七、未来趋势

1. 与先进封装融合

• 连系2.5D/3D封装、系统级封装（SiP），提升集成度与性能；

2. 微型化与自动化

• 焊线直径向10μm以下生长，配合AI视觉检测提升良率；

3. 质料立异

• 研发低电阻、高耐热的复合金属线（如铜-金合金）。

总结：焊线封装手艺作为古板封装的基石，正通过质料优化、工艺立异及与先进封装手艺的连系，一连顺应半导体小型化、高性能化的需求。

芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
