一、先进封装结构及工艺剖析

1. 主要封装结构类型

• 倒装焊（Flip Chip）：通过凸点实现芯片与基板的直接毗连，缩短信号路径，提升传输速率和稳固性。普遍应用于消耗电子和高性能盘算领域。

• 晶圆级封装（WLP）：在晶圆阶段完成封装，镌汰切割和组装办法，适用于小尺寸芯片和系统级封装（SiP），本钱低且效率高。

•


• 2.5D/3D封装：

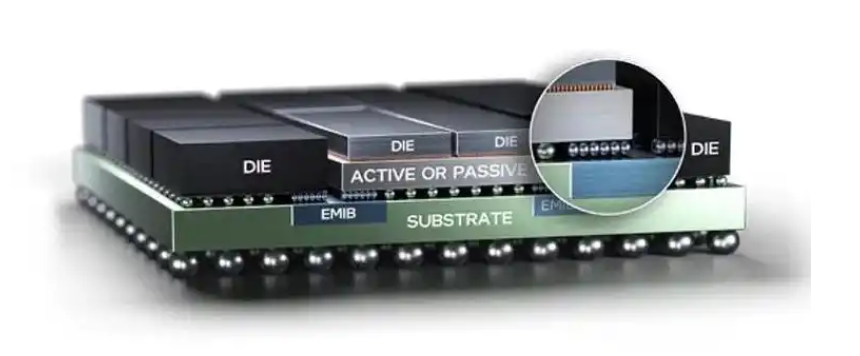

• 2.5D：通过中介层（Interposer）实现芯片间互联，如台积电的CoWoS手艺，用于GPU和AI芯片的高密度集成。

• 3D：笔直堆叠芯片并通过硅通孔（TSV）毗连，典范应用包括HBM（高带宽内存）和存储器芯片。

• 扇出型封装（FOWLP）：将芯片嵌入基板并形成扇出结构，提升散热和布线无邪性，苹果A系列芯片即接纳此手艺。

•


2. 要害手艺与工艺流程

• 异质集成：整合差别质料、工艺的芯片
  ？椋ㄈ鏑PU+GPU+存储），通过先进互连手艺（TSV、RDL）实现协同事情。

•


• 装备与质料：

• 要害装备包括固晶机（高精度定位）、植球机（凸点制造）、检测装备等，博众半导体的共晶贴片机代表高精度工艺。

• 质料方面，低介电常数（low-k）质料、高导热硅胶等提升电气性能和散热效率。

二、焦点市场应用领域

1. 高性能盘算（HPC）与AI

• 应用场景：GPU、AI加速器（如英伟达H100）、云端效劳器。

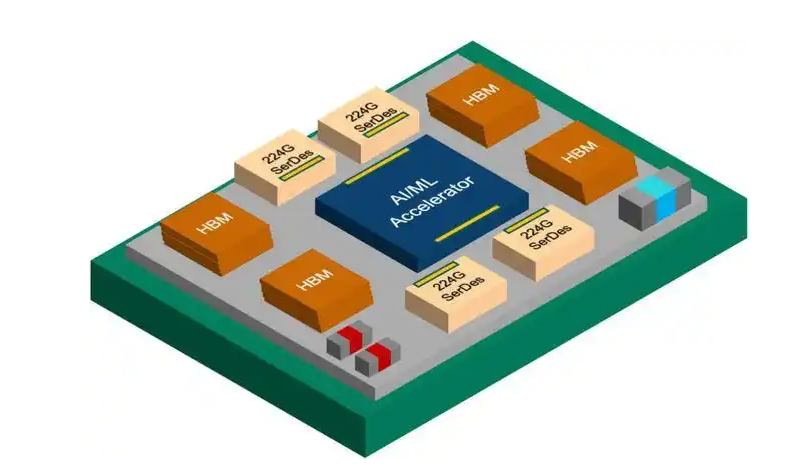

• 手艺需求：通过2.5D/3D封装集成HBM和盘算芯片，降低数据传输延迟（如台积电CoWoS支持AMD MI300X芯片堆叠）。

2. 移动装备与消耗电子

• 智能手机：苹果A系列、华为麒麟芯片接纳FOWLP和扇出封装，缩小体积并提升能效。

• 可衣着装备：小型化需求推动晶圆级封装（WLP）和系统级封装（SiP）应用。

3. 汽车电子

• ADAS与自动驾驶：特斯拉HW4.0接纳三星FOSiP封装，集成传感器和AI芯片，知足高可靠性要求。

• 电源治理：甬矽电子等厂商通过SiP手艺整合电源
  ？，提升汽车电子集成度。

4. 5G通讯与物联网（IoT）

• 基站与射粕习端：Qorvo等企业使用扇出封装集成射频芯片和滤波器，支持高频信号传输。

• 物联网终端：低功耗、小型化需求推动WLP和微凸块（MEP）手艺应用。

三、市场趋势与竞争名堂

1. 市场规模与增添

• 全球先进封装市场2022年达380亿美元，预计2029年以7.7% CAGR增添至700亿美元，亚太地区占比超50%。

• 细分领域中，嵌入式芯片（Chiplet）、2.5D/3D封装增速最快，2025年收入将超古板封装。

2. 竞争名堂

• 代工厂主导：台积电（InFO、CoWoS）、三星（X-Cube）、英特尔（Foveros）通过手艺迭代牢靠优势。

• 装备与质料供应商：ASM、KLA提供高精度装备

  ；杜邦、联瑞新材开发先进封装质料。

• 海内企业崛起：长电科技、通富微电等通过SiP和TSV手艺切入高端市场，文一科技专注封装装备国产化。

3. 未来趋势

• 手艺融合：异质集成与Chiplet生态加速，如台积电SoIC实现芯片间25μm间距互联。

• 绿色制造：环保质料和节能工艺成为政策驱动偏向，欧盟《芯片法案》要求降低封装能耗。

总结

先进封装通过结构立异和工艺突破，成为突破摩尔定律瓶颈的要害手艺。其应用已渗透至HPC、汽车、通讯等焦点领域，未来将向更小尺寸、更高集成度、更低功耗偏向演进。市场名堂中，代工厂与本土企业竞合加剧，手艺迭代与生态建设是竞争焦点。

先进封装芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
