以下是激光雷达芯片封装和组件板封装的流程及要害手艺剖析，综合了行业主流工艺和专利手艺：

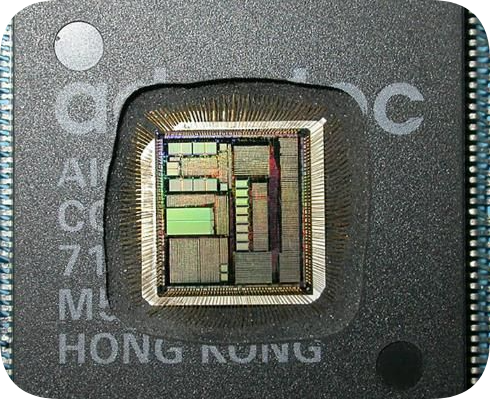

一、激光雷达芯片封装流程

1. 基板准备与预处置惩罚

• 接纳金属、陶瓷或有机质料基板，通过洗濯去除外貌污染物，确保平整度。

• 部分工艺需在基板上制作红外遮光层（如800-1000nm波段遮光质料），避免光滋扰。

2. 芯片附着与互连

• 固晶：使用导电胶或焊料将激光芯片（VCSEL/EEL）粘贴到基板，需准确对位。

• 键合：通过金线键合或倒装芯片手艺实现电气毗连，倒装手艺可缩短信号路径提升性能。

3. 封装与光学；

• 塑封/点胶：接纳环氧树脂或陶瓷质料包裹芯片，需控制温度/压力阻止空腔形成。

• 透光件集成：在封装层开窗并嵌入透光质料（如透明胶或滤光片），透光率需达90%以上。

4. 测试与可靠性验证

• 光电参数测试：检测功率、波长、光斑质量等。

• 情形测试：高温高湿、振动攻击测试封装结构密封性。

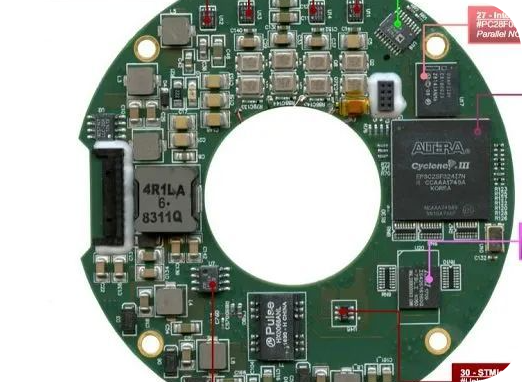

二、组件板封装流程

1. 基板制造

• 制作多层PCB或IC载板，通过激光开窗/开孔袒露焊盘，部分接纳铜柱填孔手艺增强导电性。

2. 芯片集成

• 多芯片堆叠：接纳3D封装或晶圆级封装手艺，实现ASIC与MEMS芯片的笔直集成。

• 异构集成：将激光芯片、驱动电路、传感器集成于单板，需解决热膨胀系数匹配问题。

3. 互连与封装

• 先进互连：使用TSV（硅通孔）或微凸块手艺实现高密度毗连。

• 模塑成型：接纳Open Molding工艺整体封装，保存滤光片等光学组件外露。

4. 系统级测试

• 功效验证：测试信号完整性、时序同步等系统级指标。

• 热治理测试：评估封装结构的热阻和散热效率。

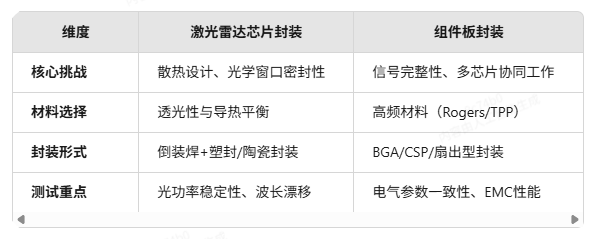

三、要害手艺差别

四、生长趋势

• 微型化：硅光子集成手艺实现片上激光雷达，尺寸缩小至芯片级。

• 高可靠性：接纳无空腔塑封工艺（如专利CNXXXX）提升耐高温高湿性能。

• 智能化：AI驱动的封装缺陷检测系统，提升良率至99.5%以上。

激光雷达芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
