国产第四代半导体质料（以氧化镓、金刚石、氮化铝为焦点）的先进性及焦点市场应用情形的综合剖析，连系海内手艺突破与工业结构睁开：

一、国产第四代半导体质料的先进性

1. 超宽禁带特征带来的性能突破

• 耐高压/高温：氧化镓（β-Ga?O?）禁带宽度达4.9eV，金刚石为5.5eV，氮化铝为6.2eV，远超第三代碳化硅（3.2eV）和氮化镓（3.4eV），使其击穿场强高达8MV/cm（硅的20倍以上），可遭受极端情形下的高压、高温工况。

• 低能耗高效率：氧化镓器件的理论消耗仅为硅的1/3000、碳化硅的1/6，导通特征为碳化硅的10倍，显著提升能源转换效率。

• 小型化与集成度：高功率密度特征允许器件体积更小，镌汰散热需求，降低系统本钱。

2. 制备手艺快速演进

• 中国电科46所乐成制备6英寸氧化镓单晶，抵达国际领先水平；

• 杭州镓仁半导体全球首次制备8英寸氧化镓单晶，推动工业化历程；

• 铭镓半导体实现4英寸氧化镓单晶衬底量产，突破外洋垄断。

• 大尺寸晶圆突破：

• 金刚石制备希望：接纳CVD法（化学气相沉积）的四方达、国机精工等手艺成熟度提升，推动金刚石在功率器件中的应用。

二、焦点市场应用场景剖析

1. 新能源汽车与电力电子

• 逆变器与充电器：氧化镓器件可缩小逆变器体积30%以上，提升功率密度，延伸电动车续航里程；在充电桩中实现高效快充，降低能耗。

• 智能电网/光伏逆变器：耐高压特征适配可再生能源发电场景，提升电能转换效率10%-15%，镌汰传输消耗。

2. 5G通讯与高频器件

• 氧化镓的高电子迁徙率（响应速率比硅快百倍）适用于5G基站射频器件，提升信号传输质量与速率；金刚石的高频特征在毫米波通讯中潜力显著。

3. 国防与特种领域

• 抗辐射、耐高温特征知足航天器推进系统、雷达、卫星通讯等极端情形需求；氮化铝在紫外探测器、高功率激光器中不可替换。

4. 光电子与传感应用

• 氧化镓用于深紫外探测器（如火灾预警、生化检测），锑化镓（GaSb）在红外探测、太阳能电池中性能突出。

三、国产化工业链结构与挑战

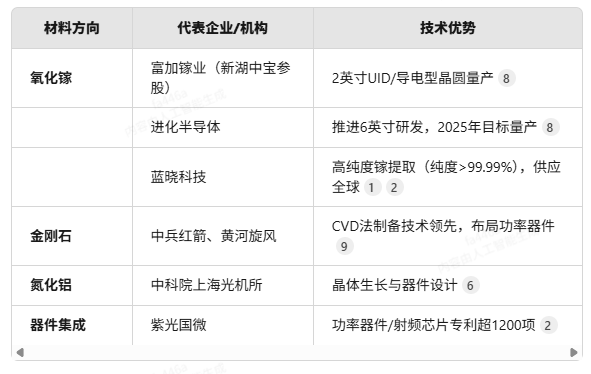

▋焦点企业及手艺卡位

▋工业化瓶颈

• 本钱与尺寸限制：氧化镓熔点高、易开裂，8英寸晶圆良率低；金刚石大面积制备手艺仍未成熟。

• 国际竞争差别：日本NovelCrystal垄断全球90%氧化镓晶圆市场，美国主导器件设计。

四、未来远景与政策支持

• 市场规模：预计2030年全球氧化镓功率器件市场达15亿美元，中国复合增添率超16%。

• 政策驱动：列入科技部“十四五”重点研发妄想，地方政策（如河南）加速氮化镓/碳化硅延伸手艺结构。

结论：国产第四代半导体在氧化镓领域已实现局部手艺领先，但需突破大尺寸制备与本钱瓶颈。短期聚焦新能源车、通讯基站等高端替换场景，中恒久向航空航天、智能电网扩展协同生态。

国产第四代半导体芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
