芯片级封装类型及未来半导体生长焦点作用剖析

一、芯片级封装主要类型

凭证搜索效果，芯片级封装手艺可按形状结构、毗连方法、集成度等维度分类，以下是主要类型及其特点：

二、未来半导体生长的焦点作用剖析

芯片级封装手艺正从“纯粹；ば酒毕颉疤嵘阅苡爰啥取钡囊巧，其焦点作用体现在以下维度：

1. 突破摩尔定律物理极限

• 3D封装与TSV手艺：通过笔直堆叠芯片和硅通孔互连，绕过古板制程微缩瓶颈。例如，日本东京科学研究所的BBCube架构接纳3D客栈盘算架构，将处置惩罚器单位直接置于DRAM客栈上方，显著提升内存带宽并降低功耗。

• 案例：台积电的CoWoS手艺已支持英伟达A100 GPU实现超大规模AI算力，成为AI芯片的标配。

2. 推动高性能盘算（HPC）与AI芯片生长

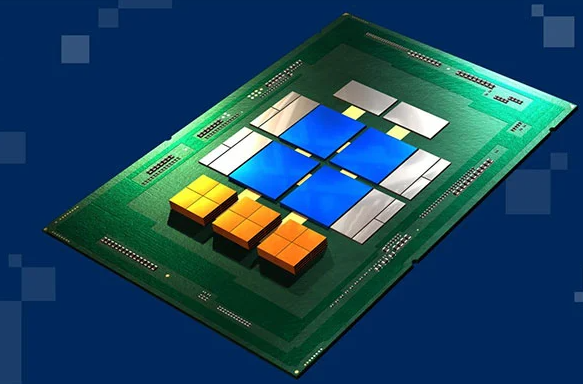

• 异构集成（Heterogeneous Integration）：通过SiP或2.5D封装整合差别工艺芯片（如CPU+GPU+FPGA+存储），知足AI芯片对算力和能效的需求。例如，AMD的EPYC处置惩罚器接纳多芯片？椋∕CM）封装，实现64核高性能盘算。

• 电性能优化：CSP和Flip-Chip封装大幅缩短信号路径，降低寄生效应，支持100MHz以上高频芯片稳固运行。

3. 支持新兴应用场景的小型化需求

• 轻薄化与柔性封装：挠性基片CSP和WLP手艺推动可衣着装备、柔性电子的生长。例如，东芝的挠性基片CSP适用于曲面屏智能手表。

• 微型化极限：微米级间距封装（如0.4mm焊球间距BGA）使5G射频芯片和毫米波雷达实现小型化。

4. 绿色制造与可一连生长

• 环保质料立异：低卤素环氧树脂、可接纳陶瓷基板等质料镌汰封装环节的碳足迹。

• 工艺节能：晶圆级封装（WLP）通过批量处置惩罚降低能耗，相比古板封装节能30%。

5. 提升测试与可靠性

• 智能化测试手艺：AI视觉检测系统和自动化测试装备（ATE）实现纳米级缺陷检测，提升良率。

• 热治理优化：CSP的芯片背面散热设计连系新型导热胶（如DPAS300粘合剂），解决高功耗芯片的散热难题。

三、未来趋势展望

1. 手艺融合：3D封装与Chiplet（芯粒）手艺连系，实现跨工艺节点芯片的异构集成。

2. 质料革命：有机-无机杂化质料（如DPAS300）、碳纳米管散热膜等新型质料替换古板塑料和陶瓷。

3. 应用扩展：从消耗电子向汽车电子（如自动驾驶芯片）、医疗装备（如植入式传感器）等领域渗透。

4. 标准化与本钱控制：通过晶圆级封装和SiP？榛杓平档拖冉庾氨厩，加速普及。

结论

芯片级封装手艺已成为半导体工业生长的“第二曲线”，其焦点价值在于通过结构立异、质料刷新和工艺优化，在物理极限下一连提升芯片性能、缩小尺寸并降低功耗。未来，封装手艺将与芯片设计、系统架构深度融合，成为驱动AI、5G、IoT等倾覆性手艺生长的要害引擎。

芯片封装洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
