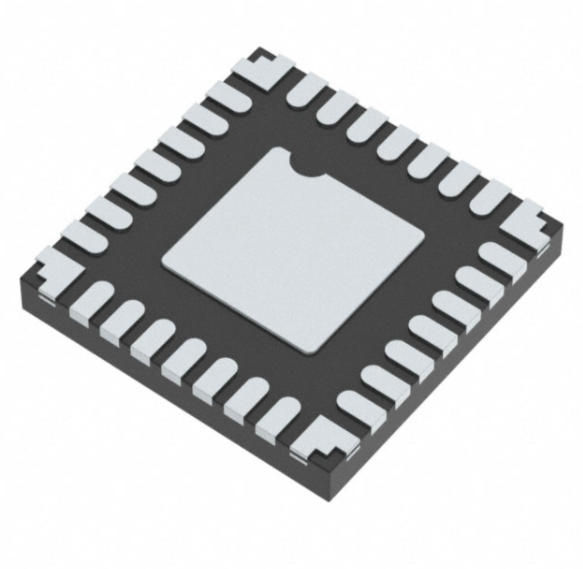

QFN芯片器件组装工艺流程、缺陷剖析及预防步伐建议

QFN芯片器件组装工艺流程

QFN的工艺流程与古板封装靠近
，以下为主要流程及要害环节:

1. 钢网设计：在QFN的自动装焊整个工艺流程中
   ，焊膏印刷是主要环节
   ，钢网是焊膏印刷历程中的工装
   ，其设计质量直接决议焊膏印刷的最终形状。QFN器件钢网设计包括钢网的厚度、网板的开孔设计要领和中央散热焊盘的处置惩罚。

2. 焊膏印刷：需控制好印刷方法、刮刀印刷压力、钢网与印制板贴合水平、焊膏和钢网脱离速率等因素
   ，以准确控制焊膏转移量和印刷量。早先接纳人工手动印刷保存诸多问题
   ，应只管接纳更精准的印刷方法。

3. 贴片：使用高精度贴片机
   ，包管器件贴装程序的精准和贴片压力适当。贴片机的贴装压力规模为0.5N - 7.0N
   ，关于引脚间距为0.5mm的QFN封装器件
   ，贴装压力可控制在3.0N - 4.0N。在器件贴装完成回流焊以前
   ，对QFN器件的贴装质量举行自检
   ，以便发明器件极性偏向装反、器件偏移和焊锡桥连等贴装缺陷。

4. 回流焊接：回流焊接接纳合适的温度曲线。例如关于有铅焊膏Sn63Pb37
   ，熔点为183℃
   ，通常再流焊接峰值温度为210 - 230℃。连系印制电路板上其他元器件类型
   ，微调天生新的回流温度曲线
   ，设置好预热保温区、预再流区、再流区和冷却区的升温速率、时间等参数。

常见组装工艺缺陷剖析

桥连缺陷

引起QFN焊端间桥连缺陷的因素主要有：焊膏量局部过多、焊膏坍塌、焊膏印刷不良、引脚变形、贴片偏移量大、钢网开窗与焊盘的匹配性欠好、焊盘尺寸不切合要求、印制电路板的制造质量（如阻焊间隙、厚度及喷锡厚度的影响）等。

其他缺陷

如钢网设计不对剖析导致焊膏印刷量过大
，且在焊接历程中影响气体的排放
，容易造成焊球朴陋、飞溅等缺陷。

预防步伐建议

焊盘设计优化

对QFN导电焊盘和中心散热焊盘的尺寸和间距举行优化
，使其切合《表贴元件焊盘设计规范》等相关标准。例如
，确保导电焊盘和中心散热焊盘的间隙不小于划定的最小值0.15mm。

钢网设计刷新

针对中心电气焊盘
，钢网开孔尺寸与印制板上对应焊盘一致；针对中心散热焊盘
，阻止设计方形的整体开孔
，可接纳其他合理的开孔方法以控制焊膏印刷量和利于气体排放。同时
，凭证QFN封装器件引脚间距等情形
，合理设计钢网厚度
，关于引脚间距为0.5mm的细密元件
，应选择更合适的钢网厚度。

提高焊膏印刷质量

接纳更精准的焊膏印刷方法
，阻止人工手动印刷带来的问题
，确保刮刀印刷压力匀称、钢网与印制板贴合细密、焊膏和钢网脱离速率易于控制
，从而准确控制焊膏转移量和印刷量。

严酷贴片操作

包管贴片机的贴装程序精准
，控制好贴片压力。在贴装完成回流焊前举行严酷的自检
，实时发明并纠正贴装缺陷。

优化回流焊接参数

凭证QFN封装器件和印制电路板上其他元器件的特征
，微调回流焊接温度曲线
，控制好各温区的升温速率、时间等参数
，确保焊接质量。

QFN芯片封装洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种
，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物
，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
