氮化铝陶瓷基板封装工艺手艺流程与焦点市场应用全剖析

一、质料特征与焦点优势

界说

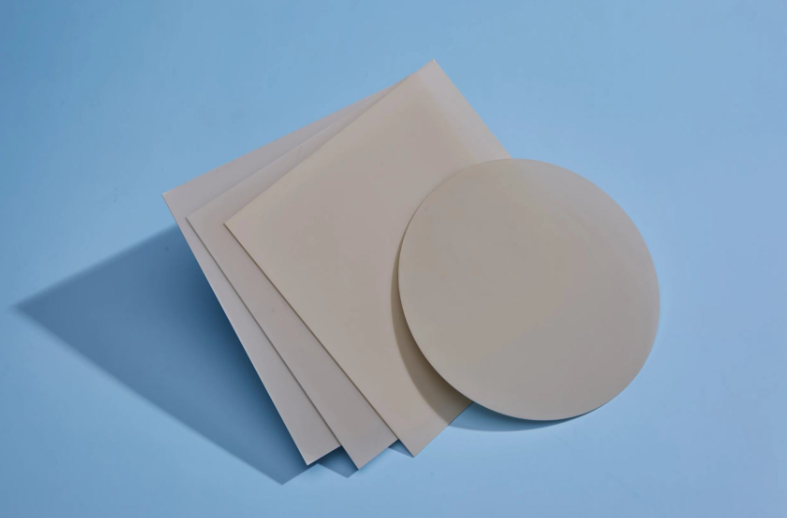

氮化铝（AlN）陶瓷基板是一种以高纯度氮化铝粉末为质料，通过烧结工艺制成的高性能陶瓷质料，具有高热导率、高绝缘性、优异机械强度及抗热震性，是高端电子封装的要害基础质料。

要害事实与趋势

• 热导率：海内量产水平150-220W/m·K，外洋最高达250W/m·K，是氧化铝陶瓷（24W/m·K）的7-8倍，靠近氧化铍（280W/m·K）但更清静环保。

• 性能平衡：热膨胀系数（4.5×10??/℃）与硅芯片（3.5×10??/℃）匹配，阻止热应力开裂；电阻率达10??Ω·cm，知足高压绝缘需求。

• 替换趋势：逐步取代氧化铝陶瓷（中低功率）和氧化铍陶瓷（剧毒、高本钱），成为高密度电子封装首选质料。

数据比照

二、制备工艺与手艺流程

界说

氮化铝陶瓷基板的制备需经由粉末合成、成型、烧结及后处置惩罚等环节，焦点在于控制质料纯度、微观结构及金属化兼容性。

要害工艺剖析

1. 粉末制备：

• 主流要领：氧化铝碳热还原法（工业首选，本钱低但需高温）、铝粉直接氮化法（纯度高但转化率受限）。

• 手艺难点：需控制粉末粒径（1-5μm）及漫衍匀称性，阻止后续烧结缺陷。

2. 成型工艺：

• 流延成型：可制备10μm-1mm超薄基板，适合细密电路（如5G射频？椋，类似“摊鸡蛋饼”控制厚度；

• 干压/压模成型：适合厚板（>1mm）或重大结构（如陶瓷插芯），但精度较低。

3. 烧结与后处置惩罚：

• 烧结条件：氮气气氛下1600-1800℃烧结，添加Y?O?等助剂提升致密度；

• 金属化工艺：薄膜溅射（适合高频信号）、厚膜印刷（本钱低，适合功率器件），需解决界面结协力问题。

手艺挑战

• 外貌质量：流痕、裂纹等缺陷影响制品率，海内部分企业仍保存本钱与工艺稳固性矛盾；

• 金属化兼容性：粗糙外貌导致金丝键合易脱焊，需优化溅射工艺。

三、焦点应用领域与市场需求

界说

基于高热导、耐高压特征，氮化铝基板普遍应用于高功率、高频电子器件的散热与封装场景。

重点应用场景

1. 功率电子：

• IGBT？椋旱缍的姹淦鳌⒐斓澜煌ㄇＲ低，降低事情温度20-30℃，提升寿命；

• 汽车电子：电驱系统、电池治理？，适配SiC/GaN第三代半导体。

2. 5G与通讯：

• 基站射频功放（PA）、毫米波天线，薄板设计（<0.5mm）降低寄生电容，优化信号传输。

3. 高端制造：

• 医疗装备：CT机X射线管、高频手术刀电路；

• 航空航天：发念头控制系统，耐受-50℃~1000℃极端情形。

市场数据

• 规模展望：2025年全球氮化铝陶瓷基板市场将超15亿美元，年复合增添率（CAGR）12%[行业推算，连系5G与新能源车渗透率]；

• 区域名堂：日本（京瓷、住友）手艺领先，海内企业（金瑞欣、天岳先进）加速替换，本钱较外洋低30%

四、竞争名堂与未来趋势

界说

全球市场泛起“手艺领先（日本）+本钱优势（中国）”双轨名堂，未来增添驱动来自第三代半导体与新能源工业。

竞争动态

• 国际玩家：京瓷（热导率250W/m·K）主导高端市场，住友化学着重汽车电子领域；

• 海内突破：金瑞欣接纳激光切割（皮秒/飞秒激光无热损伤），实现最小10μm精度加工[4]；天岳先进量产180W/m·K基板，进入华为供应链[3]。

未来趋势展望

• 手艺迭代：薄型化（50μm以下）、多层布线（类似PCB）、集成散热通道；

• 需求爆发点：全球新能源车渗透率超50%发动IGBT需求，5G基站数目年增20%拉动射频？椴晒篬3][行业数据]。

氮化铝陶瓷基板洗濯的水基洗濯剂

SP300是一种专用于氧化铝、氮化铝陶瓷基板洗濯的水基洗濯剂，配合超声波洗濯工艺，能有用去除陶瓷基板外貌的激光钻孔残留、灰尘、油污等污垢，使陶瓷基板后续的金属化具有优异的结协力。

芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
