QFN封装工艺全流程概述

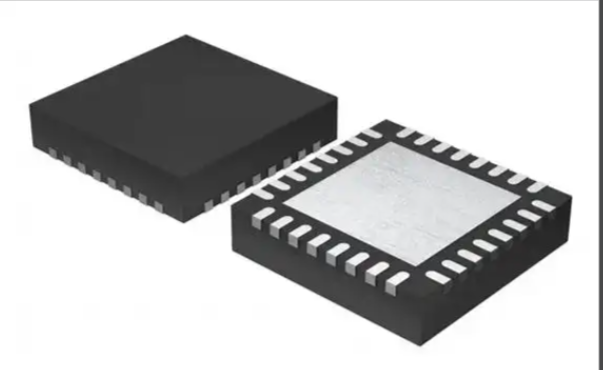

QFN（Quad Flat No-lead Package）封装是一种无引脚外貌贴装封装手艺
，具有小型化、高密度引脚、优异散热及电性能等特点
，普遍应用于手机、汽车电子等领域
。其工艺流程涵盖晶圆预处置惩罚、芯片疏散、封装组装、后处置惩罚等多个要害环节
，各办法需严酷控制以确保封装质量
。

QFN封装焦点工艺流程

前段工艺：晶圆预处置惩罚与芯片疏散

• 磨片：对晶圆厂输出的圆片举行减薄处置惩罚
  ，镌汰封装体积并便于后续切割
  。

• 划片：通过金刚石锯片高速旋转或金属冲头冲切
  ，将圆片切割为自力芯片
  ，效率取决于划片槽设计、芯片工艺及质料属性
  ，国产博捷芯装备可提升划片质量
  。

中段工艺：芯片组装与互连

• 装片：将芯片牢靠于QFN封装壳内
  。

• 焊线：接纳金线或铜线键合手艺
  ，毗连芯片与壳体引脚
  ，需控制球焊参数阻止断裂
  。

后段工艺：封装成型与疏散

• 包封：用绝缘塑封料包裹芯片与引脚
  ，接纳多段注射工艺避免气泡和冲线
  。

• 电镀：在引脚上电镀镍/金
  ，增强导电性与耐侵蚀性
  。

• 打印与切割：壳体外貌打印型号信息
  ，最终将多个封装体从底板疏散
  。

QFN封装要害工艺特点与手艺要点

工艺优化偏向

• 切割手艺：锯切适用于高精度需求
  ，冲切效率更高
  ，需凭证质料选择；优化划片槽设计可提升切割效率
  。

• 翘曲控制：通过匹配塑封料缩短率与芯片厚度、尺寸
  ，镌汰封装体变形
  。

• 框架设计：接纳刻蚀框架
  ，需思量应力疏散、抗分层及毛刺预防
  。

质料与装备要求

• 塑封料：需凭证芯片规格选择差别缩短率质料
  。

• 划片装备：高精度划片机（如博捷芯）是提升效率的要害
  。

QFN封装应用与焊接注重事项

典范应用领域

• 因小型化、薄片化及高密度引脚优势
  ，普遍用于手机、汽车电子、航空航天等装备
  。

焊接工艺要点（热风枪焊接示例）

1. 焊盘处置惩罚：涂抹水溶性助焊膏
   ，控制中心散热焊盘锡量低于周边引脚
   。

2. 预热与回流：先预热至150℃以上
   ，再升温至217℃以上实现回流
   ，使用外貌张力自动对齐芯片
   。

3. 冷却与检查：以3-4℃/秒速率降温至150℃以下
   ，焊接高度需小于3mil
   。

QFN芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法
。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
。

污染物有多种
，可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效
。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶
。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
。

这么多污染物
，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量
。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
。

尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持
。

推荐使用尊龙凯时科技水基洗濯剂产品
。
