共封装光学（CPO）封装工艺全流程及焦点市场应用生长情形剖析

第一部分：CPO手艺概述

1.1 什么是CPO？

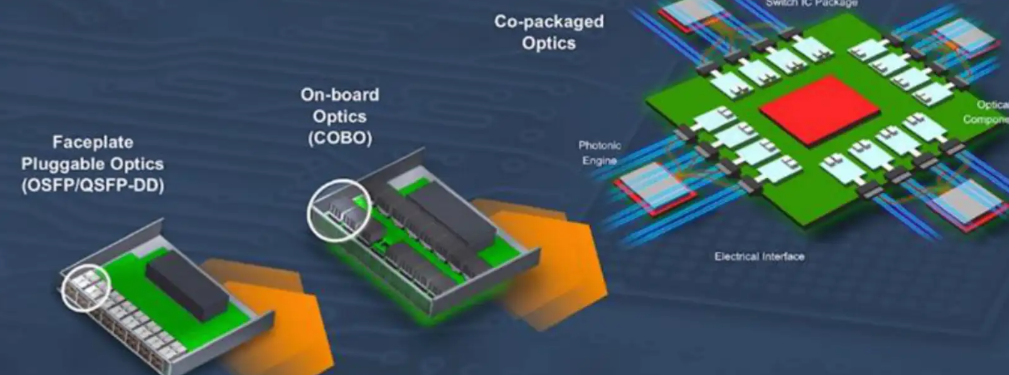

共封装光学（CPO）是一种先进的封装手艺，它将硅光芯片（或古板III-V族光芯片）、电子芯片（通常是ASIC，如交流芯片、CPU/GPU）在统一基板或插槽上高密度地集成在一起。它与古板可插拔光？椋ㄈ鏠SFP-DD）的要害区别在于：光引擎被从装备前面板移出，并安排在高性能盘算芯片（ASIC）的周围，通过极短的高密度互连（如硅中介层、硅光平台）举行毗连，从而显著镌汰尺寸、功耗和延迟。

1.2 为什么需要CPO？——焦点驱动力：功耗与带宽墙
随着AI/ML、HPC、云盘算和数据中心流量的爆炸式增添，古板可插拔光？榈墓暮痛砻芏燃唇执锛。特殊是用于CPO的交流芯片ASIC的功耗已凌驾800W，其SerDes（串行器/解串器）部分的功耗占比高达30%-50%。将高速电信号传输到前面板的光？樾枰睦ぞ嗬氲腜CB走线，这会带来重大的信号完整性问题和高功耗。CPO通过将光互连紧靠ASIC，极大地缩短了高速电通道的长度，从而大幅降低功耗（可降低~30-50%）、提高带宽密度、降低单位比特本钱并镌汰延迟。

第二部分：CPO封装工艺全流程详解

CPO的封装流程极其重大，涉及硅光、先进封装、高频/高频热设计等多个领域的融合。其焦点流程可归纳综合为以下几个要害阶段：

流程总览图:
[光芯片/电芯片制备] -> [基板/中介层制备] -> [芯片贴装与互连] -> [光学耦合与瞄准] -> [封装与散热] -> [测试与老化]

2.1 光芯片与电芯片制备

• 光芯片 (Optical Chip):

• 主流手艺路径： 硅光（SiPh）和III-V族（如InP）质料系统。硅光因其CMOS工艺兼容性、高集成度和低本钱潜力成为主流选择。

• 制备： 在硅晶圆上通过光刻、蚀刻、沉积等标准CMOS工艺制作光波导、调制器、光电探测器（PD）、光栅耦合器或边沿耦合器等元件。

• 光源： 硅自己不发光，因此需要外部光源。现在主流计划是通过异质集成将III-V族质料制成的外置激光器（通常封装在单独的激光芯片上）的光耦合到硅光芯片中。

• 电芯片 (Electrical Chip):

• 焦点： 高性能盘算ASIC（如交流机ASIC、AI加速器）。这些芯片通常接纳最先进的制程节点（如5nm、3nm）制造，集成数百个高速SerDes通道。

• 要害特征： 需要针对CPO举行协同设计，例如优化SerDes架构（可能接纳更低功耗的NRZ或PAM4调制）、结构以利便与光引擎毗连。

2.2 基板/中介层 (Substrate/Interposer) 制备
这是实现高密度电互连的基石。

• 质料： 硅中介层（Silicon Interposer）、玻璃基板、或具有再布线层（RDL）的有机基板。

• 工艺： 在基板上通过半导体工艺制作硅通孔 (TSV) 和高密度走线。TSV用于实现基板上下外貌的笔直互连，而微米级的走线用于毗连ASIC的凸点（Bump）和光引擎的凸点。

• 功效： 充当ASIC和光引擎之间的“高速公路”，提供数千条超短、低消耗的电毗连通道。

2.3 芯片贴装 (Die Attachment) 与互连 (Interconnection)
这是将差别芯片集成到基板上的要害办法。

• 贴装： 使用高精度取放装备（Pick & Place）将ASIC芯片和光引擎芯片（可能是一个或多个）贴装到基板的指定位置。

• 互连手艺：

• 主流： 混淆键合 (Hybrid Bonding) 和 微凸块 (Microbumps)。

• 混淆键合： 是前沿手艺，直接通过铜-铜键合实现芯片与基板的毗连，间距可小于10?m，提供了最高的互连密度和带宽，但工艺难度和本钱极高。

• 微凸块： 现在更成熟的手艺，使用细小的焊料凸点举行毗连，间距通常在35-55?m规模。

2.4 光学耦合与瞄准 (Optical Coupling & Alignment)
这是CPO工艺中最难、最要害的环节之一，直接决议光链路性能。

• 挑战： 未来自外部激光器或光纤的光高效地耦合到微米级别的硅光波导中。

• 耦合方法：

• 边沿耦合 (Edge Coupling): 光纤瞄准芯片侧面。耦合效率高，但瞄准精度要求极高（亚微米级），且不适合晶圆级测试。

• 光栅耦合器 (Grating Coupler): 光纤从芯片上方笔直瞄准光栅。放宽了瞄准精度要求（±2.5?m），便于晶圆级测试和封装，但会引入较大消耗和波长敏感性。

• 瞄准与牢靠： 使用自动或被动瞄准手艺，找到最大光功率传输点，然后用紫外（UV）胶水或激光焊接永世牢靠。这是一个高精度、耗时的历程。

2.5 封装与散热 (Packaging & Thermal Management)

• 封装： 将集成好的？槊芊庠谝桓霰；ね饪悄，提供机械；ぁ⑶樾胃衾牒偷缙涌。需要充分思量射频信号和光信号的屏障。

• 散热： CPO的最大挑战之一。ASIC和激光器都是重大的热源，而硅光器件（如调制器）的性能对温度极其敏感。必需接纳先进的散热解决计划，如微通道液冷（Microchannel Liquid Cooling）、均热板（Vapor Chamber）和定制散热器，将热量高效地从芯片内部带走，并维持整个？榈奈露任裙。

2.6 测试与老化 (Testing & Burn-in)

• 挑战： CPO？榧珊，古板的芯片级测试（如探针卡测试）无法举行，险些所有测试都必需在封装后举行。

• 要领： 需要开发全新的测试战略和接口，通过基板上的测试点或专用接口，同时对电功效和光功效举行测试。老化测试用于筛选早期失效产品，确？煽啃。

第三部分：焦点市场应用生长情形剖析

CPO并非万能手艺，其应用由极高带宽和极低功耗的需求驱动。

3.1 焦点应用市场

1. 超大规模数据中心与云网络 (Hyperscale Data Centers & Cloud Networking):

• 应用场景： 数据中心内部网络（AI/ML集群互连、Spine-Leaf交流机互连）、数据中心互联（DCI）。

• 驱动力： AI训练（如万亿参数模子）需要成千上万个GPU高速互联（NVLink, InfiniBand），交流机端口速率正从800G向1.6T、3.2T演进，古板可插拔？榈墓暮兔芏纫盐薹ㄖ。CPO是下一代交流机的必定选择。微软、谷歌、Meta、亚马逊等云巨头是主要推动者。

2. 高性能盘算 (HPC) 与人工智能 (AI):

• 应用场景： 国家级超算中心、企业级AI盘算集群。用于毗连盘算节点、加速卡和存储单位。

• 驱动力： 解决“带宽墙”和“功耗墙”，确保盘算资源不被数据传输瓶颈所拖累。

3. 特定电信网络 (Telecom):

• 应用场景： 未来6G基站的前传/回传网络、焦点网路由器。

• 现状： 相关于数据中心，电信领域对可靠性、情形顺应性和本钱的要求更苛刻，CPO的渗透会晚于数据中心市场。

3.2 市场名堂与主要玩家

• 交流机芯片厂商: 博通 (Broadcom)、Marvell 是向导者，均已推出支持CPO的交流机ASIC和参考设计。

• 光？/器件厂商: 思科（Acacia）、Intel（其硅光手艺已出售给Jabil）、Coherent（原II-VI）、Source Photonics、华为、中兴、亨通光电、中际旭创 等都在起劲研发CPO光引擎息争决计划。

• 代工与封测厂: 台积电 (TSMC)、英特尔 在先进封装（如CoWoS, EMIB）方面提供支持。日月光 (ASE) 等古板封测厂也在起劲结构。

• 最终用户: 微软、谷歌、Meta等云盘算巨头是焦点用户和标准制订者（如COBO, OIF）。

3.3 生长趋势与挑战

• 生长趋势:

• 手艺融合： CPO是硅光手艺、先进封装（2.5D/3D）、和CMOS工艺融合的最终体现。

• 标准制订： 行业组织（如OIF、COBO）正在加速制订CPO的配合标准，以增进生态生长和互操作性。

• 从“Co-packaged”到“On-package”： 未来光引擎可能通过更细密的方法（如3D堆叠）直接集成在ASIC封装之上。

• 主要挑战:

• 高本钱： 现在研发和制造本钱极高，需要重大的出货量来摊薄。

• 手艺重大性： 光学耦合、散热、测试和可靠性都是重大挑战。

• 供应链与生态： CPO倾覆了古板的光？楣┯α，需要芯片厂商、光器件厂商、代工厂、系统厂商深度相助，建设新的生态系统。

• 可维护性/可修复性： CPO？樗鸹悼赡苄枰婊徽霭蹇，而非像可插拔？槟茄恍杼婊灰桓瞿？，这对运维提出了新要求。

3.4 生长时间线

• 2023-2025年： 手艺验证和小规模试点安排阶段。主要应用于超算和顶级AI集群。

• 2026-2028年： 最先规模商用，成为超大规模数据中心1.6T/3.2T交流机的主流手艺。

• 2028年以后： 随着手艺成熟和本钱下降，向更普遍的数据中心和电信市场渗透。

第四部分：总结

共封装光学（CPO）是应对后摩尔时代数据传输瓶颈的倾覆性手艺。它通过将光互连极致地靠近盘算焦点，从基础上解决了功耗和带宽密度问题。其封装工艺是半导体先进封装和硅光手艺的集大成者，重漂后极高。

现在，CPO正处于从实验室走向大规模商用的前夜，其焦点驱动力来自于AI革命对算力网络的极致要求。虽然面临本钱、手艺和生态的挑战，但其在超大规模数据中心和HPC/AI领域的应用远景很是明确。未来几年，我们将看到CPO手艺逐步成熟并成为高速互连领域的新基石。
