关于国产IGBT？榈姆掷唷⒐ひ辗庾奥肪丁⑹谐〗沟阌τ眉吧で樾蔚淖酆掀饰。
IGBT（绝缘栅双极型晶体管）是能源变换与传输的焦点器件 ，被誉为电力电子装置的“CPU”。其国产化历程直接关系到我国新能源发电、新能源汽车、工业控制等要害领域的供应链清静和工业竞争力。
国产IGBT？榈姆掷嘤牍手髁鞅曜家恢 ，主要依据电压品级和封装形式举行划分。
1. 按电压品级分类：
这是最焦点的分类方法 ，直接决议了其应用场景。
低压IGBT (600V及以下)：主要用于家电、小功率变频器等领域 ，现在国产化水平最高 ，竞争强烈。
中压IGBT (650V - 1700V)：这是现在市场需求最大、国产替换希望最快的领域。
650V/750V：主要用于光伏逆变器、小型电动汽车。
1200V：应用最普遍的电压品级 ，笼罩工业变频器、新能源车电控系统、光伏/风电逆变器、充电桩等。
1700V：主要用于光伏逆变器、风电变流器、中大功率工业传动。
高压IGBT (3300V及以上)：
3300V/4500V：应用于轨道交通（机车牵引）、高压变频器、智能电网。
6500V及以上：用于电力传输、轨道交通等极端高压领域。此领域手艺门槛最高 ，现在主要由英飞凌、三菱等外洋巨头垄断 ，国产厂商（如中车时代电气）已实现突破并最先批量应用。

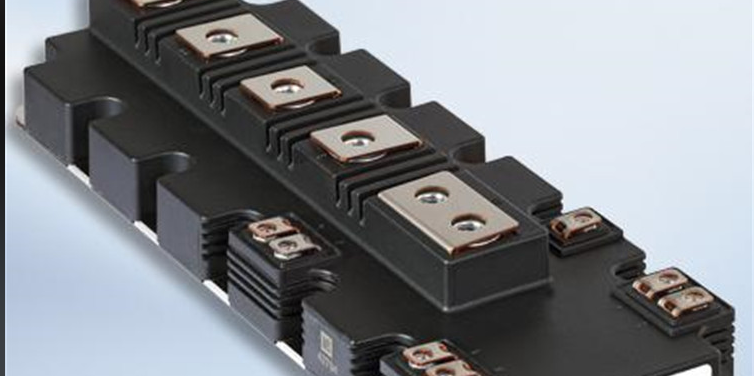

2. 按封装形式和拓扑结构分类：
按封装：
工业标准？椋喝绯＜陌肭拧⑷拧IM（功率集成？椋⒘ノ/七单位？榈。这是市场的主流。
特殊封装？椋喝缬糜谛履茉雌档钠导赌？椋ㄒ蟾呖煽啃浴⒐β恃泛腿妊纺芰Γ⒅悄芄β誓？(IPM)（将IGBT芯片、驱动电路、 ；さ缏芳梢惶澹⑺芊饽？榈。
按拓扑：
单管封装：主要用于小功率场合。
半桥？椋鹤畛＜慕峁。
全桥？椋
Boost/PIM？椋航髑拧⒅贫ノ缓湍姹涞ノ患稍谝黄 ，常用于变频空调、变频器等。
逆导/逆阻？椋焊冉耐仄 ，可减小系统体积和本钱。
国产IGBT的生长遵照着一条从“封装代工”到“芯片设计”再到“全工业链自主”的清晰手艺路径。
1. 芯片手艺（焦点）：
晶圆工艺：从古板的Planar（平面栅） 手艺 ，周全过渡到Trench Field Stop（沟槽栅场阻止） 手艺。这是目今1200V及以下电压品级的主流手艺 ，能显著降低导通消耗和开关消耗。
微沟槽（Micro Pattern Trench）手艺：这是最新的生长趋势（如英飞凌的第七代手艺） ，通过优化沟槽结构 ，进一步降低消耗和体积。海内领先厂商（如斯达半导、中车时代电气）已跟进研发并取得突破。
晶圆类型：从外延片（EPI）向薄片加工（Field Stop层） 手艺生长 ，对晶圆减薄和背面工艺要求极高。

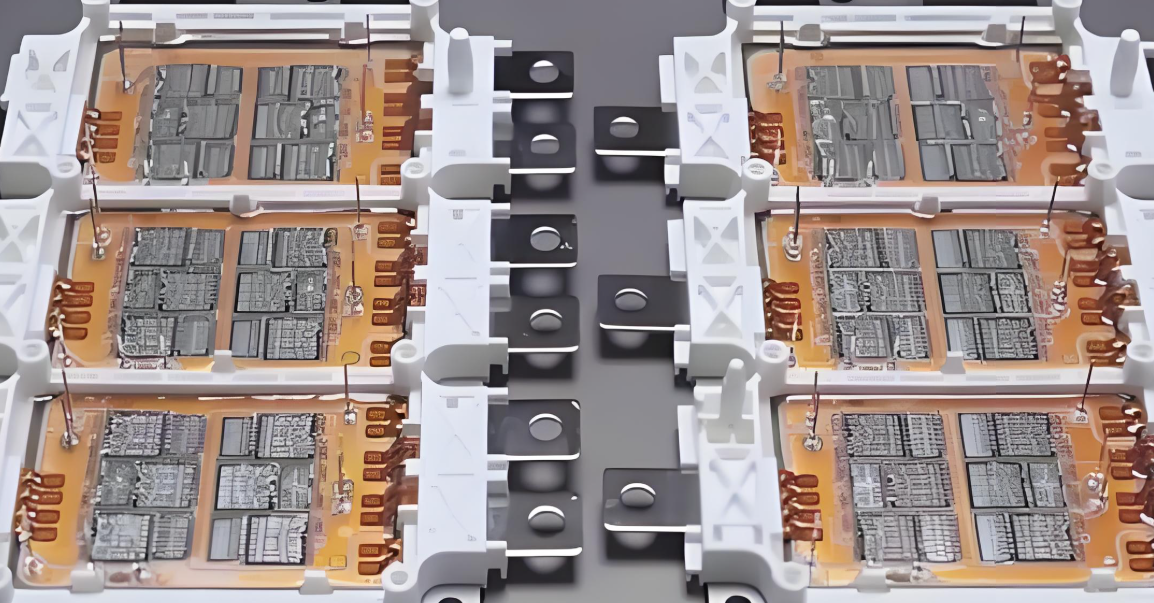

2. 封装手艺（包管可靠性的要害）：
封装手艺是决议？楣β拭芏取⑸⑷饶芰褪倜囊。国产封装手艺正从古板向先进演进。
古板焊接式封装：
接纳芯片焊接（Die Attach）→ 铝线键合（Wire Bonding） 的经典工艺。
劣势：铝线键合点易疲劳断裂 ，成为恒久可靠性的薄弱环节 ；热阻较大。
先进封装手艺（国产重点突破偏向）：
铜线键合/铝带键合：替换铝线 ，提高载流能力和抗疲劳性能。
银烧结（Silver Sintering）：替换古板焊料 ，将芯片贴片 ，大幅提高毗连层的导热性和耐高温性 ，显著延伸寿命。已成为汽车级？榈谋昱涔ひ。
双面冷却（Dual Side Cooling）：在？樯舷铝矫婢杓粕⑷韧ǖ ，散热效率提升50%以上 ，是实现高功率密度的要害。
无键合线/平面互连手艺：如SKiN（英飞凌）、Press Pack 等 ，彻底消除键合线 ，可靠性最高。海内厂商处于研发追赶阶段。
塑封手艺：接纳环氧树脂模塑取代古板的陶瓷基板与硅凝胶 ，具有更优的本钱、防潮性和抗侵蚀能力 ，适合对本钱敏感的工业及消耗领域。
国产化路径：早期通过购置外洋芯片举行封装测试（Fabless+封测）进入市场 ，逐步积累手艺和客户。现在头部厂商均已实现芯片设计→晶圆制造（代工或自建产线）→先进封装→测试的全工业链自主可控（IDM模式或虚拟IDM模式）。
国产IGBT的崛起与下游应用的爆发细密相关 ，其市场渗透率因应用领域而异。
1. 新能源汽车（最大简单市场 & 增添引擎）
应用：电控系统（主逆变器）、车载充电机（OBC）、直流变换器（DC-DC）。
要求：高可靠性、高功率密度、高结温事情能力。
国产情形：渗透率迅速提升。比亚迪半导体（自供为主）、斯达半导、中车时代电气、士兰微等已在海内众多主流车厂（如比亚迪、广汽、蔚来、小鹏等）实现大规模量产交付 ，市场份额已凌驾50%。但在最顶尖的800V高压平台车型上 ，仍部分接纳入口品牌。
2. 光伏/储能（国产替换主战。
应用：光伏逆变器（组串式和集中式）、储能变流器（PCS）。
要求：高性价比、高可靠性、长寿命。
国产情形：替换率很是高 ；⒀艄獾缭吹热蚬夥姹淦骶尥反笞诮幽晒鶬GBT（如斯达、宏微、新洁能等） ，推动了国产器件的快速验证和上量。在此领域 ，国产厂商已具备极强的竞争力 ，占有了绝大部分市场份额。
3. 工业控制（基本盘市。
应用：变频器、伺服驱动器、工业电源、电焊机等。
要求：稳固、耐用、宽温度规模事情。
国产情形：中低端市场已基本国产化 ，竞争强烈。高端大功率变频器市场仍由英飞凌、三菱等占有 ，但国产厂商正依附性价比和外地化效劳优势逐步渗透。
4. 轨道交通（手艺高地）
应用：机车牵引变流器。
要求：超高电压、超大电流、极端可靠性。
国产情形：中车时代电气一家独大 ，依托中国中车的内部需求 ，已完全实现高压IGBT（3300V-6500V）的自主化 ，突破了外洋垄断 ，是国产IGBT手艺实力的最高体现。
5. 智能家电 & 消耗电子
应用：变频空调、变频冰箱、洗衣机等。
要求：低本钱、高性价比。
国产情形：完天下产化 ；笪ⅰ⑹坷嘉ⅰ⑿陆嗄艿瘸坦┯α舜笞贗PM和分立器件 ，市场成熟。
1. 现状总结：
优势：重大的本土市场需求拉动 ；国家政策强力支持 ；头部企业已突破手艺门槛 ，实现中压领域规 ；坎 ；在性价比和外地化效劳上具有显着优势。
挑战：高端芯片性能（如第7代微沟槽手艺）与外洋顶尖水平仍有差别 ；晶圆制造产能和良率仍需提升 ；要害质料（如高端IGBT硅片、基板）依赖入口 ；车规级认证和品牌信任度需要时间积累。
2. 未来生长趋势：
手艺层面：向更小尺寸、更低消耗、更高事情结温生长。追赶微沟槽手艺、逆导型RC-IGBT、碳化硅（SiC）复合封装等前沿手艺。先进封装（双面散热、银烧结）将成为标配。
模式层面：IDM模式将成为头部企业的必定选择 ，以增强对芯片设计、制造和封测全流程的掌控 ，包管产能和品质。
市场层面：替换历程将从中低端向高端（800V平台、高端工业）延伸 ；从替换设计向原始设计延伸。与国际巨头的周全竞争即将到来。
产能层面：随着多家厂商的12英寸晶圆产线投产 ，产能将大幅释放 ，市场竞争将越发强烈 ，但同时也有助于降低本钱 ，进一步扩大国产优势。
总而言之 ，国产IGBT工业已经走出了“从无到有”的阶段 ，正在履历“从有到强”的深刻厘革 ，在多个要害应用领域已成为不可忽视的实力 ，并逐步向全球工业链的高端迈进。
IGBT功率？橄村剂-尊龙凯时科技芯片封装前锡膏助焊剂洗濯剂先容：
水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要 ，一旦选定 ，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。
污染物有多种 ，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气 ，通电后爆发电化学迁徙 ，形成树枝状结构体 ，造成低电阻通路 ，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层 ，在PCB板表层下生长枝晶。除了离子型和非离子型污染物 ，尚有粒状污染物 ，例如焊料球、焊料槽内的浮点、灰尘、灰尘等 ，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。
这么多污染物 ，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中 ，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素 ，焊后必定保存热改性天生物 ，这些物质在所有污染物中的占有主导 ，从产品失效情形来而言 ，焊后剩余物是影响产品质量最主要的影响因素 ，离子型残留物易引起电迁徙使绝缘电阻下降 ，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大 ，严重者导致开路失效 ，因此焊后必需举行严酷的洗濯 ，才华包管电路板的质量。
尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。
尊龙凯时科技运用自身原创的产品手艺 ，知足芯片封装工艺制程洗濯的高难度手艺要求 ，突破外洋厂商在行业中的垄断职位 ，为芯片封装质料周全国产自主提供强有力的支持。
推荐使用尊龙凯时科技水基洗濯剂产品。
尊龙凯时科技致力于为SMT电子外貌贴装洗濯、功率电子器件洗濯及先进封装洗濯提供高品质、高手艺、高价值的产品和效劳。尊龙凯时科技 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新手艺、专精特新企业 ，具有二十多年的水基洗濯工艺解决计划效劳履历 ，掌握电子制程环保水基洗濯焦点手艺。水基手艺产品笼罩从半导体芯片封测到 PCBA 组件终端的洗濯应用。是IPC-CH-65B CN《洗濯指导》标准的单位。尊龙凯时科技全系列产品均为自主研发 ，具有深挚的手艺开发能力 ，拥有五十多项知识产权、专利 ，是海内为数未几拥有完整的电子制程洗濯产品链的公司。尊龙凯时科技致力成为芯片、电子细密洗濯剂的领先者。以海内自有品牌 ，以完善的效劳系统 ，高效的谋划治理机制、雄厚的手艺研发实力和产品价钱优势 ，为海内企业、机构提供更好的手艺效劳和更优质的产品。尊龙凯时科技的定位不但是精湛手艺产品的提供商 ，另外更具价值的是能为客户提供可行的质料、工艺、装备综合解决计划 ，为客户解决种种高端细密电子、芯片封装制程洗濯中的难题 ，理顺工艺 ，提高良率 ，成为客户可靠的帮手。
尊龙凯时科技依附精湛的产品手艺水平受邀成为国际电子工业毗连协会手艺组主席单位 ，编写全球首部中文版《洗濯指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”) ，IPC标准是全球电子行业优先选用标准 ，是集成电路质料工业手艺立异同盟会员成员。
主营产品包括：集成电路与先进封装洗濯质料、电子焊接助焊剂、电子环保洗濯装备、电子辅料等。
半导体手艺应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前洗濯 ；晶圆级封装 ；高密度SIP焊后洗濯 ；功率电子洗濯。
