FC-SiP（Flip-Chip System-in-Package）手艺连系了倒装芯片（FC）的高性能和系统级封装（SiP）的高集成度优势
，是半导体封装领域的主要生长偏向
。下面我将从手艺特点、生长现状、应用挑战、未来趋势等方面为你剖析
。

 FC-SiP手艺概述

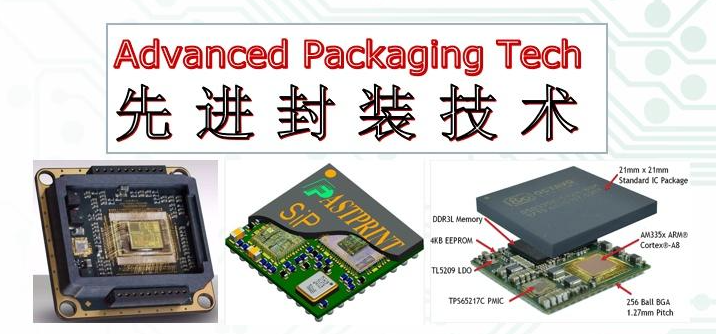

FC-SiP是一种将倒装芯片（FC） 与系统级封装（SiP） 相连系的先进封装手艺
。它通过凸块（Bump）将芯片直接焊接到基板上
，并在简单封装内集成多个差别功效的芯片（如处置惩罚器、存储器、无源器件等）
，形成一个完整的功效系统或子系统
。

其焦点优势在于：

• 高性能与高密度互联：FC手艺缩短了互联距离
  ，提升了电性能
  ，SiP则实现了异质异构集成
  。

• 小型化与轻薄化：有助于知足消耗电子等产品对小型化的需求
  。

• 系统功效整合与本钱优化：相对SoC
  ，SiP能整合差别工艺制程的芯片
  ，可能降低系统本钱
  。

 生长现状与应用

全球半导体先进封装市场正快速增添
，预计到2027年市场规模将抵达650亿美元
，2028年先进封装市场规模预计抵达786亿美元
，占整体封装市场的54.8%
。FC封装在其中占有主要职位
，现在占有了80% 的先进封装市场份额
。

FC-SiP手艺已在多个领域获得普遍应用：

• 5G与射粕习端：例如5G射粕习端？椋≧F-FEM）
  ，集成PA、LNA、滤波器等
  。甬矽电子使用高密度SiP手艺开发5G全系列射粕习端集成模组
  。

• 人工智能与高性能盘算：2.5D/3D封装手艺（如台积电的CoWoS）是AI芯片（如GPU）突破带宽和功耗瓶颈的要害
  。

• 消耗电子与物联网：智能手机、可衣着装备等追求小型化、低功耗的产品是FC-SiP的古板优势领域
  。

• 汽车电子与工业控制：这些领域对可靠性要求高
  ，封装手艺正从古板封装向FC等先进封装过渡
  。

许多企业都在起劲结构FC-SiP相关手艺：

• 国际巨头：台积电（CoWoS、InFO）、三星（H-Cube, X-Cube）、日月光（VIPack）等通过先进封装平台强化竞争力
  。

• 海内厂商：颀中科技FC封测项目于2025年7月量产；长电科技、通富微电、华天科技、甬矽电子等也在起劲扩建先进封装产线
  ，开发Fan-out、2.5D/3D集成等手艺
  。

 手艺挑战

FC-SiP手艺的生长也面临一些挑战：

• 热治理挑战：集成度高、功率密度大
  ，散热问题突出
  。微流体冷却等新手艺是解决偏向
  。

• 工艺重漂后与良率：如多芯片结构、薄晶圆处置惩罚（易脆裂）、高密度互连、键合等工艺要求高
  。FOPLP曾受良率问题困扰
  。

• 测试重漂后增添：SiP中异质异构集成及多晶粒架构大幅提升了测试的重大性
  。

• 本钱与供应链：先进封装装备、质料（如基板）本钱高昂
  。晶圆级封装等先进工艺曾因掌握在少数厂商手中而受到制约
  。

 未来趋势

FC-SiP手艺未来可能会泛起以下生长趋势：

• 与Chiplet协同生长：Chiplet（小芯片）设计理念依赖FC-SiP等先进封装手艺实现异质集成
  ，两者连系是“逾越摩尔”的主要路径
  。

• 手艺一连立异：向3D堆叠、Fan-out (扇出型封装)、Hybrid 混淆封装（如颀中科技结构）等更高密度、更高性能的偏向生长
  。晶圆级封装（WLP）和面板级封装（FOPLP）也在演进
  。

• 应用领域一连拓展：从消耗电子向AI、HPC、汽车电子、数据中心等更普遍领域渗透
  。

• 工业链协同与国产化：设计、制造、封测、质料装备企业需更细密协作
  。海内封测厂商正起劲向高端先进封装突破
  。

总结

FC-SiP先进封装手艺通过高性能、高集成度、小型化和异质整合的优势
，有用应对了摩尔定律放缓的挑战
，知足了多种应用场景对芯片系统的需求
。现在该手艺生长迅速
，应用普遍
，但在热治理、工艺测试重漂后及本钱方面仍面临挑战
。未来
，其将与Chiplet、3D集成等手艺连系
，一连向更高性能、更高密度和更普遍应用偏向生长
，并为全球及中国的半导体工业带来新的增添机缘
。

希望以上剖析能资助你周全相识FC-SiP手艺的生长情形

尊龙凯时科技芯片封装前锡膏助焊剂洗濯剂先容：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法
。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
。

污染物有多种
，可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效
。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶
。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
。

这么多污染物
，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量
。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
。

尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持
。

推荐使用尊龙凯时科技水基洗濯剂产品
。

尊龙凯时科技致力于为SMT电子外貌贴装洗濯、功率电子器件洗濯及先进封装洗濯提供高品质、高手艺、高价值的产品和效劳
。尊龙凯时科技 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新手艺、专精特新企业
，具有二十多年的水基洗濯工艺解决计划效劳履历
，掌握电子制程环保水基洗濯焦点手艺
。水基手艺产品笼罩从半导体芯片封测到 PCBA 组件终端的洗濯应用
。是IPC-CH-65B CN《洗濯指导》标准的单位
。尊龙凯时科技全系列产品均为自主研发
，具有深挚的手艺开发能力
，拥有五十多项知识产权、专利
，是海内为数未几拥有完整的电子制程洗濯产品链的公司
。尊龙凯时科技致力成为芯片、电子细密洗濯剂的领先者
。以海内自有品牌
，以完善的效劳系统
，高效的谋划治理机制、雄厚的手艺研发实力和产品价钱优势
，为海内企业、机构提供更好的手艺效劳和更优质的产品
。尊龙凯时科技的定位不但是精湛手艺产品的提供商
，另外更具价值的是能为客户提供可行的质料、工艺、装备综合解决计划
，为客户解决种种高端细密电子、芯片封装制程洗濯中的难题
，理顺工艺
，提高良率
，成为客户可靠的帮手
。

尊龙凯时科技依附精湛的产品手艺水平受邀成为国际电子工业毗连协会手艺组主席单位
，编写全球首部中文版《洗濯指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)
，IPC标准是全球电子行业优先选用标准
，是集成电路质料工业手艺立异同盟会员成员
。

主营产品包括：集成电路与先进封装洗濯质料、电子焊接助焊剂、电子环保洗濯装备、电子辅料等
。

半导体手艺应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前洗濯；晶圆级封装；高密度SIP焊后洗濯；功率电子洗濯
。
