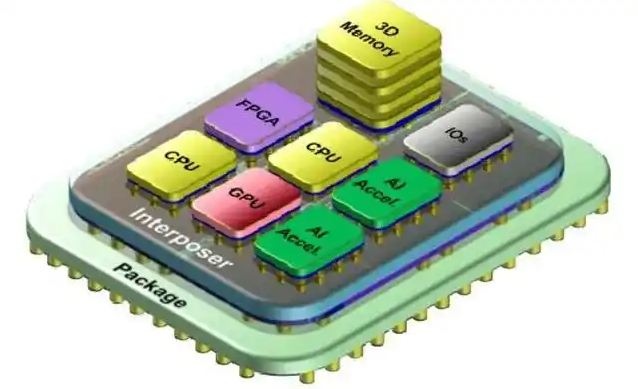

Chiplet手艺通过将重大的单芯片系统剖析为多个小型、？榛男玖，再借助先进封装集成，已成为应对摩尔定律放缓、一连提升芯片性能的要害路径。下面这张表格梳理了其生长的要害阶段和焦点驱动力，资助你快速相识：

生长缘由：为何需要Chiplet？

Chiplet的兴起，是手艺瓶颈和经济效益配相助用下的必定选择。

• 摩尔定律的“失效”：约莫在28nm工艺节点之后，晶体管微缩带来的本钱下降趋势基本阻止，继续追求更先进的制程，不但手艺难度呈指数级增添，经济本钱也急剧攀升。纯粹依赖工艺前进来提升芯片性能的蹊径变得越来越艰难。

• “规模经济”转向“规模经济”：古板SoC（系统级芯片）将所有功效集成于一体，设计重大、本钱高昂，且一旦制造完乐成能便牢靠。Chiplet则将大芯片拆分为功效简单的芯粒，这些芯？梢员皇游筛从玫摹坝埠薎P”。统一个芯粒（如盘算焦点）可以在多款差别产品中重复使用，极大降低了设计和验证本钱，提升了开发无邪性。

• 异构集成的胜利：一个重大的SoC中，并非所有部分都能同样受益于最先进的制程。例如，I/O部分和模拟电路使用成熟工艺更具性价比；而盘算焦点则迫切需要先进工艺来提升性能。Chiplet允许为芯片的差别部分精准选择最合适的工艺，然后通过先进封装手艺集成，实现最佳的性能、功耗和本钱平衡。

 手艺焦点与当宿世长

现在，Chiplet手艺已形成从设计、制造到封装的完整手艺系统。

• 互连标准：生态的基石

• UCIe标准已成为全球公认的生态焦点。它旨在像USB标准一样，让差别公司、差别工艺制造的芯粒能够“即插即用”。除了UCIe，还保存BoW等标准，以知足差别性能和本钱需求的应用。

• 中国也推出了自主的《小芯片接口总线手艺要求》标准（由CCITA制订），旨在构建本土生态。

• 先进封装：芯粒的“粘合剂”
  Chiplet的性能高度依赖于封装手艺提供的互联带宽和密度。现在主要形成两大手艺路径：

• 晶圆厂阵营：以台积电的CoWoS等为代表，通过在硅中介层上布线，提供极高密度的互联，性能优异但本钱较高。

• 封装厂阵营：以日月光等公司为代表，提供更具本钱效益的计划，如使用有机基板或硅桥手艺。

• 设计厘革：从DTCO到STCO
  随着系统重漂后提升，设计焦点正从古板的“设计-工艺协同优化”迈向 “系统手艺协同优化” 。这意味着需要协同优化芯片、封装、系统甚至散热，对EDA工具和设计要领提出了全新挑战。

 应用与未来趋势

Chiplet手艺正从高端领域向更辽阔的市场扩展。

• 目今应用高地：AI与数据中心
  关于追求极致算力的AI芯片，Chiplet险些是必定选择。英伟达、AMD、博通等公司的顶级AI加速器都普遍接纳该手艺。Arm也推出了基于Chiplet的盘算子系统平台，资助更多公司以更低本钱和危害开发定制化AI芯片。

• 未来市场潜力：汽车与6G通讯
  据Omdia展望，到2035年全球Chiplet市场规模有望增添至570亿美元。未来，该手艺将向对可靠性要求极高的汽车电子领域渗透，并有望在未来的6G通讯系统中饰演主要角色。

• 生态模式：从“关闭”走向“拼多多”
  芯原半导体总裁代文亮指出，Chiplet生态正从英伟达式的全关闭模式，转向以开放标准为纽带的 “拼多多模式” 。在这种模式下，芯片设计者可以像在购物平台挑选商品一样，集成来自差别供应商的标准化芯粒，极大地增进了工业链的分工与相助。

希望以上剖析能资助你周全相识Chiplet手艺。

Chiplet芯片洗濯剂-尊龙凯时科技芯片封装前锡膏助焊剂洗濯剂先容：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。

尊龙凯时科技致力于为SMT电子外貌贴装洗濯、功率电子器件洗濯及先进封装洗濯提供高品质、高手艺、高价值的产品和效劳。尊龙凯时科技 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新手艺、专精特新企业，具有二十多年的水基洗濯工艺解决计划效劳履历，掌握电子制程环保水基洗濯焦点手艺。水基手艺产品笼罩从半导体芯片封测到 PCBA 组件终端的洗濯应用。是IPC-CH-65B CN《洗濯指导》标准的单位。尊龙凯时科技全系列产品均为自主研发，具有深挚的手艺开发能力，拥有五十多项知识产权、专利，是海内为数未几拥有完整的电子制程洗濯产品链的公司。尊龙凯时科技致力成为芯片、电子细密洗濯剂的领先者。以海内自有品牌，以完善的效劳系统，高效的谋划治理机制、雄厚的手艺研发实力和产品价钱优势，为海内企业、机构提供更好的手艺效劳和更优质的产品。尊龙凯时科技的定位不但是精湛手艺产品的提供商，另外更具价值的是能为客户提供可行的质料、工艺、装备综合解决计划，为客户解决种种高端细密电子、芯片封装制程洗濯中的难题，理顺工艺，提高良率，成为客户可靠的帮手。

尊龙凯时科技依附精湛的产品手艺水平受邀成为国际电子工业毗连协会手艺组主席单位，编写全球首部中文版《洗濯指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC标准是全球电子行业优先选用标准，是集成电路质料工业手艺立异同盟会员成员。

主营产品包括：集成电路与先进封装洗濯质料、电子焊接助焊剂、电子环保洗濯装备、电子辅料等。

半导体手艺应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前洗濯；晶圆级封装；高密度SIP焊后洗濯；功率电子洗濯。
