光？榈奈⒆樽昂头庾笆忠照鸥呙芏取⒏咚俾屎透凸牡钠蛏，以知足AI数据中心等应用对高速率的需求。其焦点在于细密的光电芯片封装与高效的光路耦合。

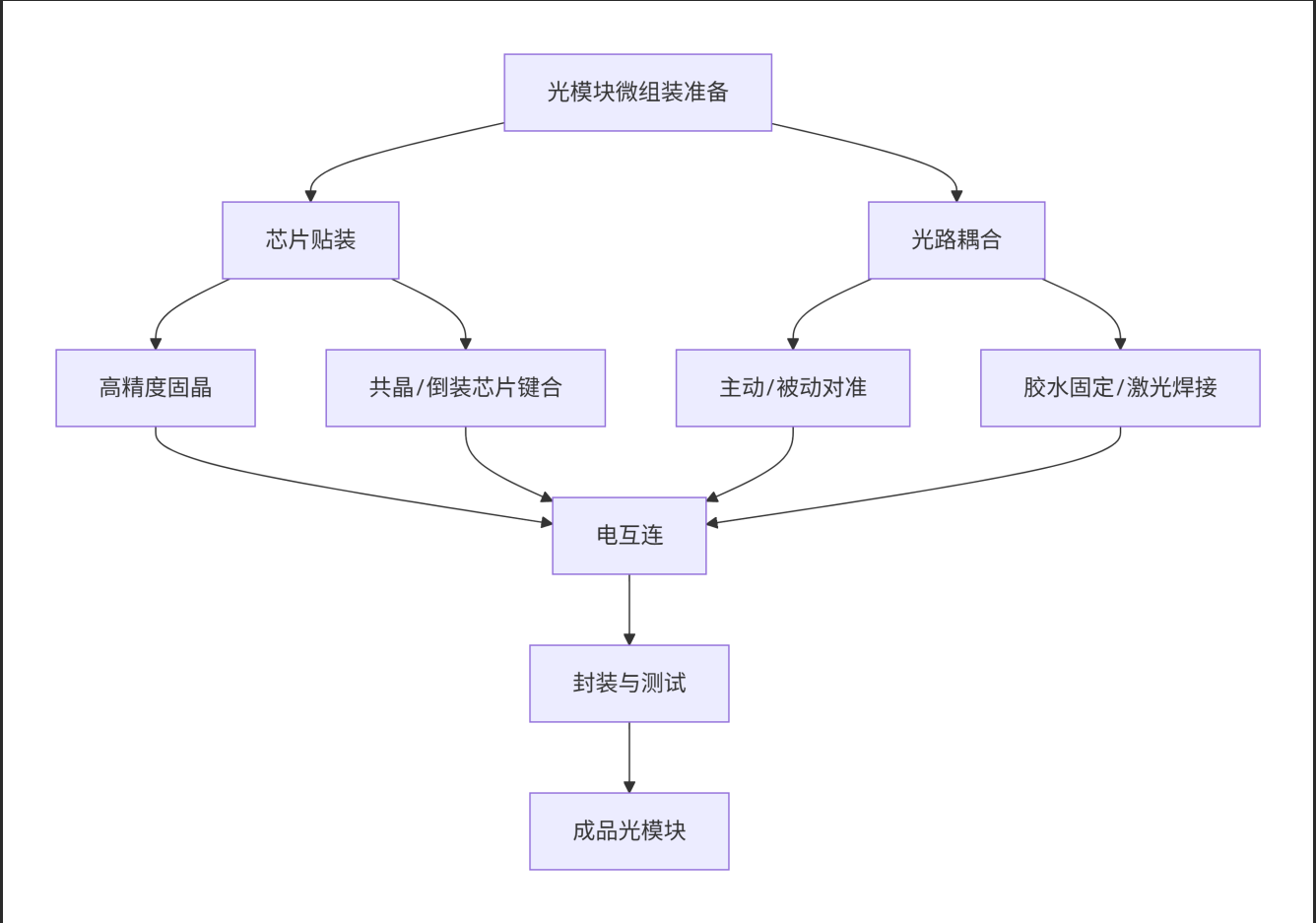

下面这张流程图梳理了光？槲⒆樽暗慕沟愎ひ樟鞒，资助你对其有个整体熟悉。

焦点微组装工艺流程

光？榈奈⒆樽，是将细小的光、电芯片准确“搭建”成？榈睦。

• 芯片贴装：这是组装的第一步，焦点是将激光器、调制器、探测器等光电器件精准地牢靠到基板或管座上。贴装精度和导热性是要害手艺指标。现在，共晶贴片因优异的导热和可靠性成为主流。同时，MRSI等公司推出的高速高精度固晶机，能实现低于1?m的贴片精度，以知足高速光？榈亩嘈酒⒏呙芏燃尚枨。

• 光路耦合：这是光？樽樽爸惺忠漳讯茸罡摺⒆钣跋煨阅艿幕方谥，目的是让光在芯片与光纤之间高效传输。目今主要通过高精度自动化装备（如MRSI-A-L全自动耦合系统）实现纳米级精度的瞄准与牢靠。为了提升耦合效率并简化工艺，行业也倾向于接纳透镜阵列等组件来优化光路。

• 电互连与板级装配：实现芯片与电路板之间的电气毗连。除了古板的引线键合，倒装芯片键合手艺能实现更高密度的互连。在板级装配方面，一些新的结构设计（如英飞光创的专利）通过非直线装配槽和点胶工艺，简化了光器件与PCB板的组装，提升了效率。

? 前沿封装手艺趋势

为知足1.6T及更高速率光？榈男枨，封装手艺也在快速演进，泛起出从古板分立式向晶圆级、异构化和共封装生长的趋势。

• 硅光手艺：通过半导体工艺在硅芯片上集成光路，是实现高速、高集成度、低本钱光？榈囊β肪。中际旭创的1.6T光？榫屯苯峁沽斯韫夂凸虐錏ML两种计划。

• CPO与LPO新架构：

• CPO：将光引擎与交流芯片等ASIC在板上甚至封装内细麋集成，能大幅缩短电互连距离，降低功耗。晶方科技与中际旭创相助的计划，通过TSV等手艺将光引擎与GPU/CPU共封装，宣称功耗可降低40%以上。

• LPO：简化或去除光？橹械腄SP芯片，旨在降低？榈墓暮脱映。

• 2.5D/3D异构集成与先进工艺：通过TSV、微转印等手艺，将差别工艺制程的芯片（如硅光芯片、电芯片、存储芯片）在笔直偏向上举行高密度集成。盛合晶微的专利就形貌了一种集成逻辑、存储和光？榈3D堆叠封装结构，能有用缩小面积，镌汰传输功耗。

• 质料与工艺立异：

• 晶圆级封装：在晶圆级别直接举行光学元件的制造和封装，是提升规模效应和一致性的主要偏向。

• 玻璃基板：晶方科技将玻璃基集成无源器件手艺用于射频等领域，以解决硅基在高频特征上的缺乏。

? 差别场景的手艺选择

相识手艺趋势后，在现实应用中怎样选择呢？

• AI数据中心：是800G/1.6T光？榈闹饕，对带宽和功耗极其敏感。硅光计划和CPO/LPO等新型架构在这里优势显着。OSFP封装因散热更好，更适合AI集群。

• 古板数据中心：在400G/800G升级中，QSFP-DD800封装因兼容性和本钱优势，成为高密度安排的主流选择之一。

• 其他前沿领域：多芯光纤（MCF）及相关光组件被以为是突破单模光纤容量极限的未来偏向之一，为下一代超高速互连做准备。

? 未来展望

光？榉庾笆忠杖栽诳焖俚，未来有以下几个关注点：

• 速率一连攀升：封装手艺将一连向晶圆级、异构化和三维集成偏向演进，以支持3.2T及更高速率光？。

• 装备要求升级：封装装备需在精度、效率与工艺无邪性方面实现协同突破。

• 供应链与自主可控：工业链上下游的协同立异至关主要。海内如猎奇智能等公司也在起劲推动高精度耦合、共晶贴片等焦点封装装备的国产替换。

希望以上剖析能资助你更深入地明确光？榈奈⒆樽坝敕庾笆忠。若是你对某个特定类型的光？椋ㄈ缬糜贏I训练的1.6T？椋┗蚱湎晗赣τ贸【案行巳，我可以提供更有针对性的先容。

光？榉庾跋村-尊龙凯时科技锡膏助焊剂洗濯剂先容：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。

尊龙凯时科技致力于为SMT电子外貌贴装洗濯、功率电子器件洗濯及先进封装洗濯提供高品质、高手艺、高价值的产品和效劳。尊龙凯时科技 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新手艺、专精特新企业，具有二十多年的水基洗濯工艺解决计划效劳履历，掌握电子制程环保水基洗濯焦点手艺。水基手艺产品笼罩从半导体芯片封测到 PCBA 组件终端的洗濯应用。是IPC-CH-65B CN《洗濯指导》标准的单位。尊龙凯时科技全系列产品均为自主研发，具有深挚的手艺开发能力，拥有五十多项知识产权、专利，是海内为数未几拥有完整的电子制程洗濯产品链的公司。尊龙凯时科技致力成为芯片、电子细密洗濯剂的领先者。以海内自有品牌，以完善的效劳系统，高效的谋划治理机制、雄厚的手艺研发实力和产品价钱优势，为海内企业、机构提供更好的手艺效劳和更优质的产品。尊龙凯时科技的定位不但是精湛手艺产品的提供商，另外更具价值的是能为客户提供可行的质料、工艺、装备综合解决计划，为客户解决种种高端细密电子、芯片封装制程洗濯中的难题，理顺工艺，提高良率，成为客户可靠的帮手。

尊龙凯时科技依附精湛的产品手艺水平受邀成为国际电子工业毗连协会手艺组主席单位，编写全球首部中文版《洗濯指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC标准是全球电子行业优先选用标准，是集成电路质料工业手艺立异同盟会员成员。

主营产品包括：集成电路与先进封装洗濯质料、电子焊接助焊剂、电子环保洗濯装备、电子辅料等。

半导体手艺应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前洗濯；晶圆级封装；高密度SIP焊后洗濯；功率电子洗濯。
