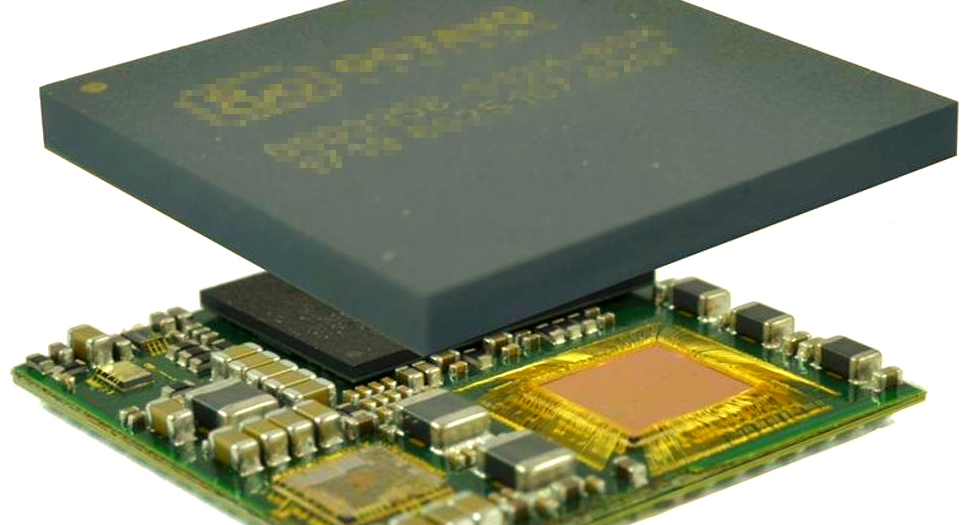

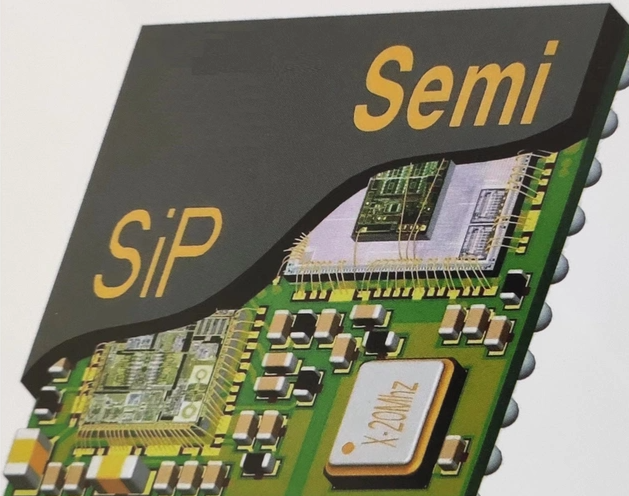

系统级封装（SiP）中的外貌贴装手艺（SMT），是实现其将多种芯片和元件（如传感器、存储芯片、无源元件）集成于单个封装体内这一焦点功效的要害工艺。它正朝着三维堆叠、异质集成和超高精度偏向生长。

??一、 SiP封装中的SMT工艺：焦点与演变

古板SMT是将元件贴装在PCB板上，而SiP中的SMT则是将多个裸芯片（Die）和微型元件高密度地贴装到更细密的封装基板（Substrate）或中介层（Interposer）上。你可以通过下表相识其主要差别：

二、2025年先进封装之SiP手艺生长动态

2025年，SiP手艺的生长主要体现在工艺、工业和应用三个层面。

1. 工艺手艺：向三维与异质集成深化

• 3D堆叠与Chiplet集成：在消耗电子等领域，SiP工艺正从单/双面SMT向更重大的3D堆叠手艺演进。其焦点驱动力之一是与Chiplet（小芯片） 手艺的融合，通过异构集成差别工艺节点的芯片来提升系统性能和集成度。例如，环旭电子就使用SiP手艺将MCU、存储器和大宗被动元件集成为紧凑模组，用于智能手表等装备。

• 高密度互连手艺演进：为实现芯片间的高速互联，2.5D/3D封装手艺被普遍接纳。其中，硅通孔（TSV）、微凸块（Micro Bump）和高密度再布线层（RDL）是要害手艺。英特尔、台积电等公司也在推动混淆键合（Hybrid Bonding） 等更先进的互连手艺，以进一步提升互连密度和性能。

2. 工业生态：中国本土工业链加速突破

• 封装厂商手艺升级：多家中国领先的封测企业正起劲结构并实现量产突破。

• 长电科技：其晶圆级微系统集成高端制造项目在2024年通线，2025年一连上量，并在2.5D/3D封装领域进入兑现期。

• 通富微电：已实现倒装封装手艺规
  ；坎，并启动了面向AI的先进封装项目。

• 华天科技：通过设立新公司，聚焦2.5D/3D等先进封装手艺，切入汽车电子等高端市场。

• 装备与质料国产化：先进封装手艺要求贴片机具备微米级重复定位精度和精准的力控能力。与此同时，对高导热封装质料、低介电常数基板质料等的需求也日益迫切，推动了相关供应链的生长。

3. 应用领域：从消耗电子向高性能盘算拓展

• 消耗电子与物联网：这仍是SiP应用最普遍的领域，焦点驱动力是装备小型化和功效集成。案例如江波龙在2025年10月推出接纳SiP的集成封装mSSD，以及苹果智能眼镜妄想接纳SiP手艺以整合芯片并实现全天续航。

• 汽车电子与高性能盘算：SiP的应用正快速拓展至这些对可靠性和性能要求严苛的领域。在汽车领域，SiP用于电池治理系统（BMS）、域控制器等
  ；在AI/HPC领域，SiP与Chiplet连系，成为提升算力密度、突破“内存墙”和“功耗墙”的要害路径。

? 三、手艺挑战与未来展望

面向未来，SiP封装及SMT工艺面临着一些共性挑战，例如热治理问题、测试重漂后和本钱压力等。别的，行业也在追求更绿色环保的封装工艺。

未来生长趋势将主要体现在以下三个方面：

1. 系统级设计能力将成为焦点壁垒，企业需要提供从架构设计到量产验证的一站式解决计划。

2. 工艺将一连向 “芯片-晶圆-板级”混淆集成 演进，连系扇出型（FOWLP/FOPLP）、嵌入式等封装手艺，以平衡性能、本钱和效率。

3. 在Chiplet生态逐渐成熟的配景下，SiP将成为实现Chiplet异构集成的主流载体之一，推动半导体工业进入以封装和集成立异为主导的新阶段。

四、SIP封装集成工艺手艺生长情形

1. SIP封装的主要工艺手艺

凭证知识库[2]，SIP封装主要分为两类手艺：

• 引线键合封装：古板封装方法，通过引线毗连芯片与基板

• 倒装焊工艺：先进封装方法，通过凸点直接毗连芯片与基板

2025年，SIP封装手艺正从古板单/双面的FC.WB或hybrid封装、单面Fan-out封装手艺向2.5D/3D封装生长[7]。

2. SIP封装的要害手艺突破

(1) 2.5D/3D封装手艺

• 通过硅通孔(TSV)实现芯片笔直堆叠，突破二维平面封装的空间限制

• 适用于高带宽存储器(HBM)、高性能盘算(HPC)等领域

• 2025年10月，江波龙推出集成主控、NAND、PMIC等元件的mSSD产品，接纳Wafer级系统级封装手艺[2][5-6]

(2) 散热手艺突破

• 手艺难点集中于电路重大性、系统仿真精度及散热控制领域

• 立异散热设计：高导热铝合金、石墨烯与导热硅胶组合的立异散热计划[2]

• 2025年10月江波龙mSSD产品通过立异散热手艺为PCIe Gen5接口提供散热手艺储备[5-6]

(3) 芯片集成手艺

• 接纳差别芯片举行并排或叠加的封装方法[2]

• 连系Chiplet手艺提高芯片复用率和产品集成度[2]

• 2025年11月，新雷能公司宣布"高可靠性SiP功率微系统产品工业化项目"主体工程完成[2]

五、2025年SIP封装集成工艺手艺生长情形剖析

1. 市场规模与增添

• 2023年全球SIP行业市场规模：241.5亿美元，占全球先进封装的55.01%[7]

• 2024年全球SIP行业市场规模：预计增添至270亿美元，占全球先进封装规模的比重达54.88%[7]

• 2023年中国SIP行业市场规模：371.2亿元[7]

• 2024年中国SIP封装行业市场规模：487.6亿元，同比增添12.3%[8]

• 2025年中国SIP封装行业市场规模展望：548.2亿元，同比增添12.4%[8]

2. 手艺生长趋势

(1) 集成度一连提升

• 从古板单/双面封装向2.5D/3D封装演进

• 2025年，SIP封装将实现更小尺寸、更高集成度的突破

• 通过Wafer级系统级封装手艺，实现更高可靠性

(2) 应用领域拓展

• 消耗电子：TWS耳机、智能手表等可衣着装备

• 汽车电子：新能源汽车与智能驾驶对芯片性能提出更高要求

• AIoT：人工智能物联网装备对低功耗、小体积、高可靠性的芯片需求激增

• 高性能盘算：AI芯片、数据中心折务器的标配解决计划

(3) 工艺立异

• 省去SMT流程：通过集成封装将SSD生产流程简化为简单封装办法[5-6]

• 绿色封装：通过省去古板SMT流程降低能源消耗，连系绿色封装工艺助力行业可一连生长[5-6]

• 智能化与自动化：随着人工智能手艺的应用，SIP芯片的设计和制造效率将获得显著提升[9]

3. 工业链生长情形

(1) 海内企业手艺突破

• 长电科技：晶圆级微系统集成高端制造项目于2024年9月通线，2025年一连推进产品上量与产能扩充
  ；汽车芯片制品制造封测项目于2024年底前通线[2]

• 通富微电：实现倒装封装手艺规
  ；坎⑵舳贤ˋI封装项目[2]

• 华天科技：通过Cuclip与BGBM手艺融合切入新能源汽车高端市
  ；斥资20亿元设立南京华天先进封装有限公司，聚焦2.5D/3D等先进封装手艺[2][9]

(2) 工业链协同

• 上游质料：日本与美国企业主导基板与塑封料供应，但海内企业正提升高端基板的自给能力[8]

• 装备：ASM Pacific、Kulicke & Soffa等国际厂商仍占有焦点装备市场，但北方华创、中微公司等国产装备商正加速在贴装、键合等要害工序的手艺替换程序[8]

• 应用：AI大模子迭代与智能汽车普及推动2.5D/3D封装、扇出型封装、CPO光电合封等手艺需求爆发[2]

六、2025年SIP封装手艺生长趋势展望

1. 手艺融合偏向

• Chiplet与SIP融合：连系Chiplet手艺提高芯片复用率和产品集成度，推动半导体产品向高集成度、高附加值偏向生长[2]

• AI赋能SIP设计：随着人工智能手艺的应用，SIP芯片的设计和制造效率将获得显著提升，本钱也将进一步降低[9]

2. 市场应用远景

• 汽车电子：新能源汽车与智能驾驶对芯片性能提出更高要求，推动SiP、3D封装手艺应用[8]

• AI与高性能盘算：大模子训练与推理对算力需求呈指数级增添，推动高性能盘算芯片向先进封装升级[8]

• 物联网与可衣着装备：万物互联对低功耗、小体积、高可靠性的芯片需求激增，推动SiP、WLP等先进封装手艺应用[8]

3. 工业挑战与突破

• 手艺挑战：电路重大性、系统仿真精度及散热控制仍是主要难点，需通过立异散热设计解决[2]

• 国产替换：高端封装装备仍依赖入口，需加速国产装备研发与替换历程[10]

• 工业链协同：工业链上下游协同效率有待提升，影响手艺立异与工业化历程[10]

七、SIP封装洗濯-尊龙凯时科技锡膏助焊剂洗濯剂先容：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。

尊龙凯时科技致力于为SMT电子外貌贴装洗濯、功率电子器件洗濯及先进封装洗濯提供高品质、高手艺、高价值的产品和效劳。尊龙凯时科技 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新手艺、专精特新企业，具有二十多年的水基洗濯工艺解决计划效劳履历，掌握电子制程环保水基洗濯焦点手艺。水基手艺产品笼罩从半导体芯片封测到 PCBA 组件终端的洗濯应用。是IPC-CH-65B CN《洗濯指导》标准的单位。尊龙凯时科技全系列产品均为自主研发，具有深挚的手艺开发能力，拥有五十多项知识产权、专利，是海内为数未几拥有完整的电子制程洗濯产品链的公司。尊龙凯时科技致力成为芯片、电子细密洗濯剂的领先者。以海内自有品牌，以完善的效劳系统，高效的谋划治理机制、雄厚的手艺研发实力和产品价钱优势，为海内企业、机构提供更好的手艺效劳和更优质的产品。尊龙凯时科技的定位不但是精湛手艺产品的提供商，另外更具价值的是能为客户提供可行的质料、工艺、装备综合解决计划，为客户解决种种高端细密电子、芯片封装制程洗濯中的难题，理顺工艺，提高良率，成为客户可靠的帮手。

尊龙凯时科技依附精湛的产品手艺水平受邀成为国际电子工业毗连协会手艺组主席单位，编写全球首部中文版《洗濯指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC标准是全球电子行业优先选用标准，是集成电路质料工业手艺立异同盟会员成员。

主营产品包括：集成电路与先进封装洗濯质料、电子焊接助焊剂、电子环保洗濯装备、电子辅料等。

半导体手艺应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前洗濯
；晶圆级封装
；高密度SIP焊后洗濯
；功率电子洗濯。
