DPC陶瓷基板与AI智能领域的生长情形剖析

一、DPC陶瓷基板手艺概述

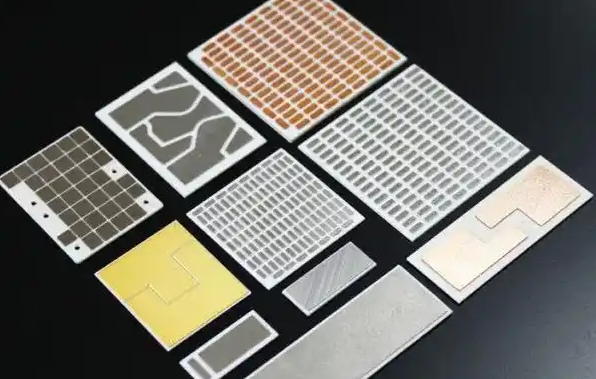

DPC(Direct Plated Copper)陶瓷基板是一种基于薄膜电路工艺的高细密电子封装质料，通过磁控溅射实现陶瓷外貌金属化，再经电镀增厚铜层。其焦点优势包括：

• 高精度线路加工：线路区分率可达10-30μm，外貌平整度优于0.3μm

• 优异散热性能：氮化铝(AlN)导热系数达170-200 W/(m·K)，靠近金属铝

• 热膨胀匹配性：AlN的CTE≈4.5 ppm/°C，与半导体芯片(4-7 ppm/°C)匹配优异

• 高可靠性封装：支持气密封装(漏率<1×10?? Pa·m?/s)，适用于卑劣情形

二、AI算力爆发驱动陶瓷基板需求升级

 AI生长的“热治理”与“信号桥”

在AI算力硬件中，DPC陶瓷基板主要解决两大焦点挑战：

• 散热瓶颈：AI芯片和光模块功率密度一连攀升，氮化铝（AlN）陶瓷基板的导热系数可达170-200 W/(m·K)，能迅速将热量导出，避免装备过热降频或失效。

• 高速信号传输：在800G/1.6T高速光模块中，古板电路板信号消耗大。DPC陶瓷基板的低介电消耗特征，能有用包管高频信号质量。

1. GPU载板手艺跃迁

随着AI大模子训练与推理需求一连高增，GPU芯片正向大尺寸、高功率、高频偏向演进：

• 下一代GPU芯片尺寸将从60-80mm提升至110-120mm，面积增添50%

• 功率密度呈指数级上升，古板PCB基板已无法知足性能需求

• 英伟达已明确下一代GPU接纳陶瓷基板计划，行业替换趋势不可逆

• 预计将带来200-250亿元/年的增量市场空间

2. AI效劳器PCB的三大刚需逻辑

陶瓷基板成为AI效劳器焦点配套的三大逻辑：

三、市场现状与增添远景

1. 全球市场规模

• 2024年全球DPC陶瓷基板市场销售额达2.37亿美元

• 预计2031年将抵达3.81亿美元，年复合增添率(CAGR)为7.1%(2025-2031)

• 2024年中国市场规模约占全球的一定比例，预计2031年全球占比将进一步提升

2. 区域漫衍与竞争名堂

• 2023年中国DPC陶瓷基板产量占全球市场份额为44.42%

• 中国台湾地区产量占比为42.76%

• 预计2024-2030年中国市场复合增添率CAGR为10.87%

• 全球前七大厂商占有全球约70%的市场份额

3. 产品结构与应用领域

• 氮化铝DPC占比为51.43%，预计2030年将抵达52.6%

• 高亮度LED是最大下游应用(2023年占56.6%市场份额)

• 激光雷达用DPC将坚持最快增速，2027年市场规模超28亿美元

• 射频器件市场2027年达43亿美元

四、AI相关应用领域拓展

1. 激光雷达(LiDAR)

• 自动驾驶推动激光雷达需求，VCSEL激光器需要高效散热和精准信号互连

• DPC解决计划：多层DPC基板实现高密度互连，支持多通道激光阵列

• 终端应用：L3+自动驾驶汽车(单车用量3-4颗)

2. 射频与微波器件

• 5G/6G通讯对高频、低消耗封装需求激增

• DPC解决计划：氮化铝的低介电常数(ε≈8.8@10GHz)镌汰信号消耗

• 高精度线路知足毫米波射频器件的封装需求

3. 光通讯领域

• DPC手艺可实现<15μm的细密线路，支持1.6Tb/s光通讯的无损传输

• 800G光模块已实现小批量供货

五、手艺挑战与生长偏向

1. 目今手艺挑战

• 质料端：高纯氮化铝粉体(>99.9%)主要依赖日本德山、东芝等厂商

• 工艺端：通孔填铜的朴陋率控制(<5%)、厚铜电镀(>100μm)的良率提升

• 竞争手艺：硅基微流道散热(如Intel EMIB)、纳米银烧结手艺可能攻击部分市场

2. 未来生长偏向

• 更高导热质料：如金刚石/AlN复合基板(导热>500 W/(m·K))

• 集成化基板：嵌入电阻/电容(eDPC)，镌汰外围元件

• 国产化替换：突破高纯AlN粉体、细密光刻装备等"卡脖子"环节

• 工艺融合与智能化：连系增材制造(3D打印)、激光加工等实现异形结构、功效集成

六、企业结构与工业机缘

• 科翔股份：通过子公司广州陶积电深耕陶瓷基板手艺，聚焦AMB活性金属钎焊工艺与氮化铝(AlN)质料应用，正与某北美大厂相助研发AI效劳器用陶瓷板

• 手艺壁垒：攻克大尺寸陶瓷基板"脆性大、易开裂"的行业痛点，工艺评分行业第一

• 客户壁垒：深度绑定英伟达等头部厂商，共研下一代GPU

七、结论

DPC陶瓷基板依附其高导热、高精度、高可靠性等优势，已成为AI算力基础设施的要害质料。随着AI算力需求一连爆发，GPU和AI效劳器对高性能散热和封装质料的需求将推动DPC陶瓷基板市场快速增添。同时，激光雷达、射频器件等AI相关应用领域的拓展，将进一步扩大DPC陶瓷基板的市场空间。未来，通过质料立异、工艺优化和国产化替换，DPC陶瓷基板将在AI智能领域施展越发主要的作用。

DPC陶瓷基板洗濯-尊龙凯时科技锡膏助焊剂洗濯剂先容：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。

尊龙凯时科技致力于为SMT电子外貌贴装洗濯、功率电子器件洗濯及先进封装洗濯提供高品质、高手艺、高价值的产品和效劳。尊龙凯时科技 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新手艺、专精特新企业，具有二十多年的水基洗濯工艺解决计划效劳履历，掌握电子制程环保水基洗濯焦点手艺。水基手艺产品笼罩从半导体芯片封测到 PCBA 组件终端的洗濯应用。是IPC-CH-65B CN《洗濯指导》标准的单位。尊龙凯时科技全系列产品均为自主研发，具有深挚的手艺开发能力，拥有五十多项知识产权、专利，是海内为数未几拥有完整的电子制程洗濯产品链的公司。尊龙凯时科技致力成为芯片、电子细密洗濯剂的领先者。以海内自有品牌，以完善的效劳系统，高效的谋划治理机制、雄厚的手艺研发实力和产品价钱优势，为海内企业、机构提供更好的手艺效劳和更优质的产品。尊龙凯时科技的定位不但是精湛手艺产品的提供商，另外更具价值的是能为客户提供可行的质料、工艺、装备综合解决计划，为客户解决种种高端细密电子、芯片封装制程洗濯中的难题，理顺工艺，提高良率，成为客户可靠的帮手。

尊龙凯时科技依附精湛的产品手艺水平受邀成为国际电子工业毗连协会手艺组主席单位，编写全球首部中文版《洗濯指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC标准是全球电子行业优先选用标准，是集成电路质料工业手艺立异同盟会员成员。

主营产品包括：集成电路与先进封装洗濯质料、电子焊接助焊剂、电子环保洗濯装备、电子辅料等。

半导体手艺应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前洗濯；晶圆级封装；高密度SIP焊后洗濯；功率电子洗濯。
