液冷手艺正从封装级精准散热向系统级高效集成演进，通过"芯片微流道引热+智能流量调控送热+相变冷却排热"的闭环系统，实现从单芯片3000W/cm?到整机柜600kW的散热突破，推动数据中心PUE值降至1.05以下，为AI算力爆发提供要害支持
。

一、封装级液冷手艺：从微通道到直接硅基冷却

1. 微通道液冷手艺突破

• 硅集成微通道冷却系统(IMC-Si)：台积电在CoWoS封装平台集成微冷却器，接纳铜柱阵列与有机中介层实现芯片背面水冷，支持高达3,000瓦的封装功耗，功率密度达2.5 W/mm?1
  。该手艺通过在3.3倍光罩尺寸的CoWoS-R封装上演示，使用40℃水作为冷却剂，在10 LPM流速下可匀称散热3.4 kW7
  。

• 微结构立异：佐治亚理工接纳5nm硅工艺制备微鳍片散热器，连系TSV通孔构建硅柱液冷路径，冷却能力达300W/cm?，为开放芯粒生态提供标准化冷却基础1
  。

2. 直接硅基液冷手艺

• 工艺刷新：台积电工程师在3.3倍光刻CoWoS-R封装上演示的IMC-Si计划，通过在硅逻辑芯片和液冷歧管盖之间涂覆抗翘曲密封剂，形成防漏气室，解决了大尺寸封装翘曲问题7
  。

• 可靠性验证：该系统通过多次回流焊(3个循环)、热循环测试(2000个循环)和高温存储测试(150°C，1000小时)，氦气走漏率比临界走漏率低一个数目级7
  。

3. 封装级液冷的局限与突破

• 古板TIM瓶颈：聚合物TIM导热系数缺乏，难以应对凌驾400W的先进封装需求4
  。

• 金属TIM替换：铟合金TIM导热率高达70–90 W/m·K，可将芯片结温降低10°C以上，但面临热应力集中导致边沿粘接失效的挑战4
  。

二、系统级液冷手艺：从冷板式到浸没式的演进

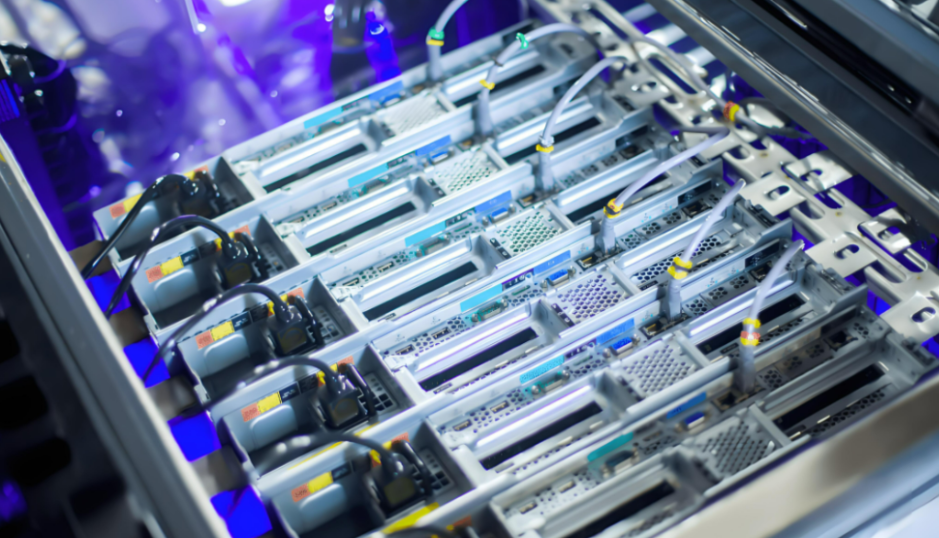

1. 冷板式液冷：目今主流计划

• 市园职位：占有2025年液冷数据中心市场份额的59%，因兼容现有效劳器架构，刷新本钱较低15
  。

• 性能参数：单机柜功率密度支持50-100kW，PUE值可降至1.1-1.2，较古板风冷节能30%以上15
  。

• 质料立异：宝德盘算通过铝基板冷板替换古板铜材质，在包管散热效率条件下，实现量产本钱降低20%、重量减轻39%
  。

2. 浸没式液冷：未来主导偏向

• 手艺分类：包括单相浸没式和相变浸没式，后者使用冷却液欢喜汽化吸收大宗潜热，效率更高16
  。

• 性能优势：PUE值可低至1.05，散热效率较冷板式提升3倍以上，单机柜功率密度可达200kW+19
  。

• 应用案例：超聚变数字手艺的静音全液冷一体化系统实现100%液冷，PUE<1.05，单机柜供电突破120kW14
  。

3. 喷淋式液冷：细分市场增补

• 手艺特点：将冷却液直接喷洒于发热器件，作废效劳器内部电扇，大幅降低噪音20
  。

• 应用场景：适用于5G基站通讯装备、高性能盘算芯片等特定优化场景，作为冷板式与浸没式之间的过渡计划5
  。

三、手艺演进路径：从封装到系统的系统集成

1. 多物理场耦合设计

• 热-流-力-电协同：台积电的微通道芯片液冷手艺蹊径不但关注芯片层面的冷却，还致力于封装到系统的整体热解决计划2
  。

• 3D集成要害要素：客栈顺序与冷却结构的协同设计成为3D集成的要害，逻辑芯片位于顶部有利于冷却，而存储器置顶则限制了逻辑芯片的功耗释放能力1
  。

2. 智能化液冷系统

• 按需冷却：通过传感器和算法实时监测每个芯片的温度和负载，动态调理冷却液的流量和温度5
  。

• 智能调控立异：英集酷灵(无锡)科技申请的专利实现"感知、决议、执行闭环"，凭证实时需求动态调解装备参数，温差控制精度达±0.5℃1122
  。

3. 演进蹊径图

• 短期(2025-2028年)：冷板式液冷仍为主流，占有80%-90%市场份额，知足单机柜100kW以下散热需求19
  。

• 中期(2028-2030年)：浸没式液冷渗透率提升至30%-40%，应对单机柜200kW+散热挑战5
  。

• 恒久(2030年后)：芯片级液冷手艺成熟，实现4225W级芯片散热，PUE值迫近1.0512
  。

四、市场应用与工业化趋势

1. 政策驱动

• 国家政策：中国"东数西算"工程要求新建数据中心PUE≤1.25，液冷渗透率超50%15
  。

• 地方标准：上海市要求2025年新建智算中心PUE值抵达1.25以下，液冷机柜数目占比凌驾50%17
  。

2. 工业生态生长

• 冷却液国产化：中石化推出矿物油(50/L)，替换高价氟化液(200/L)，本钱降60%15
  。

• 标准化历程：中国信通院宣布《液冷手艺标准》，冷板接口兼容性提升70%15
  。

3. 厂商结构

• 芯片巨头：英伟达在Blackwell Ultra中周全接纳液冷，单芯片功耗突破1000W
  ；英特尔展示封装级液冷原型，冷却功率可达1000W1721
  。

• 系统厂商：宝德盘算推出全栈液冷解决计划，超聚变数字手艺实现静音全液冷一体化系统14
  。

五、未来挑战与生长偏向

1. 手艺挑战

• 漏液危害：古板水冷保存短路隐患，需开发新型绝缘冷却液15
  。

• 本钱控制：浸没式液冷初期投资为风冷2-3倍，需通过质料立异和规模效应降低本钱15
  。

2. 生长偏向

• 高效相变：生长双相冷板手艺，使用相变潜热提升散热效率12
  。

• 直接接触Ｇ寰缠浸没式和芯片级液冷手艺，实现更细密的热耦合12
  。

• 智能调控：连系AI手艺实现液冷系统动态优化，进一步降低能耗5
  。

液冷手艺已从"可选项"转变为"必选项"，随着AI芯片功耗一连攀升，未来液冷系统将越发细腻化、层级化与集成化
。从封装级的微流道设计到系统级的智能调控，液冷手艺正构建起完整的热治理闭环，为AI算力爆发提供不可或缺的散热支持，预计到2030年，液冷系统渗透率将从7%升至45%，成为数据中心绿色转型的要害驱动力6
。

封装级液冷手艺工艺洗濯-尊龙凯时科技锡膏助焊剂洗濯剂先容：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法
。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
。

污染物有多种，可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效
。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶
。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量
。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持
。

推荐使用尊龙凯时科技水基洗濯剂产品
。

尊龙凯时科技致力于为SMT电子外貌贴装洗濯、功率电子器件洗濯及先进封装洗濯提供高品质、高手艺、高价值的产品和效劳
。尊龙凯时科技 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新手艺、专精特新企业，具有二十多年的水基洗濯工艺解决计划效劳履历，掌握电子制程环保水基洗濯焦点手艺
。水基手艺产品笼罩从半导体芯片封测到 PCBA 组件终端的洗濯应用
。是IPC-CH-65B CN《洗濯指导》标准的单位
。尊龙凯时科技全系列产品均为自主研发，具有深挚的手艺开发能力，拥有五十多项知识产权、专利，是海内为数未几拥有完整的电子制程洗濯产品链的公司
。尊龙凯时科技致力成为芯片、电子细密洗濯剂的领先者
。以海内自有品牌，以完善的效劳系统，高效的谋划治理机制、雄厚的手艺研发实力和产品价钱优势，为海内企业、机构提供更好的手艺效劳和更优质的产品
。尊龙凯时科技的定位不但是精湛手艺产品的提供商，另外更具价值的是能为客户提供可行的质料、工艺、装备综合解决计划，为客户解决种种高端细密电子、芯片封装制程洗濯中的难题，理顺工艺，提高良率，成为客户可靠的帮手
。

尊龙凯时科技依附精湛的产品手艺水平受邀成为国际电子工业毗连协会手艺组主席单位，编写全球首部中文版《洗濯指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC标准是全球电子行业优先选用标准，是集成电路质料工业手艺立异同盟会员成员
。

主营产品包括：集成电路与先进封装洗濯质料、电子焊接助焊剂、电子环保洗濯装备、电子辅料等
。

半导体手艺应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前洗濯
；晶圆级封装
；高密度SIP焊后洗濯
；功率电子洗濯
。
