混淆键合革命

混淆键合此前在业界通常被称为DBI（Direct Bond Interconnect
，直接键合）
，20世纪80年月中期
，Paul Enquist
，Q.Y. Tong和Gill Fountain在三角研究所（RTI）的实验室首次提出了这一手艺
，2000年
，三人建设了Ziptronix公司
，并于2005年推出了一种称为低温直接键合互连 (DBI) 的手艺
，这是混淆键合的第一个版本。

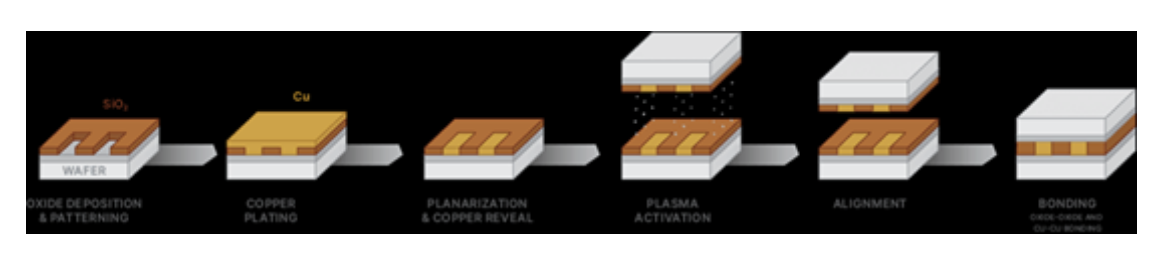

它验证了低温直接键合（Direct Bond Interconnection, DBI）的可行性
，首先准备好晶片具有SiO 2（介电质料）与铜（接点金属）
，此时铜部分将会有点略低于介电质料厚度
，使用电浆（Plasma）做外貌活化处置惩罚
，将晶片面扑面在室温下举行对位接合
，由于凡德瓦力作用已具有一定的接合强度
，接着在100℃ 下持温让SiO 2与SiO 2之间举行缩合反应
，形成强力共价键提高接合强度 。接着再将温度提高到300℃ 至400℃ 持温
，此时由于铜金属的热膨胀系数较SiO 2来的大
，铜外貌将会碰触在一起
，并自然受到一压应力
，促使铜接点举行扩散接合。

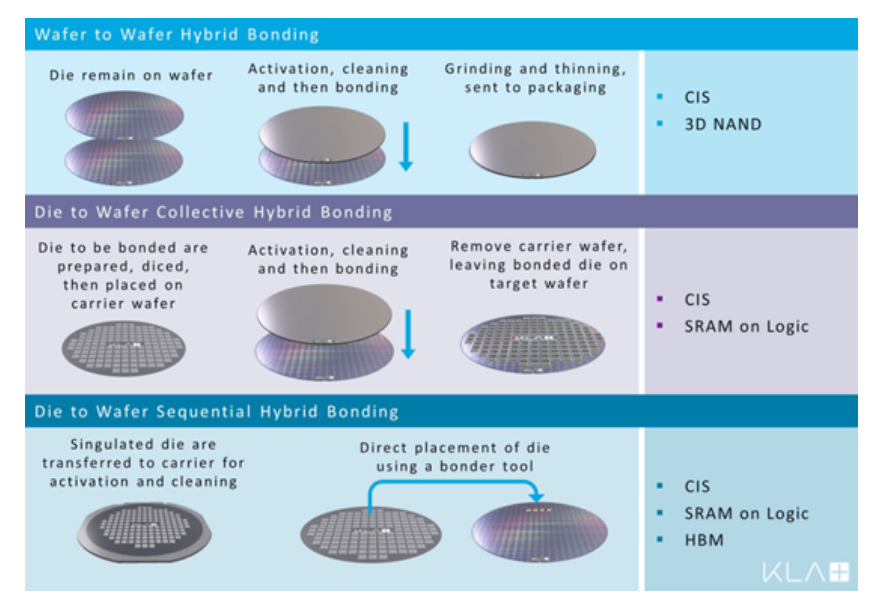

现在铜─铜混淆键合主要分为了三种方法
，划分为最常见的晶圆到晶圆（W2W）工艺
，芯片到晶圆（D2W）和芯片到晶圆（C2W）工艺
，后两种工艺现在还在研发当中。

其中
，W2W 虽然已经实现量产
，但它关于上下芯片的巨细限制须为一样巨细
，不然将有区域铺张；D2W是将切割好的Die用暂时键合的方法粘到晶圆上
，然后整片地和另一片产品晶圆整片键合再解键
，这项手艺容易累计误差
，且本钱高
，对Die的厚度转变规模也有较高要求；C2W将切好的Die划分安排晶圆的对应位置上
，位置精度虽然提高且厚度转变要求不在严苛
，但颗
？刂埔彩怯跋焖绦占暗奈侍。

先进芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种
，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物
，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
