键合工艺生长履历了从引线键合到混淆键合的历程 。从上世纪70年月起，其生长历程涵盖了引线键合、倒装、热压贴合、扇出型封装和混淆键合，毗连方法从最初的引线键合到锡球再到铜 - 铜键合，单位面积毗连密度提高了凌驾2000倍 。
生长早期

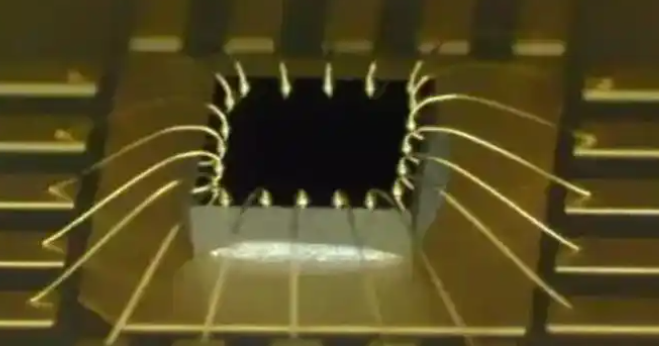

引线键合是最早提出的芯片键合方法，被普遍应用于SIP、DIP、QFP等早期封装手艺 。它是把内外部芯片毗连起来的手艺，金属引线在芯片焊盘（一次键合）和基板焊盘（二次键合）间充当桥梁，使电信号能在芯片和基板间转达 。工艺实现有热压法、超声波法、热超声波法等 。
热压法（Thermo - compression Method）：热压法是最早的键合手艺，在工艺中，需要将芯片焊盘温度提前加热到200℃左右，再提高毛细管劈刀尖端温度酿成球状，通过劈刀向焊盘施加压力，使金属引线与焊盘毗连，但现在此方法已很少使用 。
超声波法（Ultrasonic Method）：该要领在楔形劈刀上施加超声波使其水平振动，让金属引线在焊盘迅速摩擦爆发形变而毗连 。其优点是工艺和质料本钱低，可以常温操作 。不过，由于它主要使用金属丝形变的物理转变，键合拉伸强度较弱，容易泛起脱落征象 。
热超声波法（Thermosonic）：这种方法融合了热压和超声焊的优点，以超声作用去除焊盘外貌一样平常氧化层，再加热焊接界面使原子相互扩散形成致密层 。在历程中，基板温度控制在120 - 240摄氏度之间，有用抑制金属间化合物的生产，提高键合可靠性 。例如最常使用的热超声波金丝球键正当，一次键合是金丝穿过毛细管劈刀小孔，加热最后形成金丝球后粘合到加热的焊盘上；二次键合是向劈刀施加热、压力和超声波振动，将二次形成的金丝球碾压在PCB焊盘上后完成键合 。
引线键合可按质料分类，有金、银、铜和铝等材质 。金线早期渗透率高，导电性好且化学性稳固、耐侵蚀，但价钱较高，且容易塌丝、拖尾和老化 。随着经济需求提升，在坚持或提高键合性能的同时降低本钱成为目的 。铜线本钱低、机械强度高、焊接后线弧稳固性好，用于大电流装备，不过容易氧化硫化，需要气体；で壹系阋卓；铝线经济性好，用于高温封装（如Hermetic）或超声波法等无法使用金丝的地方，但键合装备较贵，现在主要用于功率器件、微波器件和光电器件封装 。
引线键合的一连生长
随着手艺生长，引线键合手艺虽然面临本钱和顺应新封装要求等挑战，但在古板封装领域仍然占有主要职位 。刷新偏向主要集中在提高键合速率、降低缺陷率以及与多种封装工艺的兼容性方面 。例如，针对金线的高本钱问题，在不影响性能的条件下探索其他低本钱金属或合金的应用可能性；在键合工艺控制方面，通过更先进的装备和控制算法来提高键合的精度和一致性 。
基来源理与生长配景
倒装键合是通过在芯片顶部形成凸点来实现芯片与基板间的电气和机械毗连的手艺 。与古板引线键合相比，它突破了引线键合只能围绕芯片周围举行引线毗连的限制，使得可举行电气毗连的输入/输出（I/O）引脚数目和位置上的限制镌汰，拥有更多的毗连密度 。并且信号传输路径更短，直接使用凸块（Bump）举行电信号传输，传输速率更快，带来更快的盘算传输能力 。
倒装键合的应用拓展
倒装键合在一直生长历程中普遍应用于种种电子装备的芯片封装 。例如在一些对信号传输速率和集成度要求较高的芯片封装，如高速通讯芯片、高性能处置惩罚器等 。随着半导体手艺的生长，倒装键合手艺在顺应更小凸点尺寸、更高I/O密度以及差别芯片质料和结构的封装方面一直前进 。像在一些微处置惩罚器和图形芯片的封装中，倒装键合手艺可以实现很是高的I/O密度，知足芯片高性能运算的数据传输需求 。
爆发配景与突破
随着半导体手艺向异构集成手艺转型（将差别尺寸和质料的多种组件或芯粒集成到单个器件或封装中以提升性能），混淆键合手艺应运而生 。它是自极紫外光（EUV）手艺问世以来，半导体制造领域最具革命性的立异之一，对芯片设计流程爆发了深远影响，延伸到封装架构和芯粒单位设计和结构等方面，影响IP生态系统的重塑，模糊了先进制造和先进封装之间的界线 。
混淆键合的一连演进
在工艺方面一直提升毗连密度等性能 。例如在2024年的研究效果显示，3D堆叠芯片之间的毗连密度可能抵达创纪录的水平：每平方毫米硅片上约莫有700万个毗连 。现在研究的重点在于优化工艺参数，如铜pad与绝缘层的结构与性能、加热与压力的控制等方面，以进一步提高其性能并简化工艺流程，降低本钱，使得混淆键合手艺能更顺应大规模的芯片制造商业化应用 。
实现芯片的物理毗连与电气毗连
在芯片封装环节，键合手艺将芯片与外部举行有用的电气毗连，无论是早期的引线键合中的金属线毗连，照旧倒装键合中的凸点毗连以及混淆键合中的更重大的毗连方法，都确保了芯片能与外部电路如基板、其他芯片等举行信号传输 。这是芯片正常事情的基本包管，若是键合失效，会导致信号无法正常传输，整个芯片将无法施展功效 。例如，在手机芯片的封装中，键合手艺确保了处置惩罚器芯片、存储芯片等之间的通讯，若是键合泛起问题，手机的各项功效将无法正常运行，如死机、数据丧失等情形可能爆发 。
提高芯片的可靠性和稳固性
好的键合手艺可以包管芯片在差别事情情形下的可靠性 。例如，Wedge键合由于机械性子强和耐高温特点，在卫星或深海装备等极端情形下的芯片可以坚持稳固的事情状态 。并且键合还能消逝芯片事情时代爆发的热量，同时坚持恒定的导电性并实现高水平的绝缘性 。若是键合手艺欠好，容易使芯片受到外界滋扰（如电磁滋扰等），从而影响其稳固性和寿命 。
推动芯片封装向更高密度和性能生长
随着芯片朝着更小尺寸、更高性能生长，键合手艺也一直演进以顺应需求 。如倒装键合手艺比古板引线键合能实现更高的封装密度，更短的线路互联，这有利于镌汰滋扰、降低容抗，从而提升芯片的整体性能 。而混淆键合手艺更是将芯片封装推向了三维集成的新高度，可以将两个或多个芯片堆叠在一起构建所谓的3D芯片，大大提高了集成度和运算性能，知足人们日益增添的算力需求 。
在差别的应用领域对芯片的性能要求差别 。以数据中心的效劳器芯片为例，要求芯片有极高的运算速率和数据传输带宽，键合手艺需要包管在高密度封装下同时实现高速信号传输；而在物联网装备中的一些低功耗芯片，键合手艺则要在包管性能的基础上实现低功耗毗连 。
早期主要性基于基本毗连功效
在芯片制造早期，键合手艺刚刚生长的时间，它的主要主要性体现在将芯片简朴地毗连起来，实现基础的输入输出信号转达 。例如在一些简朴的逻辑电路芯片的封装，如早期的盘算器芯片，引线键合手艺将芯片和外部电路毗连，包管盘算器能执行基本的算术运算 。键合手艺的优劣直接决议了芯片是否能正常事情，在其时是一种基本的、不可或缺的手艺 。
逐步向高性能和密度需求转变
随着电子产品的生长，如电脑、智能手机等装备对芯片性能和集成度有了更高要求 。芯片封装从简朴的双列直插式封装（DIP）向小型化、多功效的封装形式生长 。倒装键合手艺在此配景下显得格外主要，它能够知足I/O引脚增添、信号传输速率加速等要求 。例如在电脑CPU的封装中，倒装键合手艺可以实现大宗的引脚毗连，并且缩短信号传输路径，从而提高CPU的运算速率，使得电脑可以处置惩罚更重大的使命 。
现在成为先进封装的要害
当下，随着混淆键合手艺的生长，键合手艺已经成为实现3D芯片集成、异构集成等先进封装的焦点手艺 。在人工智能、大数据、5G通讯等领域快速生长的今天，对芯片的算力、能效等方面有着极高要求 。例如在一些人工智能芯片的封装中，混淆键合手艺可以将差别功效的芯片（如盘算芯片和存储芯片）举行三维堆叠集成，实现高速的数据交互，提高芯片整体的性能效率 。键合手艺的主要性已经不但体现在通俗的封装毗连功效，更是决议着芯片能否知足高端应用的要害因素 。
微流控芯片集成制造领域
中南大学蒋炳炎 - 吴旺青团队在微流控芯片集成制造取得新希望 。他们提出一种面向模内键合集成制造的新型微流控芯片键合要领——基于可图案化的微电极熔接 。这种微电极键合原理是通过电沉积法制备的镍微电极能够以低于3伏的电压在15秒内迅速完成芯片键合，可实现微流控芯片高强度、小变形协同键合 。该要领不需要化学品或污染物，不需要重大装备，是一种简朴、绿色和可一连的键合新计划，键合芯片爆破强度抵达2.9MPa，微通道变形10%，为微流控芯片集成制造提供了新战略 。
Micro LED性能提升方面
上海大学研究团队开发了一种提高Micro LED微型显示器装备集成度和性能的手艺 。在Micro LED像素阵列与硅控制电路集成方面，针对像素尺寸缩小到50微米以下时，古板倒装芯片接合工艺的粘合界面容易因细小缺陷和机械应力而失效的问题，他们通过使用分层金 - 铟 - 金（Au/In/Au）金属夹层取代古板的纯铟凸块来增强倒装芯片接合工艺 。该团队通过倒装芯片键合手艺将Micro LED在200°C的温顺温度下毗连到硅上，阻止加热和冷却不匹配造成的损坏，同时形成高导电性键合 。效果显示，与纯铟相比，这种多层金属夹层的倒装芯片接合工艺将电阻降低了40%，且消除了接合外貌的裂纹和间隙，测试剪切强度批注Au/In/Au键的机械强度是原来的三倍以上，展示出了更好的显示性能，包括低事情电压和创纪录的高亮度（每平方米178万坎德拉） 。
混淆键合手艺的高性能效果
在混淆键合手艺方面，各地的研究团队一直做出效果刷新 。英特尔的研究职员有相关研究效果，并且在2024年5月丹佛举行的IEEE电子元件和手艺聚会（ECTC）上展示 。现在3D堆叠芯片之间的毗连密度可能抵达创纪录的水平：每平方毫米硅片上约莫有700万个毗连 。研究职员还在探索差别类型的外貌（如碳氮化硅）来形成更多化学键，以提高晶圆之间的毗连牢靠性 。同时研究者希望降低混淆键合最后一步所需的高温并缩短工艺时间，提高电导率和稳固性等方面也在举行研究，例如试图使界线上形成大的单晶铜颗粒 。
知足高算力需求
随着人工智能、大数据等领域的生长，对芯片的运算能力要求一直提高 。古板的芯片制造和键合手艺难以知足高性能运算时的数据传输速率和芯片集成度要求 。例如，在深度学习算法中，需要芯片在短时间内处置惩罚海量的数据，若是芯片的毗连键合手艺不可很好地支持高速的数据传输，将会严重限制算法的执行效率和性能 。新型键合手艺如混淆键合等的研发，通过提高芯片的集成度（如3D芯片堆叠等）和数据传输密度，可以大大提升芯片的运算能力，从而知足高算力应用的需求 。
实现小型化和多功效集成
现代电子装备朝着小型化偏向生长，如智能手机、可衣着装备等 。为了在更小的空间内集成更多的功效（如通讯、感知、盘算等），芯片需要越发麋集的集成和更高效的键合手艺 。例如在可衣着装备中，想要集成传感器芯片、通讯芯片和处置惩罚芯片等，需要新型的键合手艺来实现这些芯片的低功耗、高效率毗连，并且在有限的空间内包管芯片之间的毗连可靠性，阻止由于空间狭窄、相互滋扰等因素影响装备性能 。
追求更低功耗和更高能效
在能源主要和对环保要求提升的配景下，芯片的低功耗需求愈发主要 。新型键合手艺的研发可以通过优化芯片之间的毗连方法，降低信号传输的损失，提高电能使用率 。例如在一些物联网低功耗传感器芯片的封装中，高效的键合手艺可以镌汰不须要的电能消耗，使芯片事情时间更长，镌汰电池替换频率，从而提高整体装备的能效 。
手艺原理特点
引线键合通过加热加压或超声波振动等方法提供能量，破损焊盘外貌氧化层和污染层，让金属引线与焊点之间形成原子扩散的致密层以实现毗连 。如热压法使用加热和加压、超声波法使用超声波振动的水平摩擦、热超声波法融合了超声和加热的多种方法等实现键合 。
质料与本钱特点
引线键合可接纳金、银、铜、铝等质料 。金线早期使用较多，它导电性好、化学性稳固、耐侵蚀，但价钱高，容易泛起塌丝、拖尾和老化征象；铜线本钱低、机械强度高但容易氧化硫化且需要气体；ぁ⒓系阋卓；铝线经济性好但键合装备较贵 。从本钱角度看，初期引线键合的装备和工艺成内情对较低，但随着对键合性能和效率要求的提升，新质料的应用和工艺刷新使得本钱结构爆发了转变，例如对金线的稳固供应和质量控制会增添本钱 。
应用规模与限制特点
引线键合被普遍应用于SIP、DIP、QFP等早期封装手艺，在古板封装中应用较多 。但它由于连线方法的限制，毗连密度相对较低，信号传输路径较长，好比在一些对I/O引脚数目和传输速率要求较高的高性能芯片封装方面逐渐难以知足需求，并且围绕芯片周围举行引线毗连也限制了整体结构的紧凑性 。
手艺原理特点
倒装键合是通过在芯片顶部形成凸点来实现芯片与基板间的电气和机械毗连 。直接使用凸点举行电信号传输，与古板引线键合的金属引线毗连方法完全差别，这种毗连方法更短，能实现芯片与基板之间的高效电气毗连 。
质料与本钱特点
倒装键合的凸点质料可以是金、锡、银或铜等多种质料 。与引线键合相比，倒装键合手艺相对重大一些，对装备和工艺要求更高，本钱也相对较高 。由于它需要准确形成凸点结构并且要包管凸点与基板的准确对接，这涉及到更多的工序和更严酷的工艺控制 。
应用规模与限制特点
倒装键合在毗连密度上显著优于引线键合，可以在整个芯片正面植球，大大提高了可举行电气毗连的I/O引脚的数目，在需要高密度毗连和高性能信号传输的应用场景中普遍应用，如高速通讯芯片、高性能处置惩罚器等 。然而，倒装键合在一些对本钱较量敏感的大规模生产领域，成内情对较高的弱点限制了它的进一步市场拓展，并且在小尺寸的芯片封装中可能面临凸点制造精度和可靠性的挑战 。
手艺原理特点
混淆键合的历程涉及到多个重大的办法 。例如在混淆键合中，铜pad建设在每个芯片的顶面上，周围被绝缘层（如氧化硅）困绕，pad自己略微凹进绝缘层外貌，然后将两个芯片靠拢，先使氧化物之间形成初始键合，再缓慢加热使铜膨胀到间隙处并熔合，实现电毗连 。它是一种能够实现很是高的笔直毗连密度的手艺，并且通过准确控制工艺参数，可以使毗连具有高性能和高可靠性 。
质料与本钱特点
在质料方面主要使用铜等质料构建毗连结构，并且对绝缘层质料等也有特殊要求 ；煜鲜忠沼捎谄渲卮笮院拖冉，本钱较高，但随着手艺的生长和规模生产的实现，本钱有望逐渐下降 。现在研究和生产历程中，需要高精度的装备和特殊的工艺条件，如化学机械平展化（CMP）工艺来包管晶圆的平整度，这增添了装备本钱和工艺要求本钱 。
应用规模与限制特点
主要应用于异构集成、3D芯片制造等高端领域，如在高性能处置惩罚器和人工智能芯片的封装中可以实现多层芯片的堆叠，知足高集成度、高性能和低延迟的数据传输需求 。但混淆键合手艺对工艺情形和装备的要求极高，工艺的稳固性控制较难实现大规模生产容易泛起质量波动等问题，并且要实现小尺寸下的准确键合现在还面临一些手艺挑战，如芯片外貌平整度的控制、铜pad结构和性能的准确控制等方面的挑战 。
提升毗连密度的手艺需求
随着芯片朝着更高性能和多功效偏向生长，关于键合手艺的毗连密度要求将一直提高 。例如在人工智能芯片领域，为了实现更强的运算能力并在更小的芯片面积上集成更多的盘算单位和存储单位，需要键合手艺像混淆键合这样能够实现更高的毗连密度，抵达每平方毫米更多的毗连点 。在3D芯片堆叠手艺一直生长的历程中，更多层的芯片堆叠需要更麋集的笔直毗连，以知足芯片间高速的数据传输需求，未来的键合手艺将朝着每平方毫米硅片上毗连点数目进一步增多的偏向生长 。
小尺寸下键合手艺面临的挑战与应对
在小尺寸方面，当芯片尺寸进入纳米级别甚至更小标准时，键合手艺面临着重大挑战 。好比在极紫外光（EUV）光刻手艺支持下制造出的超小尺寸芯片，键合历程中芯片外貌原子级别的平整度、粗糙度等对键合质量影响极大 。现在应对这种情形的研究偏向包括在先进的工艺制程中提高芯片制造历程中的平展化工艺精度，以及开发新的键合手艺或者刷新现有手艺中的微观工艺控制环节 。例如，刷新混淆键合手艺中的铜pad与绝缘层的结构和形成工艺，使其在小尺寸下也能准确天生毗连结构 。
高速信号传输与高性能键合
在高性能要求的配景下，键合手艺需要支持更高的信号传输速率和更低的信号延迟 。例如在5G通讯芯片和高性能图形处置惩罚芯片中，高频信号的传输在键合毗连环节不可爆发信号畸变和衰减 。未来键合手艺一方面可能通过刷新毗连质料和毗连界面的物理化学特征来提高电导率，如探索新型金属或者金属合金作为毗连质料；另一方面从键合结构设计上举行立异，优化信号传输路径，如接纳更短的毗连距离或者特殊的毗连结构（像三维的网状毗连结构等，以减小信号传输的路径长度），从而知足高速信号传输和高性能盘算的需求 。
低功耗的键合手艺厘革
在低碳环保和节能的大趋势下，芯片键合手艺也将朝着低功耗偏向生长 。关于物联网装备中的低功耗芯片来说，键合手艺影响着芯片的整体功耗 。未来可能通过优化键合工艺，镌汰毗连历程中的电能消耗，如降低键合历程中的电阻、电容值 。例如在质料选择上，探索具有低电阻特征的金属或其他质料用于键合，同时刷新键合结构以降低寄生电容效应 。别的，还可能通过智能控制算法，在芯片差别的事情模式下动态调解键合结构或者毗连参数，以抵达最低功耗的目的 。
异构集成下的多质料键合需求
异构集成手艺成为未来芯片制造的主要趋势，即将差别尺寸和质料的多种组件或芯粒集成到单个器件或封装中 。这就要求键合手艺能够顺应多种差别的质料组合，如在将硅基芯片与化合物半导体芯片（如氮化镓等）集成时，两种差别属性的质料需要一种高效兼容的键合手艺 。现在的键合手艺在差别质料的键合兼容性上还保存局限，如差别质料的热膨胀系数差别可能导致键合后的可靠性问题 。未来的生长偏向可能是研发出一种对多种质料都具有优异亲和力和键合性能的中心层质料或者新的键合工艺，如开发特殊的化学物质或者工艺处置惩罚要领来提高不匹配质料之间的键合效果 。
重大结构下的新型键合方法探索
随着芯片结构的一直立异，如从平面结构向三维结构、从规则形状到不规则形状的转变，现有的键合手艺面临顺应性的挑战 。关于具有三维重大拓扑结构的芯片毗连，如在一些新兴的生物芯片或者智能传感器芯片的奇异结构中，古板的基于平面键合的手艺难以知足需求 。未来需要探索顺应这些重大结构的新型键合方法，可能不再局限于古板的点到点或者面到面的键合形式，而是向全方位、多角度、自顺应的键合手艺生长，例如可以凭证芯片结构自动调解毗连方法和形状的智能键合手艺 。
自动化生产提高键合精度与效率
在键合装备制造方面，自动化水平将一直提高 。自动化的键合装备可以更准确地控制键合历程中的州参数，如压力、温度、位置等 。像在大规模芯片制造工厂中，自动化键合装备可以以更高的速率和精度完成芯片的键合使命，镌汰人为操作带来的误差 。例如在贴片键合环节，自动化装备通过视觉识别系统和细密的机械臂运动，可以将芯片准确地安排并键合在指定位置，其精度可以抵达微米甚至纳米级别，相比古板人工操作大大提高了键合精度和效率 。
智能化工艺优化与质量控制
智能化也是未来键合手艺的生长趋势 。通过人工智能和机械学习手艺，可以对键合历程中的数据举行实时监测和剖析 。使用数据挖掘手艺，从海量的键合工艺数据中发明纪律和问题，实现对键合工艺的智能化优化 。例如，凭证差别芯片的特征和键合要求，智能系统可以自动调解键合装备的参数，并且可以提前展望键合历程中的故障和质量问题，举行预警和干预 。这有助于提高键合产品的质量控制水平，降低不良品率，提高键合手艺在芯片制造历程中的整体可靠性和稳固性 。
芯片封装洗濯先容
尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件 。
水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法 。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程 。
污染物有多种，可归纳为离子型和非离子型两大类 。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效 。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶 。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象 。
这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量 。
尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持 。
