光刻机的分类

光刻机的种类繁多，凭证差别的分类标准有着多种分类方法
。

一、按光刻工艺分类

1. 接触式光刻

• 在接触式光刻中，掩膜板直接与光刻胶层接触
  。凭证施加实力的方法差别，又可细分为软接触、硬接触和真空接触
  。软接触是把基片通过托盘吸附住，然后掩膜盖在基片上面
  ；硬接触是将基片通过一个气压（如氮气）往上顶，使之与掩膜接触
  ；真空接触则是在掩膜和基片中心抽气，让它们更好地贴合
  。这种方法的优点是曝光出来的图形与掩膜板上的图形区分率相当
  。然而，由于掩膜与光刻胶直接接触，容易造成掩膜板的损伤，并且在接触历程中可能会爆发污染物，也会影响掩膜的使用寿命
  。同时，这种方法的装备结构相对简朴
  。

2. 靠近式光刻

• 靠近式光刻中，掩膜板与光刻胶基底层保存一个细小的误差（Gap约莫为0 - 200μm）
  。这样就可以有用阻止与光刻胶直接接触而引起的掩膜板损伤，使得掩膜和光刻胶基底能耐久使用，掩模寿命相比接触式光刻可提高10倍以上，并且图形缺陷少
  。这种方法在现代光刻工艺中应用较为普遍
  。

3. 投影式光刻

• 扫描投影曝光：在70年月末 - 80年月初用于〉1μm工艺，掩膜板1:1，全尺寸
  。

• 步进重复投影曝光（Stepper）：80年月末 - 90年月用于0.35μm（Iline） - 0.25μm（DUV）的工艺
  。掩膜板缩小比例为4:1，曝光区域为22×22mm（一次曝光所能笼罩的区域），不过增添了棱镜系统的制作难度
  。

• 扫描步进投影曝光：90年月末 - 至今用于≤0.18μm工艺，接纳6英寸的掩膜板凭证4:1的比例曝光，曝光区域为26×33mm
  。优点是增大了每次曝光的视场，提供硅片外貌不平整的赔偿，提高整个硅片的尺寸匀称性，但由于需要反向运动，增添了机械系统的精度要求
  。

• 在掩膜板与光刻胶之间使用光学系统群集光实现曝光，一样平常掩膜板的尺寸会以需要转移图形的4倍制作
  。投影式光刻有着诸多优点，例如提高了区分率，掩膜板的制作越发容易，并且掩膜板上的缺陷影响减小
  。投影式光刻还可进一步细分：

二、按光源类型分类

1. 紫外光（UV）光刻机

• 使用紫外光作为光源，波长通常在193nm至248nm规模内
  。这类光刻机本钱较低，但区分率相对有限
  。紫外光光刻机在制造较大的半导体器件方面应用较多，其中凭证光源的详细情形还可细分
  。例如，KrF光刻机使用248nm的KrF激光器作为光源，属于紫外光靠近式光刻机
  ；ArF光刻机使用193nm的ArF激光器作为光源，属于紫外光投影式光刻机
  。

2. 极紫外光（EUV）光刻机

• 其使用波长为13.5nm的极紫外光作为光源
  。由于波长极短，可以实现更细腻的图案化，具有很高的区分率，能够抵达7nm以下，但它的穿透力较低，需要使用反射镜和多层干预镜，装备重漂后高，本钱腾贵，主要用于制造先进的半导体器件
  。

3. 浸入式光刻机

• 这类光刻机在投影镜头和光刻胶之间使用水或其他液体作为浸没介质
  。消除了空气中光畸变征象，从而提高了区分率，例如区分率可抵达14nm
  。不过由于引入了特殊的液体浸没系统，装备成内情对较高
  。凭证浸入的液体类型可分为水浸没式光刻机等，水浸没式光刻机在提高区分率和减小失真方面体现较好
  。

4. 高精度双面光刻机

• 由高精度特制的翻版机构、双视场CCD显微显示系统、多点光源曝秃顶、真空管路系统、气路系统、直联式无油真空泵、防震事情台等组成
  。主要用于中小规模集成电路、半导体元器件、光电子器件、声外貌波器件、薄膜电路、电力电子器件的研制和生产
  。

5. 高精度单面光刻机

• 针对各大专院校、企业及科研单位对光刻机使用特征研发的一种高精度光刻机，用于中小规模集成电路、半导体元器件、光电子器件、声外貌波器件的研制和生产
  。由高精度瞄准事情台、双目疏散视场CCD显微显示系统、曝秃顶、气动系统、真空管路系统、直联式无油真空泵、防震事情台和附件箱等组成
  。

•


光刻机的事情原理

光刻机的事情原理是一个重大且细密的历程，主要基于光学投影手艺
。

一、整体流程 硅片上首先涂有光刻胶，光刻胶在整个光刻历程中起着要害作用
。光刻机通过一系列的光源能量、形状控制手段，将光束透射过画着线路图的掩模，经物镜赔偿种种光学误差，将线路图成比例缩
。ú畋鸸饪袒某上癖壤畋，如4:1、5:1等）后映射到硅片上
。然后使用化学要领显影，最终获得刻在硅片上的电路图，从而实现将芯片设计图案从掩模转移到硅片上的目的
。

二、涉及的要害手艺

1. 光源手艺

• 光源是光刻机中很是主要的部分，直接决议了区分率和曝光速率
  。例如，使用波长更短的光源（如EUV光刻机使用13.5nm波长的极紫外光）能够提高区分率，但这种光源的获得和控制难度较大，需要重大的装备和手艺
  。差别类型的光刻机在光源的选择上有所差别，这与它们的应用场景和区分率需求亲近相关
  。

2. 镜头系统手艺

• 镜头系统由多个透镜组成，其作用是将光线聚焦到硅片上形成图案
  。高区分率的镜头系统需要具备较小的像差、较大的视场和较高的光学透过率
  。随着纳米手艺的生长，为了提高光刻精度，镜头系统也变得越发重大
  。例如，透射式光刻逐渐被曝光式光刻替换，并且接纳了越发重大的镜头系统来知足光刻的高精度要求，像在投影式光刻中的扫描投影曝光、步进重复投影曝光等方法对镜头系统的光学性能有着很高的要求，需要镜头能够准确地将掩模上的图案投射到硅片上响应的位置，并且包管在差别工艺和开发阶段下的光学稳固性和准确性
  。

3. 干预手艺

• 为了提高区分率和镌汰像差，光刻机接纳干预手艺，包括干预丈量、相关光源等
  。干预手艺可以校正光学系统的畸变，使得图案转移越发准确
  。在光刻历程中，光线经由掩模、镜头系统等多种光学元件，容易爆发光程差等问题，干预手艺能够通过准确的丈量和调解来包管光线准确地在硅片上形成所需的图案
  。例如，在一些高精度的光刻工艺中，相关光源被用于爆发稳固的干预条纹以实现更准确的定位和图案转移
  。

4. 控制系统手艺

• 光刻机的控制系统需要实现高速、高精度的图案转移
  。这就要求控制系统具备快速响应、高精度定位和稳固性等特点
  。常见的控制手艺包括伺服控制、自顺应控制等
  。在光刻历程中，硅片的移动、镜头的对焦、光源的能量控制等都需要准确的控制
  。例如，在扫描投影曝光和步进重复投影曝光等方法中，硅片需要凭证设计要求准确地移动到响应位置举行曝光，并且在整个历程中要包管位置精度在纳米级别，控制系统能够实时监测并调解州参数确保光刻的准确性
  。

5. 曝光胶手艺

• 曝光胶是光刻机中的要害质料，其特征直接影响到图案的质量
  。曝光胶需要具备高区分率、高敏感度、低残留等特点
  。光刻胶在吸收到特定能量和波长的光照射后会爆发化学反应，形成差别的消融性部分，在后续的显影历程中，这部分解学差别被放大转化为现实的图案
  。例如，一些先进的光刻工艺需要使用定制的光刻胶来知足很是细腻的电路图案制造要求，光刻胶在曝光后的化学反应历程需要在空间上实现高度准确的图案化界说，并且在显影历程中能够清晰地形成所需的电蹊径条，同时只管镌汰残留杂质可能带来的电路性能影响
  。

种种类型光刻机详细先容

接触式光刻机

1. 接触方法及亚型

• 接触式光刻机接纳掩膜与照射物直接接触的方法转印图形
  。其中，软接触就是把基片通过托盘吸附住，掩膜盖在上面
  。硬接触是使用气压（如氮气）使基片向上顶与掩膜接触
  。真空接触是在掩膜和基片中心抽气抵达贴合
  。这种光刻机较为简朴和容易操作，在早期光刻手艺中有一定的应用
  。软接触相对较为轻柔的接触方法，在一定水平上能镌汰对掩膜和基片的损伤，但相比靠近式和投影式光刻，其损伤危害依然较高
  。例如在芯片制造生长的初期阶段，关于光刻精度要求不是极高且希望降低装备本钱时，软接触方法可能会被选用
  。硬接触和真空接触则在接触的细密性方面更强，但也陪同着更多的磨损和爆发污染的危害
  。

2. 手艺局限和应用现状

• 其最大的缺陷是掩膜与芯片之间压力较大，容易爆发摩擦和磨损
  。并且由于这种直接接触的方法，掩膜的寿命会受到很大影响，同时容易爆发碎屑等污染物，当这些污染物落在芯片上，可能会造成电路短路或者开路等问题
  。另外，接触式光刻难以用于制造微细结构
  。在现代芯片制造中，由于对精度和产品质量要求极高，接触式光刻机已经逐渐被更先进的光刻手艺所替换，但在一些对区分率要求较低且本钱敏感的研究或简朴电子产品芯片制造领域可能仍然有少量应用
  。

靠近式光刻机

1. 要害事情间距

• 靠近式光刻机的掩膜板与光刻胶基底层保存0 - 200μm的细小误差（Gap）是其要害特征
  。这个间距既包管了掩膜与光刻胶不直接接触，从而阻止了接触式光刻带来的掩膜板损伤问题，又能实现较为有用的光刻图案转移
  。例如，在生产一些集成度不是很是高但对本钱和产量有一定要求的芯片时，这个间距能够较好地平衡光刻的效果和效率，并且在这个间距下，光刻历程中的光学和物理交互情形能够被较好地控制，以包管稳固的光刻质量
  。

2. 寿命和图形质量优势的原理

• 由于掩膜和光刻胶不直接接触，以是在光刻历程中，掩膜板基本不会受到接触带来的刮擦、磨损等破损，从而使掩膜的寿命获得极大的提高
  。同时，没有了接触带来的机械影响，图案形成历程中的稳固性增添，使得图形缺陷少
  。这种性能优势使得靠近式光刻机在众多的光刻工艺中脱颖而出，尤其是在一些对产品良率和恒久生产稳固性要求较高的场景下获得普遍应用
  。例如，在大规模生产较成熟芯片制程的历程中，若是要兼顾本钱和质量，靠近式光刻时机是一种不错的选择
  。由于它在包管较高精度的同时，能有用降低掩膜替换频率等本钱因素，并且坚持较高的良品率
  。

投影式光刻机

1. 光学投影系统的构建

• 投影式光刻机通过光学系统来群集光实现曝光，光学系统包括透镜等光学元件
  。在这个历程中，掩膜板与光刻胶之间保存一定距离，一样平常掩膜板会比要转移图形大一定倍数，例如4倍
  。光学系统将从掩膜板传来的光束举行处置惩罚后投射到光刻胶上
  。这样的光学投影系统能够更好地控制光线的撒播、聚焦等特征，如在扫描投影曝光、步进重复投影曝光中，通过合理设计光学投影系统，可以实现差别巨细视场的曝光、差别精度的图形转移等功效
  。例如在制造重大的多层芯片电路时，通过准确的光学投影系统，可以一层一层地将电路图案准确地投射到硅片上响应的位置，包管多层图案的准确叠合，从而实现完整的芯片电路制造
  。

2. 差别子类型功效特点

• 扫描投影曝光：在70年月末 - 80年月初较多应用，主要适用于〉1μm工艺，其掩膜板为1:1，全尺寸
  。它通过扫描的方法将掩膜板上的图案逐步投射到硅片上，在这个历程中，由于工艺制程相对较粗，对光学系统的精度要求相对较低，它以相对简朴的光学结构知足其时的光刻需求
  。例如，关于早期一些相对较大的芯片元件或者对集成度要求不高的电路制造，可以接纳扫描投影曝光方法
  。

• 步进重复投影曝光（Stepper）：80年月末 - 90年月应用，用于0.35μm（Iline） - 0.25μm（DUV）工艺
  。掩膜板缩小比例为4:1，曝光区域为22×22mm
  。它接纳逐个步进的方法对芯片上的小区域举行曝光，每完成一个小区域的曝光，晶圆移动一定距离再举行下一个区域的曝光，直到整个晶圆完成曝光
  。这种方法精度高，适合制造高密度电路，但由于需要逐步移动，制造速率相对较慢
  。例如在制造一些高端的中小规模集成电路时，步进重复投影曝光能够准确地在硅片上形成重大的电路图案，包管电路的高性能
  。

• 扫描步进投影曝光：90年月末 - 至今用于≤0.18μm工艺
  。接纳6英寸的掩膜板凭证4:1的比例曝光，曝光区域为26×33mm
  。它综合了扫描和步进的优点，增大了每次曝光的视场，能够提供硅片外貌不平整的赔偿，提高整个硅片的尺寸匀称性，但由于保存反向运动，增添了机械系统的精度要求
  。在制造最先进的芯片制程，例如超大规模集成电路时，扫描步进投影曝光能够在知足小尺寸特征光刻的同时，镌汰硅片上差别区域光刻带来的不匀称性问题，提高芯片整体的性能和质量
  。

紫外光（UV）光刻机

1. 光源特征与制造适配

• 紫外光（UV）光刻机使用波长在193nm至248nm规模内的紫外光作为光源
  。这种波长的光源在制造较大的半导体器件中较量适用
  。例如，KrF光刻机使用248nm的KrF激光器作为光源，属于紫外光靠近式光刻机
  ；ArF光刻机使用193nm的ArF激光器作为光源，属于紫外光投影式光刻机
  。这些特定波长的光源在与光刻胶的相互作用、光学系统的穿透性以及与被加工质料的适配性方面，经由了长时间的研发和优化
  。例如，关于特定质料系统的较大尺寸芯片制造，所选的紫外光波长可以更好地引发光刻胶的化学转变，同时在穿过光学系统和抵达加工质料外貌时，能量消耗和光学畸变在可接受规模内，从而包管光刻图案的准确天生
  。

2. 本钱与区分率的平衡

• UV光刻机成内情对较低，这是它的一个主要优势
  。然而其区分率有限
  。这是由于光源的波长相对较长，凭证光刻区分率公式（区分率与光源波长有关），限制了其在细腻图案制造方面的能力
  。在一些对本钱较为敏感且对区分率要求不是特殊高的半导体制造领域，如一些低端消耗电子产品的芯片制造或者是在半导体工业生长初期的大规模生产中，UV光刻机获得了普遍应用
  。例如，在生产一些早期的MP3播放器、计数器等简朴电子产品的芯片时，UV光刻机由于本钱效益较好且能够知足其时的区分率需求，是一种常见的光刻装备选择
  。

极紫外光（EUV）光刻机

1. 短波长带来的光刻优势

• 极紫外光（EUV）光刻机使用13.5nm波长的极紫外光作为光源
  。这个极短的波长使得它能够实现更细腻的图案化，区分率可抵达7nm以下
  。这对制造先进的半导体器件是至关主要的，由于现代芯片手艺一直朝着更高集成度、更小特征尺寸生长
  。例如在制造高性能的CPU、GPU芯片时，EUV光刻性能够准确地印刷出极小的电路元件和线路图案，从而提高芯片的性能和功效密度
  。这种短波长的光源在与高区分率光刻胶相互作用时，能够形成更为详尽的光刻图案在硅片上，有利于制造出更为重大、性能更高的芯片电路结构
  。

2. 手艺难题与高本钱

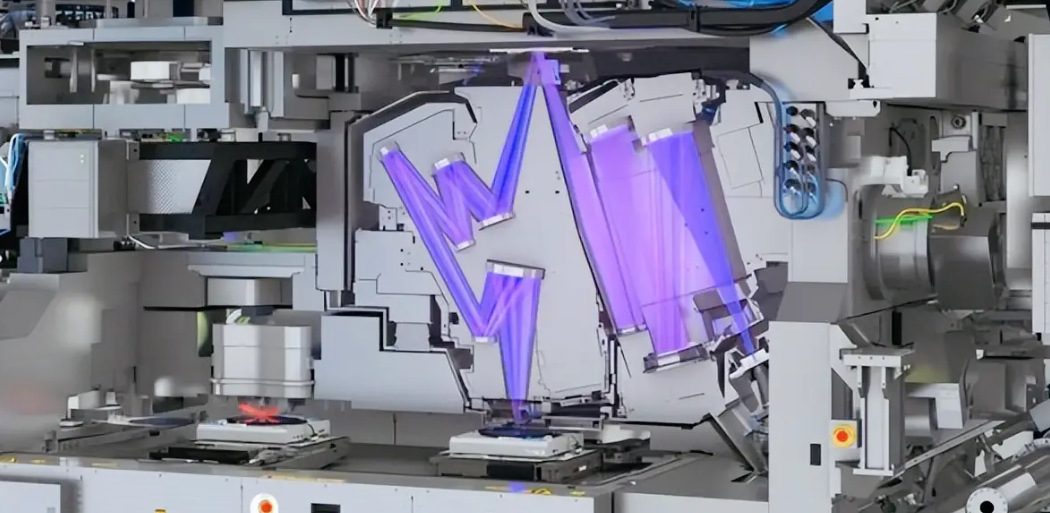

• 由于其极短的波长，EUV光刻机面临着许多手艺难题
  。例如，它的穿透力较低，需要使用特殊的反射镜和多层干预镜来包管光线的有用传输和聚焦
  。这些反射镜和干预镜的制造需要极其精准的工艺和质料，这大大增添了装备的重大性
  。并且，整个EUV光刻系统需要在高真空情形下运行，以镌汰光线的吸收和散射，这进一步增添了装备的制造和运行本钱
  。这也就导致了EUV光刻机成为现在本钱最腾贵的光刻机类型
  。例如，ASML的EUV光刻机单价凌驾2.75亿美金，其镜片的平展度要做到原子级，细密工件台的运动过载凌驾10G，反应出制造和运行这种装备所需战胜的重大手艺挑战和高昂的本钱
  。

浸入式光刻机

1. 液体浸入的事情机制

• 浸入式光刻机在投影镜头和光刻胶之间使用水或其他液体作为浸没介质
  。当光线通过这种浸没介质时，能够消除空气中光畸变征象
  。其原理在于液体的光学性子与空气差别，液体能更好地与光线撒播适配，使得光线在通过光学系统后的成像越发准确
  。例如水具有较高的折射率，当光线从镜头穿过水抵达光刻胶时，光线的折射和撒播路径被优化，可以在光刻胶上形成越发锐利、准确的图案，从而提高区分率
  。像在水浸没式光刻机中，水起到了改善光学撒播情形的作用，提高了整个光刻系统的区分率，可抵达14nm
  。

2. 与古板光刻机的较量优势

• 与古板的干式光刻机相比，浸入式光刻机最大的优势就是区分率获得了提高
  。在相同的光刻工艺和装备参数下，浸入式光刻的区分率显着优于干式光刻，能够制造出更小特征尺寸的芯片
  。例如在制造高密度存储芯片或者高性能逻辑芯片时，浸入式光刻性能够知足对更小晶体管尺寸、更窄线路宽度等要求
  。虽然它的装备成内情较于干式光刻机有所增添，主要是由于要增添液体浸没系统的构建和维护本钱，但关于那些追求高性能芯片制造且对本钱不是极端敏感的制造商来说，浸入式光刻机是一种更好的选择，它能够资助制造商在强烈的芯片性能竞争中获得优势
  。

光刻机原理的详细诠释

曝光历程的基础原理

1. 光源能量的控制与调理

• 光源是光刻机举行光刻作业的能量源头
  。在光刻历程中，对光源能量的控制与调理至关主要
  。差别光刻工艺和差别类型的光刻机需要合适的光源能量
  。光源能量的巨细直接影响到光刻胶的曝光水平
  。若是能量过低，光刻胶无法充分反应，将导致图案转移不完整或者模糊
  ；若是能量过高，会爆发太过曝光，使光刻胶的反应凌驾预期，形成的图案也不切合要求
  。例如，在某些高精度的芯片制造光刻中，关于极紫外光（EUV）光刻机，其13.5nm波长的光源在起始时需要准确调解到特定的能量值，并且在整个光刻历程中坚持稳固的输出
  。这需要通过重大的电源供应系统、能量监测和反响系统来实现
  。像在大规模集成电路的制造历程中，每一层电路图案的光刻都要求光源能量在极小的误差规模内，以包管各层图案的准确叠加，进而形成切合设计要求的芯片电路
  。

2. 光束形状的影响和优化

• 光束的形状同样会影响光刻的效果
  。理想的光束形状有助于将掩模上的图案准确地投射到硅片上的光刻胶上
  。在现实的光刻历程中，需要接纳多种光学元件（如透镜、反射镜等）来对光束形状举行控制
  。例如，为了将圆形的光束调解为适合掩模图案转移的形状，可能会接纳特殊的光学整形元件
  。差别的光刻工艺可能需要差别的光束形状
  。在投影式光刻中，若是要实现高区分率的图案转移，光束的形状需要越发集中和匀称，以确保掩模上的细腻图案能够完整地映射到硅片上
  。同时，在扫描投影曝光和步进重复投影曝光等差别的投影式光刻方法中，针对各自的特点和要求，也需要对光束形状举行特殊的优化，好比控制光束的光斑巨细、发散角等参数以提高光刻的精度和效率
  。

3. 物镜对光学误差的赔偿

• 物镜在光刻系统中起着赔偿种种光学误差的要害作用
  。在光线从光源经由掩模再到硅片的历程中，会爆发多种光学误差，例如像差、色差等
  。物镜通过准确设计的透镜组合和光学参数调解来赔偿这些误差
  。像差会导致图像的畸变，使掩模上的图案无法准确地投射到硅片上
  ；色差会造成差别颜色（波长）的光聚焦位置差别，影响光刻的区分率
  。物镜通过特殊的透镜质料选择、曲面设计等方法来镌汰像差和色差的影响
  。例如在高区分率的投影式光刻中，物镜的透镜数目可能较多，各透镜具有差别的光学功效
  。其中一些透镜认真校正色差，使差别波长的光尽可能聚焦在统一平面上
  ；另一些透镜则校正像差，使光线凭证准确的路径投射到硅片上，包管图案在硅片上的准确复制
  。

从线路图到硅片的映射机制

1. 掩模缩放比例的影响

• 掩模缩放比例在从线路图到硅片的映射历程中有着主要意义
  。差别类型的光刻机可能接纳差别的掩模缩放比例，如4:1或5:1
  。掩模缩放比例的选择取决于光刻工艺的要求和装备的性能
  。当掩模缩放比例为4:1时，意味着掩模上的图案尺寸是硅片上最终图案尺寸的4倍
  。这样的缩放比例有助于在较小的硅片区域上实现高区分率的图案复制
  。例如在一些细腻线路图案较多的芯片制造中，接纳较小的掩模缩放比例可以在硅片上更准确地还原出很是小的电路元件和线路结构
  。可是这种缩放比例对物镜的光学成像性能、掩模的制作精度等都提出了更高的要求
  。由于缩小比例越大，在映射历程中坚持图案精度就越难题，需要更准确的光学系统来赔偿光学误差
  。

2. 硅片上图形的成型历程

• 在光刻历程中，硅片上图形的成型是一个逐步的历程
  。首先，光刻胶涂在硅片外貌，光刻胶经由软化、曝光、后烘等一系列工序
  。当光束透过掩模照射到光刻胶上时，凭证光刻胶的特征，被曝光的区域会爆发化学转变，未曝光的区域则坚持原有性子
  。例如在正性光刻胶中，曝光区域在后续的显影历程中会被消融掉，留下未曝光的部分，这些未曝光部分就形成了所需的图案
  。然后通过刻蚀（如化学刻蚀或离子刻蚀）历程，将光刻胶上的图案转移到硅片的外貌或内部
  。若是是多层电路制造，这个历程会重复举行，每一层的图形凭证整体设计相互叠加以形成完整的芯片电路结构
  。在这个历程中，所有工序都需要在高精度的要求下举行，任何一个环节的误差都可能导致最终芯片性能的下降或者电路故障
  。

化学显影的作用和原理

1. 光刻胶化学反应类型

• 光刻胶在光刻历程中的化学反应是实现图案转移的要害部分
  。光刻胶主要分为正性光刻胶和负性光刻胶
  。正性光刻胶在曝光时，曝光区域的光刻胶分子爆发化学剖析反应，在显影历程中剖析后的部分被显影液消融掉，留下未曝光的区域，从而形成正性的图形（与掩模图案一致）
  。例如在某些紫外线光刻工艺中，正性光刻胶中的感光因素在吸收到特定波长的紫外光照射后，分子链爆发断裂，形成小分子物质，这些小分子物质能够在显影液中迅速消融
  。负性光刻胶则相反，在曝光时，曝光区域的光刻胶爆发交联反应（分子间连系），在显影历程中未曝光区域被显影液消融，而曝光区域保存下来，形成负性的图形（与掩模图案相反）
  。在一些特殊的光刻工艺中，需要凭证图案设计、光刻装备性能、本钱等因素选择合适类型的光刻胶
  。

2. 显影历程对图案的展现

• 显影历程就是将光刻胶经由曝光后的潜在图案展现出来的历程
  。显影液与光刻胶之间有着特定的化学相互作用
  。在显影历程中，显影液与光刻胶反应，凭证光刻胶的反应类型（正性或负性）消融响应的区域
  。显影的时间、温度、浓度等参数都需要准确控制
  。若是显影时间过长，关于正性光刻胶来说，可能会导致未曝光区域也被部分消融，从而影响图案的精度
  ；关于负性光刻胶，则可能导致曝光区域太过消融
  。显影温度过高或显影液浓度不对适也会爆发类似的问题
  。例如在制造高区分率芯片时，显影历程需要在清洁且稳固的情形中举行，并且要借助高精度的装备来控制显影参数，以确保硅片上能够形成准确的电路图案
  。显影完成后，还可能需要举行硬烘等后续处置惩罚来固化图案和增强光刻胶的稳固性，为后续的刻蚀等工序做好准备
  。

差别类型光刻机的特点比照

一、区分率

1. 接触式光刻机

• 接触式光刻机区分率相对较低
  。由于它是通过掩膜与光刻胶的直接接触举行图案转印，这种接触方法很容易爆发误差，如掩膜和光刻胶之间的不完全贴合、在接触历程中的细小位移等都会影响最终的区分率
  。并且在接触历程中，掩膜的磨损可能会进一步降低区分率，通常只能用于制造较大尺寸或者对区分率要求不高的芯片结构，难以跟上现代芯片一直微型化的制造需求
  。

2. 靠近式光刻机

• 靠近式光刻机区分率高于接触式光刻机
  。由于有细小的误差（Gap约莫为0 - 200μm）离隔掩膜和光刻胶，镌汰了接触带来的误差因素，使得光刻图案能够更清晰地转印
  。但相比于投影式光刻等更先进的光刻方法，其区分率仍然有一定的局限性，不过关于许多古板的芯片制造工艺和一些对本钱较为敏感的芯片生产来说，靠近式光刻的区分率已经能够知足要求，在较长一段时间内也在半导体制造领域普遍应用
  。

3. 投影式光刻机

• 投影式光刻机具有较高的区分率
  。它使用光学系统将掩膜上的图案以投影的方法转移到硅片上，阻止了接触式光刻机的直接接触问题，并且通过准确的光学设计和优化，例如使用高质量的透镜、合理设置掩膜缩放比例等，可以实现很是细腻的图案转移
  。像步进重复投影曝光、扫描步进投影曝光等子类型在现代芯片制造的高区分率要求下施展要害作用，能够制造出高密度的电路图案，顺应了芯片一直趋向更小特征尺寸生长的需求
  。

4. 紫外光（UV）光刻机

• UV光刻机的区分率相对有限
  。其光源波长在193nm至248nm规模内，凭证光刻区分率公式，较长的波长限制了它能够抵达的最小特征尺寸区分能力
  。例如在制造一些高端的智能手机芯片或者高性能盘算机芯片时，UV光刻机的区分率难以知足超薄晶体管尺寸、超窄线路宽度等要求，更多地应用于古板或低端芯片的制造领域，如一些简朴的消耗电子产品芯片、工业控制芯片等是UV光刻机适用的规模
  。

5. 极紫外光（EUV）光刻机

• EUV光刻机具有极高的区分率，它使用13.5nm波长的极紫外光
  。这个极短的波长使得它能够制造出很是细腻的图案，区分率可以抵达7nm以下
  。这一优势关于现代先进的芯片制造，特殊是在需要制造超大规模集成电路，如最新的CPU、GPU芯片等高端芯片时显得尤为主要
  。EUV光刻性能够在硅片上制造出极小的电路元件和线路毗连，知足现代芯片高性能和高集成度的生长需求，但本钱高昂是其劣势
  。

6. 浸入式光刻机

• 浸入式光刻机的区分率较高
  。通过在投影镜头和光刻胶之间使用浸没介质（如水中）来消除空气带来的光学畸变，提高了成像质量进而提高区分率，可抵达14nm
  。浸入式光刻机在区分率上介于古板的UV光刻机和EUV光刻机之间，在一些对区分率要求较高但又不需要EUV光刻机那么极致区分率的芯片制造场景下有较好的应用，如制造中高端的存储芯片、通讯芯片等领域，它能够知足此类芯片对尺寸减小和性能提高的需求，同时在本钱和手艺可实现性方面取得平衡
  。

二、本钱

1. 接触式光刻机

• 接触式光刻机的成内情对较低
  。其装备结构简朴，主要是基于掩膜与光刻胶的接触机制，不需要重大的光学投影系统、高精度的物镜等腾贵的部件
  。这种光刻机在半导体生长早期或者对本钱较为敏感的研究和小批量生产中有一定的适用性，例如一些小型电子装备制造商为节约本钱在研发和小批量试生产时可能会选择接触式光刻机
  。

2. 靠近式光刻机

• 靠近式光刻机本钱适中
  。它虽不像接触式光刻机那样装备简朴廉价，但也没有像投影式光刻中的一些高端类型那样重大和腾贵
  。靠近式光刻机在包管一定光刻质量（相比接触式更好的区分率和图案质量）的同时，成内情对可控
  。这使得它在众多芯片制造企业的大规模生产中有一定的市场份额，特殊是关于一些古板芯片类型的生产或者是在对本钱效益有一定要求的制造场景下
  。例如一些恒久生产成熟芯片制程的企业会选择靠近式光刻机来平衡本钱和生产质量
  。

3. 投影式光刻机

• 投影式光刻机本钱较高
  。由于需要构建重大的光学投影系统，包括高质量的透镜、准确的机械运动系统等
  。特殊是步进重复投影曝光、扫描步进投影曝光等高端的投影式光刻类型，制造的部件精度要求高、手艺难度大，导致装备本钱高昂
  。然而，其高区分率和高精度的特点使得它在高端芯片制造领域不可或缺，如在大型的芯片制造企业生产先进的CPU、GPU等高端芯片时，只管本钱高昂，但投影式光刻机是制造这些高端芯片的须要装备，并且其装备本钱能够分摊到大规模的芯片生产数目上
  。

4. 紫外光（UV）光刻机

• UV光刻机本钱较低
  。这是它的一大优势，其光源和装备整体相对简朴和成熟，在制造较大的半导体器件时，UV光刻机在本钱效益方面体现较好
  。例如一些通俗的消耗电子产品芯片如电子时钟芯片、收音机芯片等对本钱很是敏感且对区分率要求不高，UV光刻机是较量合适的制造装备，能够知足这类产品在市场上的本钱要求，使得产品能够以较低的价钱加入市场竞争
  。

5. 极紫外光（EUV）光刻机

• EUV光刻机本钱极其腾贵
  。首先其光源的制造和维护本钱高，13.5nm波长的极紫外光光源需要特殊的爆发和控制装置
  。其次其光学系统重大，需要使用价钱腾贵的反射镜和多层干预镜，且装备需要在高真空情形下运行，使得装备的制造本钱和运行本钱都很是高
  。例如，现在EUV光刻机的单价凌驾2.75亿美金，高昂的本钱限制了它的普及应用，但在高端芯片制造如最新的智能手机芯片、高性能效劳器芯片制造等领域，EUV光刻机是实现高集成度和高性能芯片制造的要害装备，只管本钱高但个体大型制造商为了占有高性能芯片市场也会采购它来知足生产需求
  。

6. 浸入式光刻机

• 浸入式光刻机本钱高于通俗的干式UV光刻机
  。由于其需要特殊的液体浸没系统，包括液体的控制系统、与液体兼容的光学部件等，这增添了装备的制造和维护本钱
  。然而，相比EUV光刻机，它的本钱照旧相对较低的
  。在制造中高端芯片时，浸入式光刻机通过提高区分率为芯片性能升级提供了可能，并且在本钱上比EUV光刻机更具可接受性，关于那些想要提升芯片性能但预算又缺乏以购置EUV光刻机的制造商来说，浸入式光刻机是一个较好的选择，例如在一些中高端的移动通讯芯片、工业自动化控制芯片制造中有一定的应用
  。

三、生产效率

1. 接触式光刻机

• 生产效率相对较低
  。由于其在每次曝光历程中，掩膜与光刻胶直接接触，这一历程相对较为耗时且容易泛起故障（如接触不良需要重新操作等）
  。并且每次在替换掩膜或者对新的芯片举行光刻时，可能需要更多的准备时间来确保接触的准确性和稳固性
  。例如在制造批量较小但对光刻精度要求是适度的芯片时，接触式光刻机的低效率可能不会成为太大的问题，但在大规模工业化生产中这种低生产效率的劣势就会较量显着
  。

2. 靠近式光刻机

• 靠近式光刻机生产效率适中
  。它在光刻历程中不需要掩膜与光刻胶的细密接触准备时间，并且相关于接触式光刻禁止易泛起接触故障，因此它的光刻历程相对流通
  。可是，与投影式光刻机中的一些高速扫描或步进类型相比，它在单位时间内处置惩罚的芯片或区域数目会少一些
  。在一些中大型规模的芯片生产中，若是对生产效率和本钱有综合思量的话，靠近式光刻时机是一个可选择的计划，它可以在包管一定生产速率的同时实现较好的光刻质量
  。

3. 投影式光刻机

• 投影式光刻机在差别子类型下生产效率有所差别
  。像步进重复投影曝光在每次只能对一个小区域举行曝光，然后移动晶圆再举行下一个区域的曝光，这种方法在制造高密度电路时精度高，但制造速率相对较慢
  。而扫描投影曝光则通过扫描的方法举行图案转移，在处置惩罚大尺寸图案或相对较低区分率要求的芯片时有较高的效率
  。在总体上，投影式光刻机由于其较为重大的光学系统和操作历程，与一些简朴的光刻方法相比生产效率可能不是最高的，但在高端芯片制造或者需要高精度图案转印的情形下，其在可以接受的生产效率下提供了高质量的光刻效果
  。

4. **紫外光（UV
