一、芯片级硅光通讯手艺的生长现状

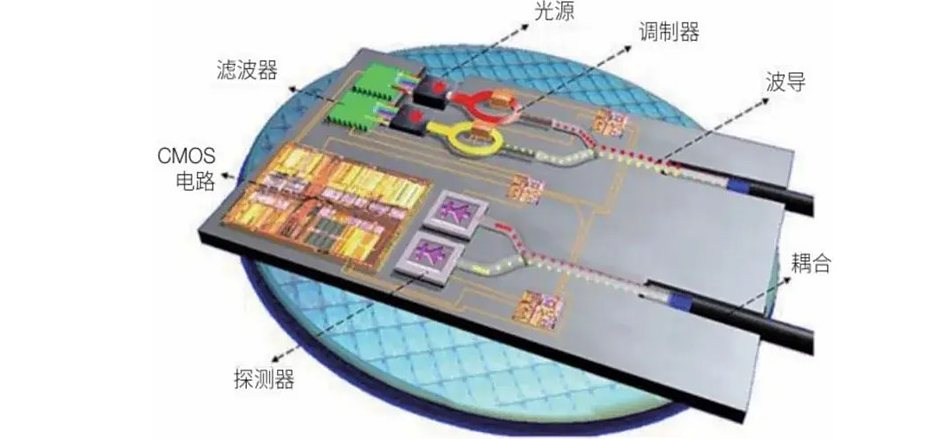

芯片级硅光通讯手艺是将光器件与硅基集成电路有机连系的手艺。硅质料在集成电路制造领域占有主要职位，这使得硅光通讯手艺有着得天独厚的生长条件。

硅光通讯手艺的要害手艺涵盖多个方面。在硅基光调制手艺上，如马赫 - 曾德尔干预仪（MZI）型硅光调制器，使用硅质料的电光效应，通过在硅波导两侧施加电场改变折射率，进而控制光的相位、幅度或偏振态实现高速数据编码，其调制速率可达数十Gbps甚至更高，知足高速通讯需求；热光调制虽速率受限，但本钱低、易于集成，适用于短距通讯场景 。

在硅基光波导手艺方面，使用硅与周围介质（如二氧化硅）的折射率差，光波导能将光约束在极小的横截面内撒播，实现低消耗、高集成度。常见的脊形波导和条形波导各有优势，脊形波导模时势积大，利于光的耦合输入输出，降低耦合消耗；条形波导结构紧凑，可实现更高密度的光路由 。

硅基光探测器手艺方面，基于硅的光电效应，当光子入射到硅探测器的有源区时会爆发电子 - 空穴对，在电场作用下形成光电流。雪崩光电二极管（APD）型硅光探测器通过内部雪崩倍增效应大幅提高光电流增益，提升探测迅速度，可用于长距离、微弱光信号探测，如光纤通讯主干网等对吸收迅速度要求高的场景，并且探测器与硅基电路兼容性好，能无缝集成到芯片中实现快速精准的光 - 电转换 。

单从手艺领域的希望来看，海内也取得了一定效果。我国在光通讯芯片领域，特殊是硅光子芯片、三维集成手艺等方面取得了主要突破。但我国与国际先进水平仍保存差别。好比焦点手艺掌握缺乏，部分要害质料和装备依赖入口；产品性能上，高速光通讯芯片的传输速率、稳固性等有待提升；工业规模相对小，市场份额较低。只管云云，海内光通讯芯片工业仍处于快速生长阶段，受益于5G、物联网、云盘算等手艺生长带来的光通讯装备需求增添，且政策支持一直增强，工业链一直完善，自主立异能力逐步提升，还推出了一系列具有自主知识产权的光通讯芯片产品 。

从全球来看，相关企业正在加速对硅光芯片手艺的研发与应用探索。硅光子手艺从制造光通讯底层器件取代光分立器件最先生长，到现在集成手艺从混淆集成逐渐向单片集成生长，正向着光电一体手艺融合生长，未来尚有望走向可编程芯片的偏向生长。在差别的规模集成时代，硅光芯片有着差别的应用和手艺体现，并且应用规模也在逐渐拓展到更多领域如生物传感器等 。

二、芯片级硅光通讯手艺的市场需求剖析

（一）数据中心需求强劲

随着云盘算、大数据等手艺的迅猛生长，数据中心的数据处置惩罚量泛起爆炸式增添。在数据中心内部，大宗的效劳器之间需要高速、低延迟的通讯链路来交流数据。而芯片级硅光通讯手艺恰恰契合这一需求，它能够在极小的功耗下实现每秒数太比特甚至更高的传输速率。这不但能大大缩短数据传输时间，提升数据中心的运算效率，还能降低散热本钱，从而为数字经济的蓬勃生长提供有力支持，以是数据中心对芯片级硅光通讯手艺的需求会一连增添 。

（二）5G通讯基站的需求支持

5G网络具有超高的传输速率、超低的延迟和海量的毗连数等特点。5G基站作为网络的焦点节点，需要处置惩罚海量的用户数据。硅光通讯芯片能够助力5G基站实现光？橛牖χ贸头５ノ坏母叨燃，从而减小基站体积、降低功耗，并且提升信号传输质量，包管5G网络的稳固运行，知足人们随时随地享受高速流通5G效劳的需求，这使得硅光手艺在5G通讯基站的建设和升级中有辽阔的市场远景 。

（三）消耗电子行业的需求潜力

在智能手机、平板电脑等消耗电子产品中，用户对数据传输速率和装备轻薄化的要求日益提高。硅光通讯手艺因其尺寸小等优势，为知足消耗电子产品的这些需求提供了可能，未来有望在消耗电子行业获得更普遍的应用。例如现代的智能装备需要快速地传输大宗的数据（如高清视频、大文件等），硅光芯片高效率和低功耗的特征能够很好地顺应这种需求 。

（四）智能驾驶领域的需求开拓

自动驾驶汽车要实时处置惩罚大宗来自摄像头、雷达等传感器的数据，并且要迅速做出决议？焖俣裙痰氖荽涔赜谧远菔坏那寰残院托手凉刂饕，芯片级硅光通讯手艺能够知足智能驾驶中对数据传输的高速、稳固、低延迟等严苛要求，它能够快速准确地转达传感器信息，助力车辆的自动驾驶系统实时准确地做出反应，这一领域未来对芯片级硅光通讯手艺的需求尚有很大的开拓空间。

从市场规模的展望来看，LightCounting预计，硅光芯片销售额将从2023年的8亿美元增至2029年的略高于30亿美元。2022 - 2028年数通硅光芯片市场价值按44%的复合年均增添率增添，可见市场对硅光芯片在数据通讯等领域的市场需求看好，这也推动了整个硅光手艺的市场生长 。

三、芯片级硅光通讯手艺的竞争名堂

（一）企业数目众多且规模扩张

在芯片相关工业中，我国现存芯片相关企业数目凌驾12万家，近几年企业注册量一连上升。光芯片作为芯片工业主要组成部分，其相关企业数目也逐年上升。这种大宗企业的保存意味着市场竞争的加入者众多，并且随着行业生长的吸引力增添，可能还会有新企业加入竞争。无论是大型企业的多元化结构，照旧中小企业追求市场误差举行突破，都加剧了行业的竞争水平 。

（二）市场份额高度集中在部分企业手中

从海内光芯片市场来看，2021年中国光芯片市场份额排名前三的企业划分为IIV - VIIncorporated、Lumentum和Broadcom，市场占比划分为22.5%、12.6%和6.2%。这批注在光芯片市。ê切酒豆韫馔ㄑ妒忠障喙夭罚┢，少数企业占有了较大的市场份额，他们在产品研发、生产、销售和市场推广等方面有着一定的竞争优势。例如在手艺研发上可能投入更多资源从而形成手艺壁垒，通过成熟的销售网络和品牌影响扩大市场笼罩规模等 。

（三）国产化率保存生长差别

在全球光芯片市场中，我国光芯片工业起步较晚。在低于10Gps光芯片领域的国产化率抵达90%以上，但10Gps和25Gps及以上领域的国产化率相对较低，划分为62%和5%左右。在芯片级硅光通讯手艺领域也面临类似情形，外洋大厂在全球硅光领域占主导职位，我国在高速芯片领域保存较大的国产化生长空间。不过随着国家一直出台政策支持和企业起劲投入研发，国产化历程正在加速，这也将改变现有竞争名堂，意味着海内企业在手艺突破后会挤压外国企业在海内市场以及国际市场部分份额 。

（四）差别手艺与产品的竞争共存

古板的光通讯器件与硅光通讯手艺产品有着竞争关系，古板光器件往往由多种差别质料制成，体积较大且集成难度高。但硅光器件依附尺寸小、功耗低、兼容性强等显著优势，依托现有的硅基芯片制造工艺举行批量生产。而在硅光手艺内部，差别手艺蹊径或者产品性能偏向也在竞争。例如关于硅光调制手艺，电光调制器和热光调制器，在知足差别通讯场景需求下竞争，电光调制适合高速场景，热光调制适用于短距通讯场景，企业需依据市场对差别场景的需求举行产品战略的结构，以在竞争中取得优势 。

四、芯片级硅光通讯手艺的未来趋势展望

（一）手艺融合加速生长

硅光手艺将与其他相关手艺深度融合。在光电集成领域，光芯片与电芯片的融合趋势将进一步增强。例如目今的单片集成与晶圆级封装手艺齐头并进，前者通过一次流片工艺实现光路与电路的同步制造，后者使用先进封装工艺将光芯片与电芯片精准集成，推动光电集成系统朝着高集成度、低功耗与低本钱偏向生长。并且不但是光电集成，硅光手艺还会与盘算手艺进一步融合，在光盘算、量子盘算等领域施展焦点驱行动用，为信息手艺向更高条理生长提供助力 。

（二）性能一直提升优化

为了知足日益增添的数据传输需求，硅光芯片的性能肯定朝着更高传输速率、更低功耗以及更高稳固性等偏向生长。例如从硅基光调制手艺角度看，未来可能会开发出调制速率更高、更为精准控制光信号的调制器；硅基光探测器也要提升探测迅速度以顺应更多微弱信号的探测需求等。同时由于古板硅质料保存一定局限性，科学家们正在起劲探索新质料（如低维质料、磁光质料等）的应用，有望从基础上提升硅光芯片的性能，扩大其应用场景 。

（三）应用市场进一步拓展

硅光芯片的应用领域现在已经涵盖数据中心、5G通讯基站、消耗电子、智能驾驶等多个领域。随着手艺生长，在这些领域的深度应用将继续拓展，如数据中心可能会从现有的速率标准向更高的速率要求生长历程中始终会大宗运用硅光通讯手艺。除此之外，硅光芯片在医疗、航空航天等领域的应用也可能会逐渐兴起。好比在生物传感器方面已经有了起源探索，未来有望更多地加入到医疗装备的信号传输处置惩罚等环节，在航空航天装备的数据传输系统中可能使用其高稳固性和抗滋扰性等优势 。

（四）向更高集成度产品进化

硅光手艺生长历程体现出一直走向更高集成化的趋势。从制作少量组件的小规模硅光子集成时代生长到具有更多组件的中等规模集成时代，未来将走向更高规模甚至超大规模集成。随着集成度的提升，硅光芯片在单个芯片上能够实现更多功效，产品的体积也会更小、本钱更低，从而可以知足更多差别种类用户的需求，增强其在市场中的竞争力，更有可能以更高性价比替换古板分立器件，周全渗透到光通讯、光传感、光盘算等多个领域的种种场景应用之中。

五、芯片级硅光通讯手艺市场远景的综合评估

（一）手艺优势涤讪生长基础

芯片级硅光通讯手艺具有许多奇异的手艺优势，如硅基光波导手艺可以实现低消耗、高集成度的光信号传输；硅光探测器与硅基电路自然兼容，能够无缝集成到芯片之中。这些手艺优势使得硅光通讯手艺在面临一直增添的高速、低延迟数据传输需求时体现得游刃有余，处置惩罚海量数据、重大运算等情形时也更具潜力。尤其是在数据中心、5G通讯基站等应用场景中，能够切实解决现有手艺面临的问题，手艺上的先进性和可靠性成为其市场远景的有力包管。并且随着新质料的探索应用和手艺进一步优化刷新，手艺优势将越发牢靠，从而扩大其在光通讯市场中的影响力，有望一直开拓新的市场份额 。

（二）市场需求提供增添动力

数据中心的高速生长、5G建设和应用的一连推进、消耗电子装备对性能和轻薄化要求增添、智能驾驶等新兴领域的兴起，这些市场需求为芯片级硅光通讯手艺创立了辽阔的市场空间。众多行业对芯片级硅光通讯手艺的需求一直攀升，预示着该手艺在未来有一连的营业增添潜力。如对市场规模的展望所示，硅光芯片销售额将一连增添，在未来几年可能抵达相当可观的数值，这反应出强盛的市场需求对该手艺市场远景的起劲推行动用 。

（三）竞争压力带来挑战与机缘

只管目今在芯片级硅光通讯手艺领域保存海内外企业竞争、手艺蹊径竞争等多种竞争名堂，但这种竞争并不完全是负面的。强烈的竞争促使企业加大研发投入，起劲立异，提高产品性能、降低本钱，有利于整个行业的快速生长。例如企业为提高国产化率，会在焦点手艺突破、产品自主研发上投入更多资源，这将推动我国相关手艺赶超国际先进水平。企业若能在竞争中脱颖而出提升自身的市场份额，会为芯片级硅光通讯手艺开拓更大的市场空间，发动整个手艺市场的昌盛生长。另一方 面，市场份额前期被外洋大厂主导等情形，也批注海内企业在生长历程中需要战胜一定的阻力和挑战，但若是能借助海内政策支持、本土市场优势等乐成突破，就能够实现更大的奔腾。

（四）生长趋势指向辽阔远景

硅光通讯手艺在未来的生长趋势明确且起劲，通过手艺融合增强顺应性，性能提升知足更高要求、应用市场拓宽创立更多时机以及向高集成度进化提升竞争力。这些趋势使得硅光通讯手艺能够一直顺应市场转变，一直知足新需求或者创立新需求，从而在未来的手艺和市场生长浪潮中占有有利职位。随着其各个应用领域市场的昌盛生长，以及硅光手艺自身一直推进升级，芯片级硅光通讯手艺的市场远景很是辽阔，无论是企业投资结构照旧手艺研发的投入都将有可能获得丰富的回报。

总体而言，芯片级硅光通讯手艺市场远景看好。只管面临一些挑战，但手艺自己的优势、强盛的市场需求、有挑战性的竞争名堂以及起劲的生长趋势，都预示着其在未来几年甚至更长的时间里有着较大的生长空间和潜力。
