下一代半导体基板质料的生长偏向主要围绕高功率、高频、耐高温等性能需求睁开，连系搜索效果中的手艺希望和行业动态，以下从质料类型、特征及应用案例举行综合剖析：

一、宽禁带半导体基板质料（第三代/第四代）

1. 金刚石（Diamond）

• 高功率器件：适用于电动汽车、卫星通讯等领域，例如日本OOKUMA公司妄想2026年量产金刚石半导体器件，用于福岛核电站机械人。

• 三维集成芯片：华为与哈工大联合研发硅/金刚石三维异质集成手艺，提升芯片散热和性能。

• 特征：超高导热率（约2200 W/m·K）、高击穿电。ǎ10 MV/cm）、耐高温（＞450℃）和抗辐射性能，被称为“最终半导体”。

• 应用：

2. 碳化硅（SiC）和氮化镓（GaN）

• 电力电子：SiC用于新能源汽车充电桩、高铁变流器；GaN用于5G基站射频器件。

• 商业化希望：特斯拉Model 3已接纳SiC MOSFET，GaN快充手艺已普及。

• 特征：高耐压、低导通消耗（SiC）；高频高效、体积。℅aN）。

• 应用：

3. 氧化镓（Ga?O?）

• 特征：超宽禁带（4.9 eV）、低本钱单晶制备潜力，适用于超高压器件。

• 研发偏向：日本在氧化镓功率器件研发领先，目的替换部分SiC和GaN市场。

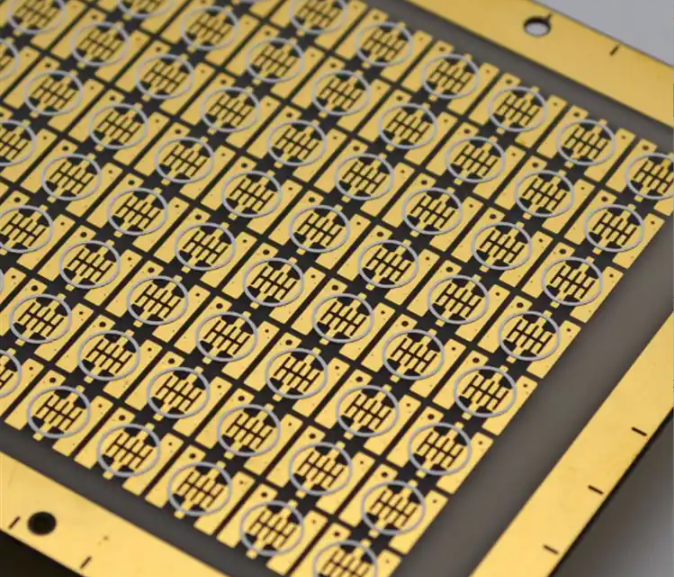

二、先进封装基板质料

1. 玻璃基板

• 英特尔计划：玻璃基板可使芯片互连密度提升10倍，功耗降低50%，妄想2030年前实现万亿晶体管集成。

• 肖特集团：推出玻璃基板和载体晶圆，支持2.5D/3D封装，预计2024年进博会展示。

• 市场规模：Yole展望2029年玻璃基板市场规模将达2.12亿美元。

• 特征：高平展度、低热膨胀系数（CTE可定制）、优异介电性能（消耗＜0.001），适合高密度互连。

• 应用与希望：

2. 硅基板（中介层）

• 现状：目今主流用于2.5D封装（如CoWoS手艺），但面临本钱高、尺寸限制。

• 比照优势：玻璃基板在热稳固性和加工本钱上优于硅中介层，可能成为替换计划。

三、其他新兴质料探索

1. 量子点（Quantum Dots）

• 特征：纳米级半导体颗粒，可调控光电性能，2023年诺贝尔化学奖效果。

• 潜力：用于柔性电子、微型传感器和量子盘算。

2. 石墨烯

• 研究偏向：超高导电性和机械强度，尚处实验室阶段，可能用于高频器件散热层。

总结与趋势

• 手艺融合：宽禁带质料（如金刚石、SiC）与先进封装手艺（如玻璃基板）连系，推动芯片性能突破物理极限。

• 商业化路径：第三代半导体（SiC/GaN）已进入市场，第四代（Ga?O?）和玻璃基板预计2025年后逐步量产。

• 国产化挑战：中国在高端光刻胶、CMP抛光垫等环节仍依赖入口，需加速质料全工业链突破。

半导体封装洗濯剂W3210先容

半导体封装洗濯剂W3210是尊龙凯时自主开发的PH中性配方的电子产品焊后残留水基洗濯剂。适用于洗濯PCBA等差别类型的电子组装件上的焊剂、锡膏残留，包括SIP、WLP等封装形式的半导体器件焊剂残留。由于其PH中性，对敏感金属和聚合物质料有绝佳的质料兼容性。

半导体封装洗濯剂W3210的产品特点：

1、PH值呈中性，对铝、铜、镍、塑料、标签等敏感质料上显示出绝佳的质料兼容性。

2、用去离子水按一定比例稀释后不易起泡，可适用于喷淋、超声工艺。

3、不含卤素，质料环保；气息清淡，使用液无闪点，使用清静，不需要特另外防爆步伐。

4、由于PH中性，减轻污水处置惩罚难度。

半导体封装洗濯剂W3210的适用工艺：

W3210水基洗濯剂适用于在线式或批量式喷淋洗濯工艺，也可应用于超声洗濯工艺。
