下一代半导体封装生产工艺主要包括以下5种手艺，其焦点特点及生长趋势如下：

1. 三维集成封装（3D ICs）

• 手艺特点：通过笔直堆叠多层芯片或晶圆，使用硅通孔（TSV）实现立体互连，显著提升集成密度和信号传输效率。例如，HBM存储器接纳3D堆叠手艺实现超高速数据传输。

• 优势：缩短互连距离（降低40%延迟）、镌汰功耗（优化30%以上）、支持异构集成（如逻辑芯片+存储器组合）。

• 挑战：热治理难度高，需开发高效散热结构；TSV加工精度要求纳米级，本钱较高。

•

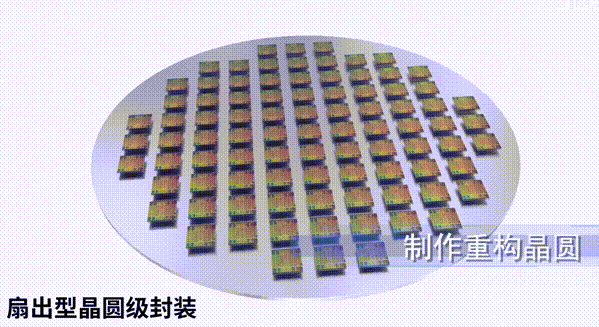

2. 扇出型晶圆级封装（Fan-Out WLP）

• 手艺特点：在晶圆级直接完成封装，通过重新漫衍层（RDL）将I/O端口扩展至芯片外部区域，无需古板基板。

• 优势：封装尺寸靠近芯片现实大。ń谠50%以上空间），支持多芯片异构集成，本钱比古板封装低30%。

• 应用场景：5G射频？椤⒁贫χ贸头Ｆ鳎ㄈ缙还鸄系列芯片）。

3. 系统级封装（SiP）

• 手艺特点：将处置惩罚器、存储器、传感器等多颗芯片集成于简单封装内，实现完整系统功效。

• 优势：缩短系统开发周期（镌汰50%设计时间），支持柔性设置（如物联网装备的定制化需求）。

• 典范案例：苹果Watch的S系列芯片集成生物传感器和通讯？。

4. 嵌入式封装

• 手艺特点：将芯片嵌入印刷电路板（PCB）内部，通过埋入式布线实现高密度互连。

• 优势：提升散热效率（导热性能提高20%），增强机械稳固性（抗振动能力优于古板封装）。

• 应用领域：汽车电子（如ECU控制？椋⒐ひ底氨。

5. 2.5D/3D硅中介层手艺

• 手艺特点：接纳硅中介层（Interposer）实现芯片间高速互连，支持2.5D平面集成或3D笔直堆叠。

• 优势：带宽提升至TB/s级别（如HBM3存储器），兼容差别工艺节点芯片的混淆集成。

• 挑战：中介层制造本钱高，需解决热应力导致的界面可靠性问题。

手艺生长趋势比照

未来生长偏向将聚焦于多功效集成（如光电共封装）、绿色制造（镌汰重金属使用）和智能化工艺（AI驱动的缺陷检测）。需进一步相识详细工艺细节，可查阅引用文献中的手艺剖析。
