3.5D封装芯片手艺的生长与应用市场剖析

一、手艺生长配景与焦点原理

1. 手艺定位与融合特征

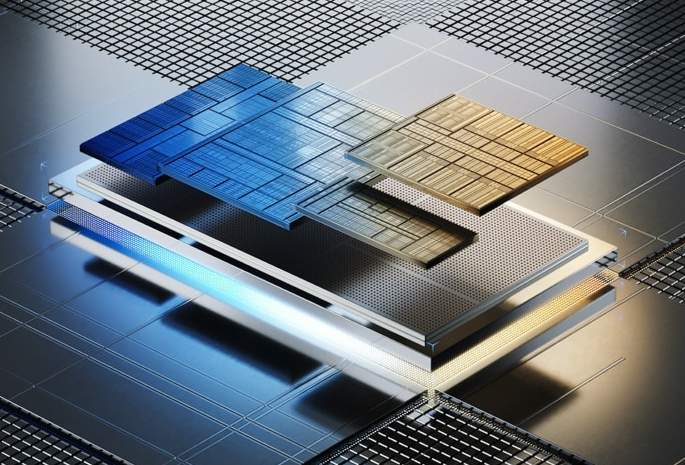

   3.5D封装是介于古板2.5D和3D封装之间的立异手艺，连系了水平互联和笔直堆叠的优势。例如，博通的3.5D XDSiP平台通过硅中介层横向集成多芯片，再连系3D混淆键合手艺笔直堆叠加速器芯片，实现超6000mm?硅片集成和12个HBM内存的协同。




2. 焦点工艺突破

• 混淆键合手艺：无需焊料凸块，直接通过铜线柱毗连芯片顶部金属层，信号密度提升7倍，功耗降低30%。

• 多层级互连：接纳硅中介层（如台积电CoWoS）和微型通道手艺，缩短芯片间距，提升数据传输效率。例如，AMD MI300系列通过硅通孔（TSV）实现CPU/GPU与HBM的高密度集成。

3. 性能优势

• 高集成度：在单封装内整合异构盘算单位（如CPU、GPU、HBM），支持AI逊需的万亿级参数模子。

• 热治理优化：紧凑结构连系多层基板散热设计，适用于数据中心等高负载场景。

二、应用市场现状

1. AI与高性能盘算（HPC）

• 数据中心芯片：英伟达、AMD等厂商的GPU加速器已接纳3.5D封装，以应对大模子训练需求。例如，AMD MI300X通过3.5D手艺实现5倍于前代的带宽提升。

• 边沿盘算：华邦等企业推出3.5D堆叠DRAM计划，为自动驾驶和物联网装备提供低延迟算力。

•


2. 通讯与消耗电子

• 5G基站：XDSiP平台的高频信号处置惩罚能力适配5G毫米波通讯，降低功耗20%以上。

• 智能手机：高密度封装助力芯片小型化，如TDK的蓝牙？樘寤跣≈凉虐宸庾暗1/3。

3. 新兴领域探索

• 医疗电子：脑机接口芯片通过3.5D集成传感器和处置惩罚器，提升信号收罗精度。

• 汽车电子：车载AI芯片接纳3.5D封装实现多传感器融合处置惩罚，支持L4级自动驾驶。

三、手艺挑战与市场壁垒

1. 制造重漂后

• 混淆键合需纳米级瞄准精度，良率缺乏60%，导致本钱高于古板封装30%。

• 质料兼容性问题（如热膨胀系数差别）可能引发恒久可靠性危害。

2. 生态成熟度

• 设计工具链不完善，EDA厂商尚未周全支持3.5D多物理场仿真。

• 标准化缺失，差别厂商的中介层互连协议保存碎片化。

四、未来趋势与市场展望

1. 手艺迭代偏向

• 3D超大规模集成：2028年后可能向CFET（互补场效应晶体管）架构演进，连系背面供电网络实现10nm级堆叠。

• 本钱优化路径：台积电妄想将CoWoS产能提升2倍，推动3.5D封装成今年均下降15%。

2. 市场规模展望

• 2026年首批量产产品（如博通6款3.5D芯片）将发动市场突破50亿美元，2030年全球占比或达先进封装市场的35%。

• 中国厂商（如物元半导体）通过专利结构切入中端AI芯片市场，预计2027年国产化率提升至20%。

总结：3.5D封装通过异构集成和工艺立异，正在重塑AI芯片、HPC等高端市场名堂。只管面临本钱和生态挑战，但其在算力密度与能效比上的优势将驱动未来五年半导体行业的手艺跃迁。更多手艺细节可参考等泉源。

先进封装芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
