芯片封装中的四种键合方法及其应用剖析

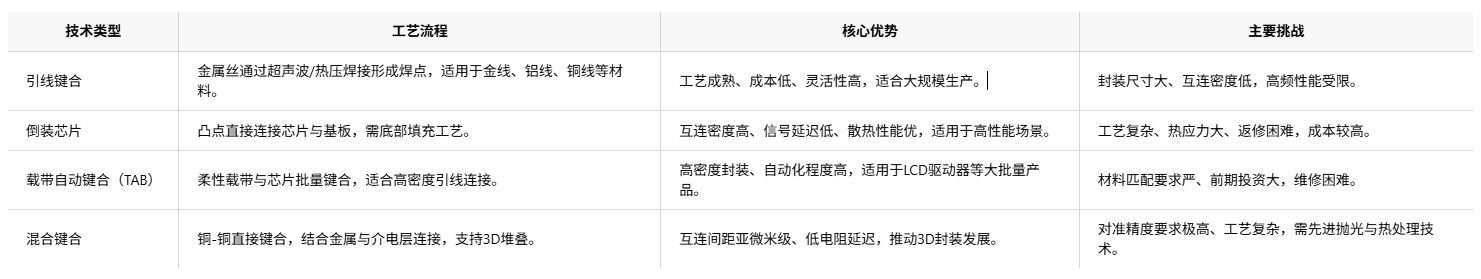

一、四种键合方法比照

二、应用剖析

1. 引线键合

• 应用领域：消耗电子（如LED、传感器）、功率器件（需高可靠性焊接）。

• 典范场景：古板封装中本钱敏感型产品，如手机射频芯片、汽车ECU
  ？。

2. 倒装芯片

• 应用领域：高性能盘算（CPU/GPU缓存堆叠）、移动通讯（5G射频
  ？椋。

• 典范场景：AMD Epyc处置惩罚器通过倒装手艺整合盘算焦点与缓存，提升带宽。

3. 载带自动键合（TAB）

• 应用领域：LCD/OLED驱动器、高密度传感器阵列。

• 典范场景：手机屏幕驱动芯片的批量生产，依赖柔性载带实现细间距毗连。

4. 混淆键合

• 应用领域：3D堆叠存储器（如HBM）、异构集成（CPU+AI加速器）。

• 典范场景：台积电CoWoS手艺用于AI芯片封装，实现TSV与混淆键合的协同优化。

三、手艺趋势与选择建议

• 引线键合：向铜线质料升级以降低本钱，但面临微型化瓶颈。

• 倒装芯片：与TSV连系推动2.5D/3D封装，需解决热应力问题。

• 混淆键合：成为先进封装焦点，需突破纳米级瞄准与良率控制。

• 选择建议：

• 本钱优先：引线键合（铜线）或TAB。

• 性能优先：倒装芯片或混淆键合。

• 异构集成：混淆键合+Chiplet架构。

通过以上剖析，差别键合手艺在工艺成熟度、本钱与性能间保存显著差别，需凭证详细应用场景（如封装密度、功耗、本钱）举行权衡选择。

芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
