高密度系统级封装手艺及其应用剖析

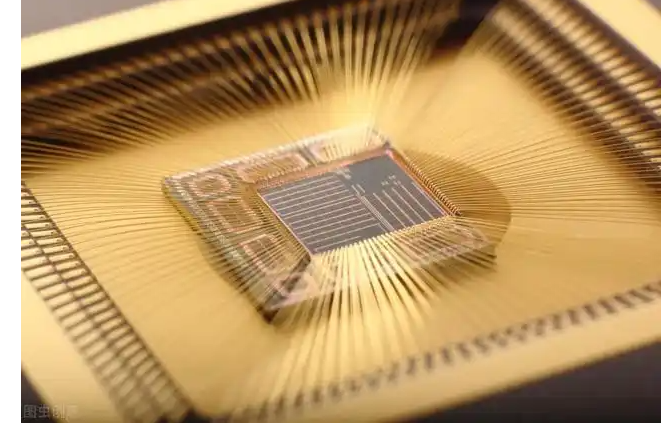

一、高密度系统级封装手艺概述

1. 手艺界说
   高密度系统级封装（System-in-Package, SiP）是一种将多个功效芯片（如处置惩罚器、存储器、射频？榈龋┖臀拊丛（电阻、电容等）集成到简单封装内的手艺，通过先进互连手艺（如倒装芯片、球栅阵列等）实现系统级功效。其焦点目的是提高集成密度、缩小体积，同时优化性能和功耗。




2. 要害手艺

• 倒装芯片（Flip-Chip）：通过微米级焊点直接毗连芯片与基板，提升信号传输速率和散热效率。

• 球栅阵列（BGA）：接纳高密度引脚结构，镌汰信号路径长度，适用于高频应用。

• 晶圆级封装（WLP）：在晶圆级完成封装工艺，大幅缩小尺寸，适用于移动装备。

• 3D堆叠手艺：笔直堆叠多颗芯片，通过硅通孔（TSV）实现层间互连，显著提高集成密度。

3. 手艺优势

• 小型化：集成度较古板PCB提升70%以上，例如智能手机射频？槊婊跣40%。

• 高性能：缩短互连路径，降低信号延迟，知足5G、AI等高带宽需求。

• 低功耗：优化电源治理和散热设计，功耗降低30-50%。

4. 手艺挑战

• 散热问题：高密度集成导致热流密度增添，需接纳微流道冷却或相变质料等立异计划。

• 信号完整性：高频信号易受串扰影响，需通过电磁屏障和共形屏障手艺抑制滋扰。

• 可靠性危害：质料热膨胀系数差别可能导致毗连失效，需开发新型封装质料（如玻璃纤维增强基板）。

二、典范应用领域剖析

1. 消耗电子

• 智能手机：集成射粕习端（FEM）、Wi-Fi/蓝牙？，支持多频段通讯，例如苹果AirTag接纳SiP手艺实现微型化定位功效。

• 可衣着装备：如智能手表，通过SiP整合传感器、电源治理和通讯？，延伸续航并缩小体积。

2. 汽车电子

• ADAS系统：集成毫米波雷达、摄像头处置惩罚芯片，提升自动驾驶响应速率。

• 车载通讯：5G-V2X？榻幽蒘iP手艺实现高速、低延迟数据传输。

3. 通讯与5G

• 基站射粕习端：通过双面SiP手艺镌汰40%面积，支持Massive MIMO天线阵列。

• 毫米波？椋杭煜摺⒎糯笃饔肼瞬ㄆ，优化高频信号传输效率。

4. 高性能盘算

• AI芯片：3D堆叠DRAM与GPU，提升算力密度，知足大模子训练需求。

• 数据中心：接纳异构集成手艺，将CPU、FPGA和HBM存储器封装为统一盘算单位。

5. 医疗电子

• 便携式装备：如血糖仪、心电图仪，通过SiP实现高精度传感与低功耗运行。

三、未来生长趋势

1. 3D异构集成：连系差别工艺节点芯片（如7nm逻辑芯片与28nm射频芯片），优化系统性能。

2. 智能封装：集成传感器与自顺应控制电路，实现封装状态实时监测与调理。

3. 绿色制造：开发可接纳质料和低能耗工艺，例如生物基塑封料。

4. 标准化与互操作性：推动行业标准制订（如JEDEC SiP规范），解决多厂商兼容性问题。

结论

高密度系统级封装手艺通过多维集成与工艺立异，正在重塑电子系统设计范式。其在消耗电子、汽车、通讯等领域的普遍应用，体现了对小型化、高性能需求的完善响应。未来，随着3D堆叠、智能封装等手艺的突破，SiP将进一步推动半导体行业向更高集成度与功效多样性演进。

芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
