一、芯片可靠性测试内容

芯片可靠性测试旨在评估芯片在重大情形下的恒久稳固性和寿命，主要分为以下几类：

1. 情形顺应性测试

• 温度测试：包括高温存储（如150℃氮气情形500小时）、低温测试（-40℃）及温度循环（TCT/TST），模拟极端温度对芯片的影响。

• 湿度测试：如蒸汽锅测试（PCT）、加速湿度应力测试（HAST），检测高湿情形下的耐侵蚀性。

• 机械测试：振动、攻击、跌落测试，验证封装结构的机械强度。

•


2. 电气性能测试

• 耐电压测试：施加高压脉冲（500-1000V）检测绝缘性能。

• ESD测试：模拟静电放电对芯片的滋扰，确？咕驳缒芰。

• 偏压加速测试：通过施加高电压加速元件退化，评估寿命。

3. 寿命与加速测试

• 高温事情寿命测试（HTOL）：在高温（如125℃）下长时间运行，验证恒久稳固性。

• 加速应力测试（HAST/UHAST）：连系高温、高湿及偏压，缩短测试周期。

4. 功效与清静测试

• 逻辑功效测试：验证输入输出逻辑的准确性。

• 抗辐射与加密测试：针对特殊场景（如航空航天）的清静性评估。

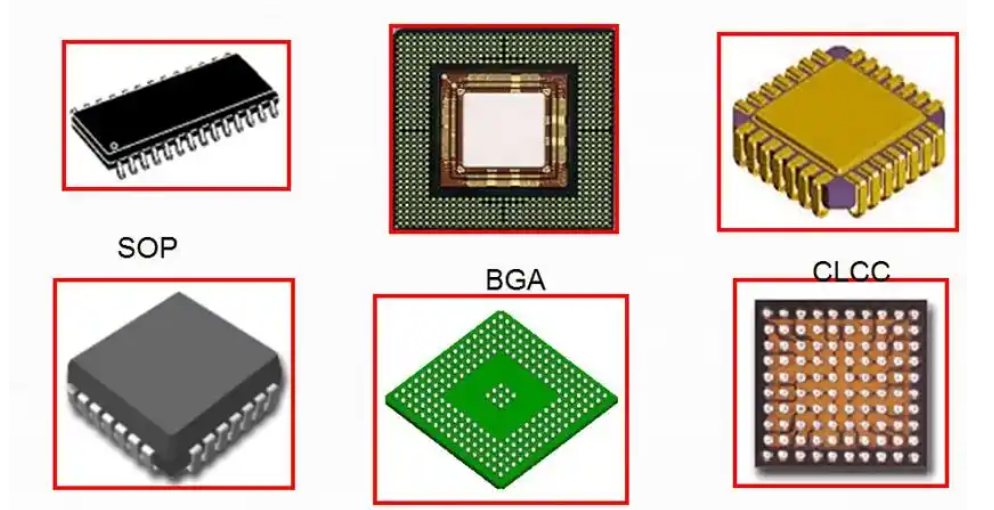

二、芯片封装工艺类型

封装工艺直接影响芯片的散热、信号传输及可靠性，主要类型包括：

1. 古板封装

• DIP（双列直插式）：早期常用，适合插拔装置，但体积较大。

• SOP/QFP（小形状/四边扁平封装）：引脚麋集，适用于大规模集成电路。

2. 先进封装

• BGA（球栅阵列）：底部焊球毗连，散热好，适用于高功耗芯片。

• CSP（芯片级封装）：封装尺寸靠近裸片，适用于内存和小型化装备。

• WLP（晶圆级封装）：直接在晶圆上完成封装，降低本钱并提高集成度。

3. 新兴手艺

• SiP（系统级封装）：集成多颗芯片，实现高密度功效整合。

• TSV（硅通孔）：笔直互连手艺，提升3D堆叠性能。

三、要害标准与质料选择

• 测试标准：参考JEDEC（JEP47/JESD22）、IPC、MIL-STD等规范。

• 封装质料：塑料（低本钱）、陶瓷（高稳固性）、金属（强散热）及低温共烧陶瓷（LTCC）等。

四、芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
