一、系统级封装（SiP）与Flip-Chip倒装封装的手艺比照与区别

1.  手艺界说与焦点差别

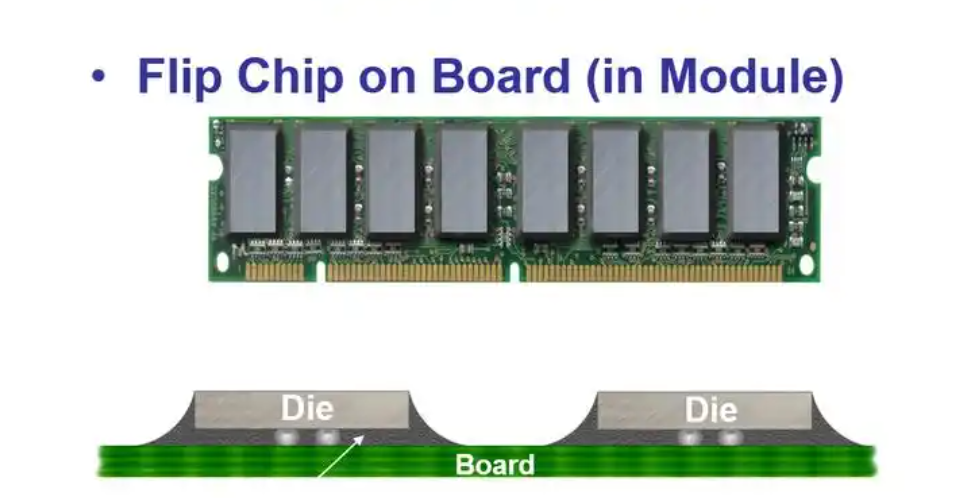

• Flip-Chip倒装封装
  通过将芯片的I/O触点（焊球）直接倒置焊接至基板或载板，替换古板引线键合工艺，缩短信号传输路径，提升电气性能和散热能力。其焦点是单芯片高性能封装手艺。
  典范工艺：UBM（底部金属层）制备、凸点制作（Bumping）、倒装焊接、底部填充等。

•


• 系统级封装（SiP）
  将多个功效芯片（如处置惩罚器、存储器、无源器件等）集成到简单封装内，形成完整的子系统。焦点在于多芯片异构集成与系统功效优化。
  典范工艺：Wire Bonding（引线键合）、Flip-Chip混淆集成、TSV（硅通孔）等2。

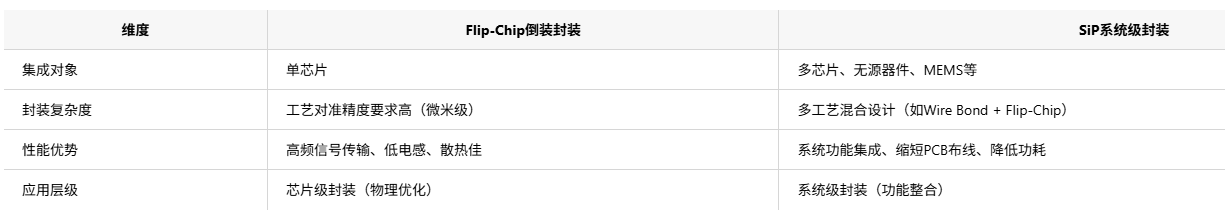

2. 手艺特征比照

3. 手艺演进关系

• Flip-Chip是SiP的要害支持手艺之一：在SiP中，Flip-Chip用于高密度芯片互联（如处置惩罚器与存储器的3D堆叠）。

• SiP可兼容Flip-Chip工艺，但需连系Wire Bonding、TSV等其他手艺实现异构集成。

二、应用市场剖析

1. Flip-Chip倒装封装市场

• 焦点领域：

• 高性能盘算：CPU、GPU等高频芯片封装（如Intel、AMD处置惩罚器）；

• 移动通讯：5G射粕习端
  ？椋≒A、滤波器）；

• 消耗电子：手机主芯片、CIS图像传感器。

• 市场规模：受益于5G和AI芯片需求，2024年市场规模预计超120亿美元。

•


2. SiP系统级封装市场

• 焦点领域：

• 消耗电子：智能手表（如Apple Watch）、TWS耳机集成传感器与蓝牙芯片；

• 车载电子：ADAS控制器、车载娱乐系统（集成MCU+存储+通讯
  ？椋；

• 物联网：边沿盘算模组（集成AI芯片+无线通讯）。

• 市场规模：2024年全球SiP市场超2000亿美元，年复合增添率达12%。

3. 竞争名堂与手艺趋势

• Flip-Chip：台积电、三星主导先进制程集成；国产厂商如蓝箭电子已掌握Flip-Chip量产能力。

• SiP：日月光、安靠主导封装效劳；苹果、华为推动消耗级SiP定制化需求；TSV和3D封装手艺加速SiP微型化。

三、总结

• Flip-Chip更适用于单芯片的高性能需求场景，而SiP着重系统功效整合与空间压缩。

• 未来协同：Flip-Chip将在SiP的3D堆叠中施展要害作用，两者配合推动先进封装向更高集成度、更低功耗演进。

•


芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
